Seviral MFM-600 — устройство мониторинга с мультиисточниковой пространственно-временной фузией данных
Код товара: 85353-
-
Гарантия
2 года
-
Производитель
Назначение устройства мониторинга с мультиисточниковой пространственно-временной фузией данных Seviral MFM-600:
Seviral MFM-600 — это устройство мультиисточниковой пространственно-временной фузии данных для мониторинга электрооборудования.

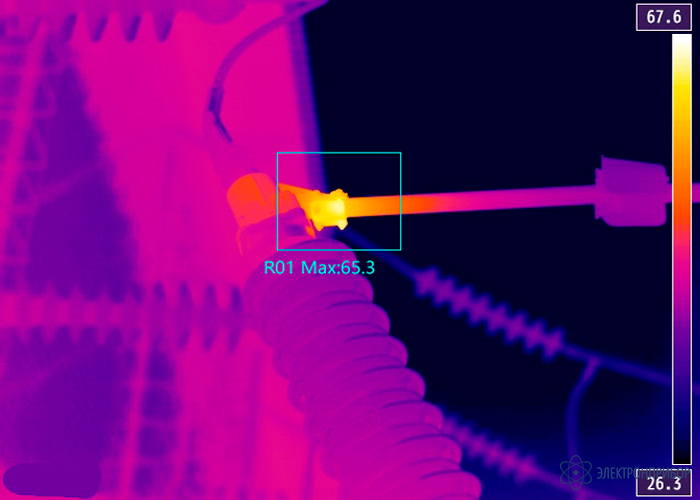

Устройство Seviral MFM-600 предназначено для комплексной диагностики, непрерывного мониторинга и аварийного контроля состояния высоковольтного электрооборудования, работающего под напряжением. Аппарат объединяет функции инфракрасной термографии, регистрации частичных разрядов (акустическая эмиссия, TEV, УВЧ, ВЧ) и визуального наблюдения в едином защищённом корпусе. Система применяется для оперативного выявления скрытых дефектов, отслеживания температурной динамики и предотвращения аварийных отключений на объектах электроэнергетики, промышленности и транспортной инфраструктуры.
Особенности устройства мониторинга с мультиисточниковой пространственно-временной фузией данных Seviral MFM-600:
- функция «всё в одном»: интеграция ИК-термографии, видимого видеоканала, УВЧ-, ВЧ-методов, TEV, воздушного и контактного ультразвука, одно устройство заменяет несколько специализированных приборов;
- промышленная надёжность: степень защиты IP66, ударопрочность при падении с высоты 2 м, безопасная аккумуляторная батарея, пригодно для временного развёртывания в сложных климатических условиях;
- высокоточные измерения: полнопиксельный инфракрасный видеопоток в сочетании с мониторингом в видимом диапазоне, автономная работа свыше 48 часов без внешнего питания;
- удалённый контроль и оповещение: поддержка тревожных SMS-уведомлений и видеонаблюдения в реальном времени через сеть 4G;
- онлайн-диагностика: встроенная база нормативных требований, интеллектуальный анализ неисправностей в реальном времени и автоматическая генерация тревожных сигналов;
- массивное хранение данных: функция записи радиометрического ИК-видео, возможность сохранения более 120 000 изображений или видеозаписей с последующим воспроизведением и анализом на устройстве или ПК.
Области применения устройства мониторинга с мультиисточниковой пространственно-временной фузией данных Seviral MFM-600:
- подстанции напряжением 110 - 500 кВ;
- распределительные устройства (КРУ, КРУН);
- силовые трансформаторы и реакторы;
- комплектные трансформаторные подстанции;
- объекты энергетики, железнодорожного транспорта, нефтегазовой и промышленной инфраструктуры.
Практический опыт применения устройства мониторинга с мультиисточниковой пространственно-временной фузией данных Seviral MFM-600:
Задача: организация непрерывного контроля оборудования подстанции 220 кВ при наличии серьёзных дефектов, требующих отслеживания температурной динамики и оперативного реагирования.
Решение: использование Seviral MFM-600 позволило объединить ИК-термографию первичного оборудования, акустическую эмиссию и TEV-диагностику ячеек КРУ в едином цикле обследования. Это существенно сократило трудоёмкость работ, упростило постобработку данных и обеспечило своевременное выявление слабых разрядных процессов и перегревов без снижения точности измерений.
-
-
Технические характеристики устройства мониторинга с мультиисточниковой пространственно-временной фузией данных Seviral MFM-600:
Параметр Значение Инфракрасный канал Тип детектора неохлаждаемая фокальная матрица (FPA), материал VOx Разрешение 640 × 512 пикселей Спектральный диапазон 8 - 14 мкм Тепловая чувствительность (NETD) < 40 мК при 30°C Объектив (штатный) 24°, фокусное расстояние 18 мм Сменные объективы 12°, 48° и другие Фокусировка электропривод / автофокус Минимальная дистанция фокусировки 0,5 м Палитры отображения 10 цветовых схем Диагностика частичных разрядов Акустическая эмиссия (АЭ):
- диапазон
- динамический диапазон
- чувствительность
- линейность
20 - 200 кГц
0 - 60 дБмкВ
≥ 70 дБ(В/(м/с)) (пиковая)
≤ 10%TEV (переходное напряжение заземления):
- диапазон
- динамический диапазон
- линейность
3 - 100 МГц
0 - 60 дБмкВ
≤ 10%ВЧ-метод (HFCT):
- диапазон
- динамический диапазон
- чувствительность
- импеданс датчика
3 - 30 МГц
0 - 60 дБмВ
≥ 10 мВ/мА
300 кОмУВЧ-метод (UHF):
- диапазон
- динамический диапазон
- эквивалентная высота антенны
- чувствительность
300 МГц - 1,5 ГГц
-70…0 дБм
≥ 10 мм

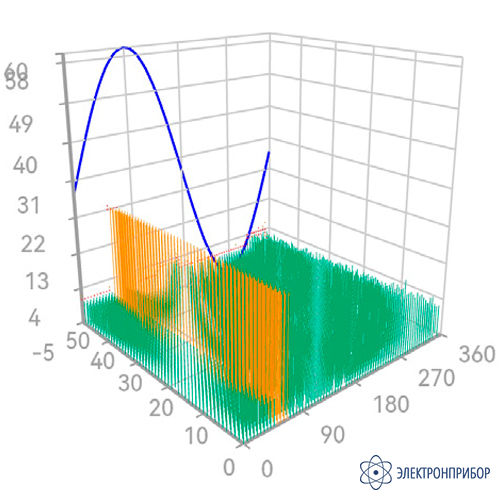

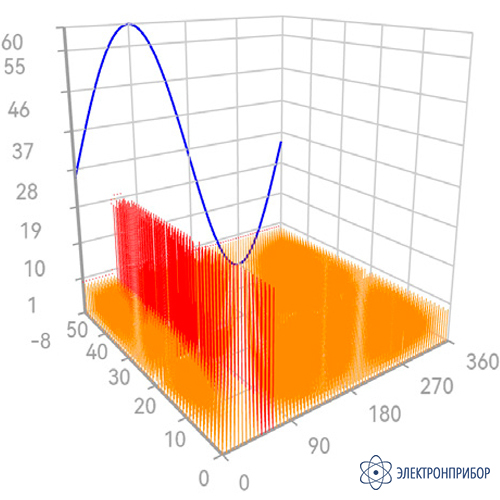

≤ 2,5 В/мАнализ данных спектры PRPS, PRPD, непрерывный спектр, «полётный» спектр, импульсная осциллограмма Передача данных беспроводной канал LoRa Поворотное устройство (PTZ) Горизонтальный угол поворота 360° непрерывно Вертикальный угол наклона -20°…+90° Предустановки 256 позиций, точность ±0,1° Функции автоматическое сканирование по маршруту, поддержка пресетов Камера видимого спектра Цифровая камера встроенная, разрешение 5 Мп Температурные измерения Диапазон измерений -20…+150°C (низкотемпературный)
0…+410 °C (средний)
+300…+650°C / +300…+2000°C (высокотемпературный, опционально)Погрешность ±2°C или ±2% от показания (в зависимости от диапазона) Тревожная сигнализация световая / звуковая индикация, SMS-уведомления при превышении пороговых значений Удалённый мониторинг и управление Просмотр видео в реальном времени через 4G (беспроводной) и проводной интерфейс Управление PTZ удалённо через защищённый канал Хранение данных карта памяти 128 Гб (высокоскоростная) Форматы файлов:
- ИК-изображения
- ИК-видео
- видимый диапазон
.jpg (с полными температурными данными)
полностью радиометрический формат
.jpgПитание и эксплуатация Источник питания перезаряжаемая литиевая батарея / внешний источник 12 В постоянного тока Автономность > 48 часов при +25°C в стандартном режиме эксплуатации Рабочий диапазон температур -20…+55°C Влажность < 90% (без конденсата) Степень защиты IP66 -

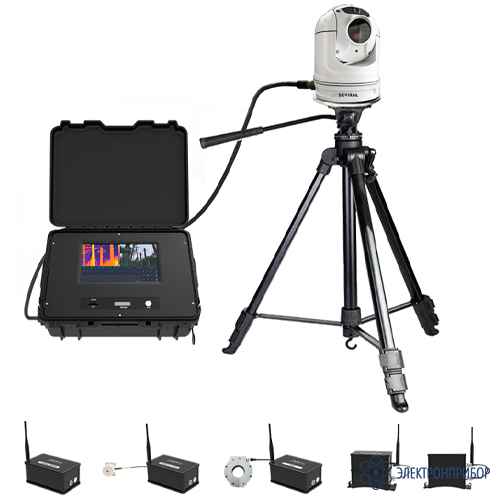

Комплект поставки Seviral MFM-600
№ Наименование Количество 1 Устройство мониторинга с мультиисточниковой пространственно-временной фузией данных Seviral MFM-600 в защищённом исполнении 1 2 Поворотный механизм с гироскопическим стабилизатором 1 3 Комплект датчиков ЧР (АЭ, ТЕВ, УВЧ, HFCT) 1 4 Зарядное устройство и комплект сменных аккумуляторов 1 5 Карта памяти 128 Гб (высокоскоростная) 1 6 Лицензия на программное обеспечение для анализа данных 1 7 Руководство по эксплуатации и паспорт изделия 1 -
