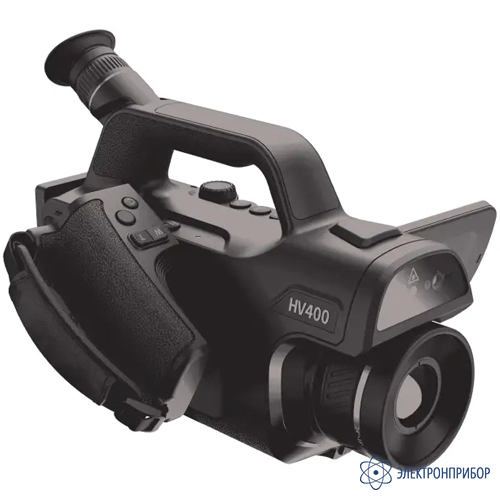

EATECH HV400 тепловизор для визуализации газов
Код товара: 86285-
-
Гарантия
2 года
-
Артикул
HV400
Назначение тепловизора для визуализации газов EATECH HV400:
Тепловизор для визуализации газов EATECH HV400 представляет собой эффективное средство выявления утечек насыщенных, ароматических и этиленовых углеводородов, кетонов, спиртов и других органических соединений в газообразном состоянии, которое также может использоваться как традиционный инструмент для ИК диагностики различного оборудования. Прибор выполнен во взрывобезопасном исполнении и может задействоваться на предприятиях нефтегазового комплекса, объектах химической промышленности, топливно-энергетической сферы и так далее.
Особенности тепловизора для визуализации газов EATECH HV400:
- охлаждаемый датчик регистрирует излучение с длиной волны 3,2 - 3,5 мкм, позволяя фиксировать температурные перепады на границе газовых сред и визуализировать их с помощью алгоритма GDEM в режиме Gas;
- широкий набор интерфейсов позволяет подключать тепловизор к ПК, мобильным устройствам, локальной сети и интернету, внешнему дисплею, обеспечивая простую передачу данных либо трансляцию термограмм в реальном времени, а также обновление встроенного ПО;
- интегрированный электронный компас и GPS дают возможность выполнять «привязку» сохраняемых данных к месту съемки;
- лазерный дальномер, помимо измерения расстояния до цели, может задействоваться для определения длины выбранных отрезков, а также площадей прямоугольника и круга с использованием встроенных вычислительных функций.
Описание тепловизора для визуализации газов EATECH HV400:
Функциональные возможности. Оборудованный встроенной цифровой камерой, тепловизор для визуализации газов EATECH HV400 поддерживает несколько вариантов отображения изображений, в том числе – с наложением термограммы на снимки видимого спектра. Встроенная двухточечная подсветка позволяет производить работы в полной темноте. Прибор способен выполнять температурные измерения в пределах от -40 до +350°C, снижая верхний предел диапазона до +60°C в режиме Gas для повышения чувствительности. Датчик работает на частоте 50 Гц, что делает инструмент пригодным для отслеживания динамичных процессов. Поддерживается сохранение отдельных кадров, серий снимков и видео, в том числе с наложением звука, что позволяет сопровождать съемку голосовым аннотированием для упрощения последующего анализа.

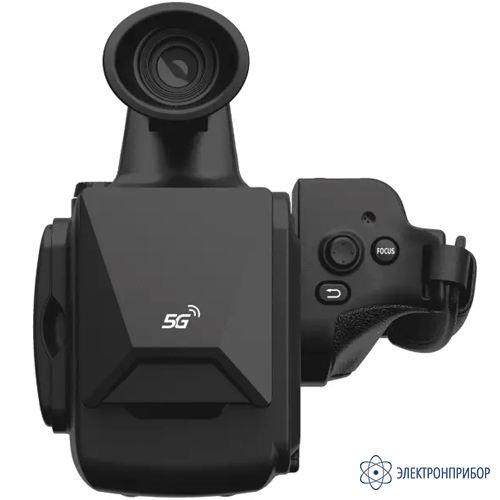

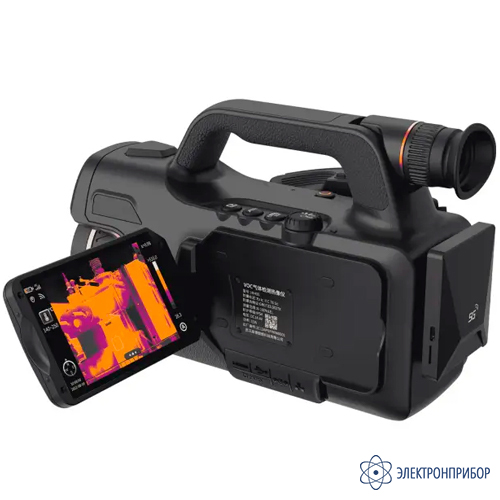

Для удобства съемки в разных положениях тепловизор для визуализации газов EATECH HV400 оборудован видоискателем с регулируемым углом наклона и поворачивающимся сенсорным дисплеем. Ускорить поиск утечек позволяет режим сигнализации. Прибор снабжен встроенными средствами для анализа термограмм, с функцией автоматического построения температурных диаграмм для выбранного целевого объекта. Также обработку данных можно выполнять на планшетах и смартфонах, используя мобильное приложение Thermography, либо на ПК с помощью пакета ThermoTools.
-
-
Технические характеристики тепловизора для визуализации газов EATECH HV400:
Параметр Значение Визуализация и оптика Детектор охлаждаемый, HgCdTe/MCT, 3,2 ~ 3,5 мкм ИК-разрешение 320 × 256 пикселей Супер разрешение до 640 × 512 пикселей NETD ≤ 10 мК Частота кадров 50 Гц Фокусное расстояние 23 мм Поле зрения 24° × 18° Пространственное разрешение 1,3 мрад Минимальное расстояние 1 м Показатель визирования 769:1 Режим фокусировки ручной/автоматический Цифровое увеличение 1-10х Измерение и анализ Диапазон измерений режим «ИК»: -40...+350°C;
режим «Газ»: -40...+60°CТочность измерений ±2°C или ±2% Исследуемый объект поддерживает отслеживание до 15 исследуемых объектов (включая максимум: 15 точек, 2 линии, 4 круга и 4 прямоугольника) Сигнализация полноэкранный сигнал о пороговом значении температуры (изображение, голос и вспышка) Настройки параметров коэффициент излучения, температура отражения, расстояние до цели, влажность, температура воздуха, коэффициент оптического пропускания Отображение изображения Дисплей 4,3" сенсорный LCD дисплей, 800 × 480 пикселей Окуляр OLED дисплей, 1024 × 768 пикселей Режим изображения инфракрасный, видимый, слияние, картинка в картинке, режим «Газ» (поддержка GDEMode) Цветовые палитры 12: White Hot, Iron Red, Arctic, Rainbow 2, Hot Iron, Rainbow 1, Fulgurite, Medical, Tint, Black Hot, Blue Hot, Sepia Цифровая камера 8 Мп Функции Лазер целеуказатель, дальномер от 0,1 м до 40 м Запись фото и видео (ИК и видимый спектр) Облачные сервисы есть Обнаружение газов чувствительность: ≤ 0,4 г/ч (CH4);
типы газов: метан, этан, пропан, бутан, пентан, гексан, гептан, октан, этилен, пропилен, изопрен, метанол, этанол, бутанон, бензол, толуол, ксилол, этилбензол и другиеХранение и передача данных Хранение встроенная память (64 ГБ), внешняя SD-карта (до 256 ГБ) Формат фото JPG с показателями температуры Формат видео MP4 (без показателей температуры), IRGD (с показателями температуры) Разъемы USB-C, DC (12 В), слот для SD-карты, Micro HDMI, RJ45, разъем для штатива Wi-Fi есть Сотовая связь модуль 5G (опция) Питание Батарея перезаряжаемая Li-ion батарея Время работы 4 часа Время зарядки 90% через 2,5 часа Окружающая среда Рабочая температура от -20°C до +50°C Класс защиты IP54 Сертификация CE, FCC, RoHS, UN38.3, MSDS Физические характеристики Аппаратное оборудование подсветка × 2, микрофон, динамик, электронный компас, GPS Размеры 297 × 167 × 204 мм Вес 3,36 кг -
Комплект поставки EATECH HV400
№ Наименование Количество 1 Тепловизор для визуализации газов EATECH HV400 1 2 Передняя и задняя крышки объективов 1 3 Li-ion батарея 2 4 Зарядная станция 1 5 Адаптер питания 1 6 Штекер адаптера 1 7 Кабель USB-A – USB-C 1 8 Кабель Micro HDMI – HDMI 1 9 Патч-корд Ethernet RJ45 1 10 SD-карта (128 ГБ) 1 11 Ремешок 1 12 Кейс 1 13 Краткое руководство пользователя 1 14 Карточка для загрузки данных 1 15 Сертификат соответствия 1 16 Паспорт устройства 1
