GUIDE T 600, GUIDET600
GUIDE T600 — тепловизор
Код товара: 74968-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
90596-23 до 30.11.2028
-
Производитель
Сертификаты
Описание тепловизора GUIDE T600:
Высокопроизводительная тепловизионная камера серии GUIDE T600 – это интеллектуальное инспекционное устройство, от российского производителя, превосходящее многие другие тепловизионные устройства в своем классе.

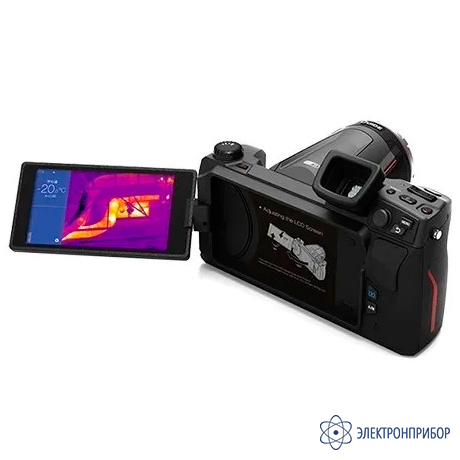

Высокое разрешение помогает мгновенно определить любой перегрев и интуитивно производить точные измерения температуры. Эргономичный 5-дюймовый, поворачивающийся на 270о, ЖК-дисплей и конструкция объектива позволяют удобно прицеливаться в любую точку исследуемого объекта.
Прибор, действие которого основано на открытой операционной системе Android, позволяет ему работать не только как тепловизионная камера, но и как мобильный терминал для универсальных прикладных программ.
Область применения тепловизора GUIDE T600:
Такие характеристики прибора GUIDE T600, как: улучшенное разрешение матрицы, высокая термочувствительность и отличное пространственное разрешение позволяют выполнять более точный прогностический контроль остаточного ресурса работы промышленного оборудования по температурным показателям.

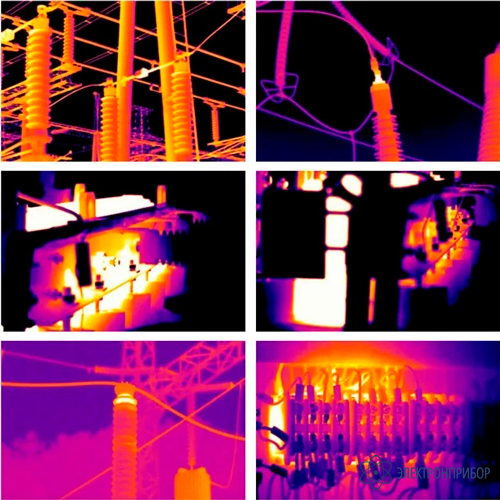

Возможность наблюдать за объектом с разных ракурсов обеспечивает непрерывную съёмку объекта контроля. Тепловизоры серии Т600 позволяют получать четкие термограммы и точно измерять температуру объектов. Благодаря матрице высокого разрешения и лучшему пространственному разрешению, приборы имеют широкий спектр применения и используются для мониторинга и диагностики технического состояния промышленного оборудования, выявления утечек тепла, определения дефектов изоляции, обнаружения скрытых источников возгорания и т.д.
К сферам применения относятся:
- электрический контроль;
- нефтехимический контроль;
- инспекция металлургии;
- производственный контроль;
- осмотр здания;
- медицинская диагностика и ветеринария.
Особенности и преимущества тепловизора GUIDE T600:

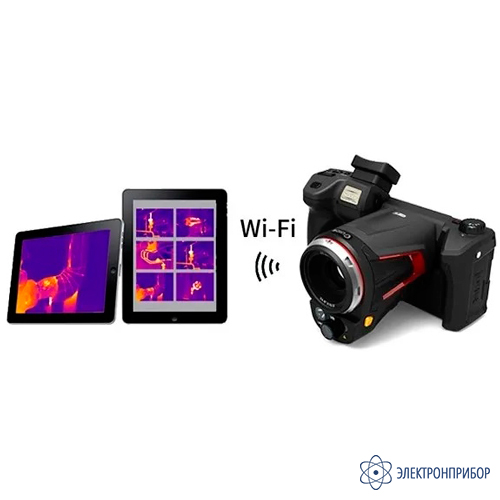

Изображения и видео могут быть переданы на мобильные терминалы, оснащенные Wi-Fi, для дальнейшего разбора. При необходимости камерой можно управлять удаленно с помощью мобильных устройств.
Тепловизор обладает способностью составлять отчет на основе анализа измерений, который можно мгновенно распечатать на принтере, отправив его по Wi-Fi. Для расширяемого приложения действует интеллектуальная операционная система.

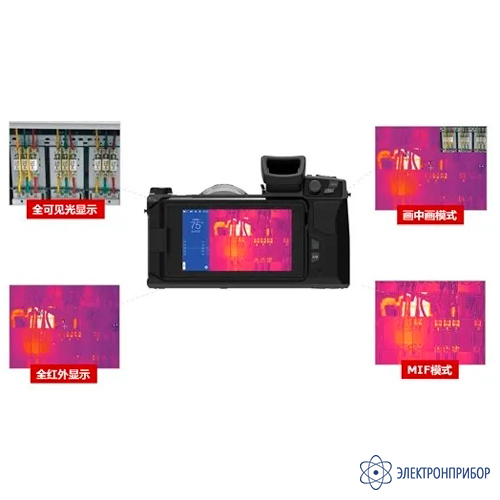

Тепловизор может представлять изображения в формате: ИК-изображение, видимое изображение PIP и MIF на выбор.
Прибор обладает возможностью выполнять потоковую передачу видео для IR и visible, а также может сохранять информацию на SD-карте.

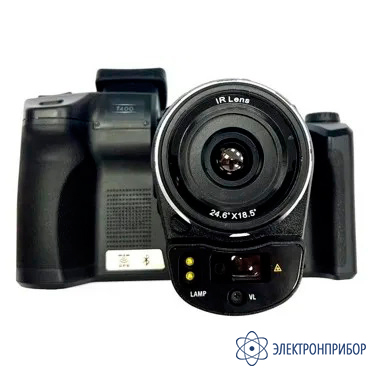

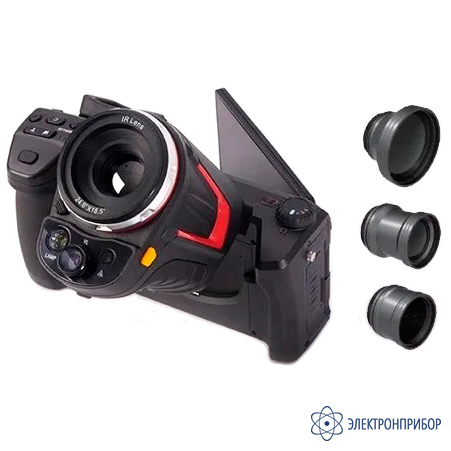

Оснащен дополнительными объективами:
- стандартным 25-миллиметровым германиевым объективом;
- широкоугольным объективном;
- телеобъективом;
- макрообъективом;
- высокотемпературным оптическим объективом, способным работать с температурами до 2000 °С.
Благодаря высокой температурной чувствительности, прибор видит самые незначительные перепады температур. Порог чувствительности камеры при температуре объекта +30 °С составляет 0,04 °С исследуемого объекта в самом широком температурном диапазоне от +100 до +800 °С, а с использованием опции применение высокотемпературной линзы от +700 до +2000 °С перепад температур до 0,03 °С.
Благодаря спектральному диапазону от 7 мкм до 15 мкм прибор может считаться длинноволновым тепловизором. Матрицы таких тепловизоров не требуют охлаждения.
Для всех моделей серии Т характерна частота кадров от 9 до 30 Гц. Фокусировка производится двумя способами: автоматической и с ручной подстройкой.
Программное обеспечение тепловизора GUIDE T600:
Тепловизор управляется встроенным и автономным ПО. Метрологически значимым является встроенное в устройство ПО недоступное для внешней модификации.
Программное обеспечение надежно защищено от внешних и ошибочных изменений.
ПО для анализа ThermoTools позволяет проводить комплексный анализ и обработку инфракрасного теплового изображения, полученного с помощью тепловизионных камер Guide, и осуществлять единое администрирование информации. ThermoTools имеет удобный пользовательский интерфейс, мощные функции, упрощенное управление и отвечает за создание в автоматическом режиме быстро сформированных аналитических отчетов для последующей распечатки.
Особенности тепловизора GUIDE T600:
- ИК- и визуальная съемка с высоким разрешением;
- ОС Thermo Tools определяет любые значения температур в любой точке теплового изображения объекта и т. д.;
- ИК-детектор FPA 640 × 480, больше пикселей и более высокое разрешение ИК-изображения;
- ЖК-видоискатель 1280 × 960, обеспечивающий быструю съемку и экономию электроэнергии;

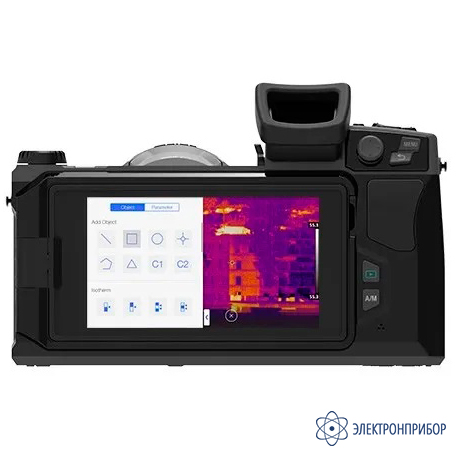

- 5-дюймовый ЖК-дисплей с разрешением 720P и сенсорный экран обеспечивают интуитивно понятное отображение изображений и данных высокой четкости;
- визуальная камера всегда обеспечивает четкое фотографическое изображение при любых условиях освещения;
- поворотная конструкция для многоугольного наблюдения;

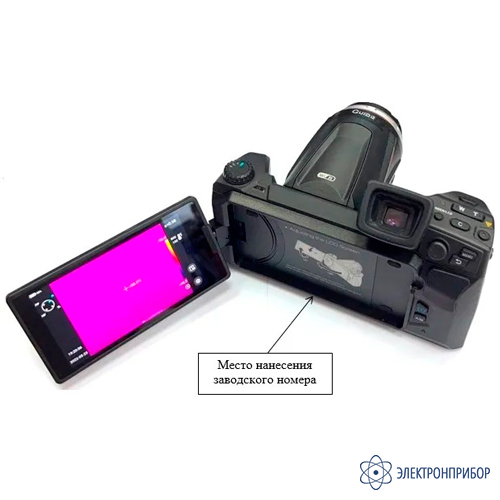

- поворот ЖК-дисплея на 270° и фиксация объектива на 70° для удобного угла обзора;
- превосходный эргономичный дизайн для снижения усталости при продолжительном измерении на весу;
- простая связь по Wi-Fi, для передачи фото и видеоданных;
- дополнительный температурный диапазон до 2000 °C (3632 °F).
-
-
Технические характеристики тепловизора GUIDE T600:
Параметр Значение Спектральный диапазон, мкм от 7,0 до 15,0 Углы поля зрения, градус по горизонтали градус по вертикали (в зависимости от используемого объектива)
стандартный объектив 25,0°´19,0° широкоугольный объектив 45,0°´34,0° телеобъектив 11,0°´9,0° ультра-телеобъектив 7,0°´6,0° Фокусное расстояние, мм (в зависимости от используемого объектива) стандартный объектив 25 широкоугольный объектив 13 телеобъектив 55 ультра-телеобъектив 85 Пространственное разрешение, мрад (в зависимости от используемого объектива) стандартный объектив 0,68 широкоугольный объектив 1,31 телеобъектив 0,31 ультра-телеобъектив 0,2 Коэффициент излучательной способности (изменяемый) от 0,01 до 1,00 Метрологические характеристики камер тепловизионных GUIDE T600 Диапазон измерений температуры (*), °С от -20 (-40**) до +150
от +100 до +800
от +700 до +2000 (опционально, при использовании высокотемпературной линзы)Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до +100 °С включительно ±2,0 Пределы допускаемой относительной погрешности измерений температуры в диапазоне свкерх +100 °С, % ±2,0 Порог температурной чувствительности (при температуре объекта +30 °С), °С 0,035 (0,03 опционально) Примечание:
(*) – переключается вручную или автоматически;
(**) – по дополнительному заказу.Основные технические характеристики камер тепловизионных GUIDE Т600 Количество пикселей матрицы детектора, пиксели × пиксели 640 х 480 Шаг пикселя матрицы детектора, мкм 10 Масса, кг, не более 1,35 Запись изображений или частота обновлений, Гц 9 или 30 Габаритные размеры, мм (длина × ширина × высота), не более 206 × 145 × 135 Напряжение питания, В 12 Рабочие условия эксплуатации
температура окружающей среды, °C от -25 до +50 относительная влажность, % от 10 до 95 (без конденсации) Средняя наработка до отказа, ч, не менее 15000 Средний срок службы, лет, не менее 5 -
Комплект поставки GUIDE T600
№ Наименование Количество 1 Тепловизор GUIDE T600 1 2 Аккумулятор 2 3 Зарядное устройство 1 4 SD-карта 1 5 Ремень наплечный 1 6 USB-кабель (Тип С) 1 7 HDMI кабель 1 8 Сетевой кабель 1 9 Руководство по эксплуатации на камеры тепловизионные GUIDE T (на русском языке) 1 10 Транспортировочный кейс 1 Дополнительная комплектация GUIDE T600:
(Поставляется за отдельную плату)
№ Наименование 1 Широкоугольный объектив 2 Телеобъектив 3 Ультра-телеобъектив -
Файлы для GUIDE T600
