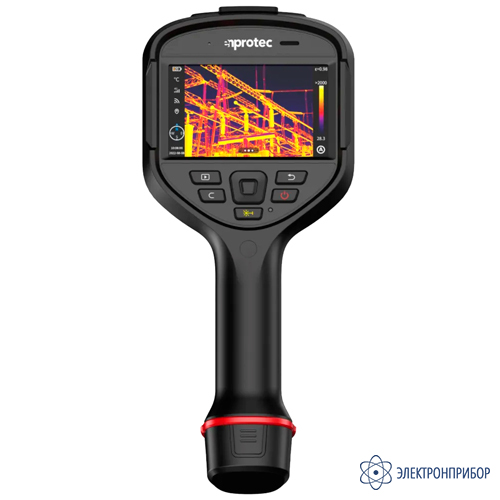

Enprotec IR A6 — тепловизор
Код товара: 85581-
-
Гарантия
1 год
Описание тепловизора Enprotec IR A6:
Тепловизор Enprotec IR A6 оборудован детектором с разрешением 640 x 480 пикселей и чувствительностью 30 мК, частота кадров 30 Гц/ 9 Гц. Тепловизор с такими характеристиками обеспечит высокое качество изображения и хорошую чувствительность.
Разрешение 640х480 пикселей позволит получить детальное изображение, а благодаря чувствительности 30 мК (милликельвин) можно обнаружить даже незначительные температурные изменения. Частота кадров 30 Гц обеспечивает плавный показ изображения без задержек, что особенно важно при обследовании объектов в движении.
Тепловизоры серии Enprotec IR A – универсальные модели для точного измерения температуры
Диапазон измерения температуры -40°C +150°C, 0°C +650°C с автоматическим переключением режимов работы позволяет производить обследования в различных условиях и измерять температуру объектов с низкими и высокими температурами. Широкий предел температурных границ дает возможность использовать модель тепловизора Enprotec IR A6 для разнообразных задач, включая обнаружение проблем в электросетях, механическом оборудовании, при энергоаудите зданий и сооружений.
Наличие 5 режимов фокусировки позволяет лучше адаптировать изображение под конкретные условия съемки, что значительно повышает качество и чёткость получаемых данных.
Цифровое увеличение 1.1x до 20x. предоставляет возможность увеличить изображение для более детального изучения объектов, особенно на больших расстояниях. Это может быть полезно при проведении диагностики, поиске дефектов или аномалий при обследовании, а также для улучшения точности измерений.
Комбинация указанных характеристик делает тепловизор универсальным инструментом для различных профессиональных задач, где требуется точное измерение температуры и детальное изучение объектов.
Камера на 13-мегапикселей повышает возможности
Тепловизор Enprotec IR A6 оснащён 13 мегапиксельной камерой с функцией наложения изображений. Фото с камеры видимого спектра перекладывается на термограмму, и за счет прорисовки краев получается чёткое инфракрасное изображение.
Что дает камера с разрешением в 13 мегапикселей?
- Высокое разрешение изображения: благодаря 13-мегапиксельной камере, тепловизор способен предоставлять очень детальные изображения с высоким разрешением. Это позволяет более точно и досконально исследовать объекты и обнаруживать самые мелкие дефекты или изменения в температуре.
- Функция наложения изображений: возможность наложения тепловой карты на обычное видеоизображение позволяет оператору лучше понимать контекст и местоположение объектов, а также увеличивает информативность полученных данных. Например, при поиске утечек тепла в зданиях или при диагностике электрического оборудования, наложенное изображение может помочь лучше оценить ситуацию.
- Анализ данных: тепловизоры с высоким разрешением и функцией наложения изображений обычно имеют возможность сохранять и анализировать данные для последующей обработки. Это позволяет проводить более глубокий анализ, создавать отчеты и делать выводы на основе полученных результатов.
- Работа в различных условиях: высокое разрешение и функциональность тепловизора позволяют использовать его в различных областях, включая промышленность, строительство, медицину, безопасность и другие. Такой тепловизор может быть эффективным инструментом для диагностики, контроля и мониторинга в различных сферах деятельности.
Таким образом, тепловизор с 13-мегапиксельной камерой и функцией наложения изображений предоставляет широкие возможности для точного и детального анализа объектов, контроля температурных параметров и решения различных задач в самых разнообразных сферах применения.
D:S – это соотношение расстояния, на которое тепловизор фокусирует измерительный луч к обследуемой области
D:S (Distance to Spot ratio) – это важный аспект, на который стоит обратить внимание. Например, в случае с тепловизором модели Enprotec IR A6, D:S равно 1470:1, это означает, что можно наблюдать область измерения площадью 1 фут (30,48 см) на расстоянии 1470 футов (448,06 метров).
Чем выше значение D:S, тем дальше можно измерять температуру объекта относительно его размера. В случае с моделью тепловизора Enprotec IR A6, с высоким значением D:S, можно измерить температуру маленького объекта на расстоянии почти полкилометра. Однако при этом важно помнить, что чем дальше объект, тем измерения могут быть менее точные, из-за разброса инфракрасного излучения.
Выбор тепловизора с оптимальным значением D:S зависит от конкретной задачи и требований к точности измерений.
Мгновенный угол поля зрения (IFOV) в 0,68 мрад
IFOV – это характеристика, которая определяет разрешающую способность тепловизора. Чем меньше значение IFOV, тем выше разрешение и детализация изображения, поскольку камера может обнаруживать более мелкие объекты и детали.
Тепловизор Enprotec IR A6 с IFOV в 0,68 мрад отличает:
Высокое разрешение и подробная детализация изображений.
Высокая чувствительность – обнаружение даже небольших изменений температуры на объектах, что позволяет выявлять проблемные зоны или неисправности.
Точное измерение температуры – тепловизор с низким IFOV более точно измеряет температуру объектов.
Примеры использования тепловизора с мгновенным углом поля зрения 0,68 мрад:
- дефектоскопия в промышленности: обнаружение дефектов на поверхности материалов или соединений с высокой точностью;
- энергетика: контроль состояния электрического оборудования и выявление перегревов;
- медицина: диагностика заболеваний по изменениям температуры на поверхности тела;
- строительство: обнаружение утечек тепла в зданиях и контроль качества изоляции.
Тепловизор с низким IFOV – это мощный инструмент для решения различных задач по контролю температурных параметров и обнаружению проблем в различных областях применения.
Особенности тепловизора Enprotec IR A6:
- новое поколение ИК-детекторов собственной разработки с разрешением 640x480;
- алгоритмы ASIC для детализации пиксельных точек и скрытых опасностей;
- 13-мегапиксельная камера с освещением и двойной подсветкой для легкого определения неисправностей;
- частота смены кадров 30 Гц для анализа температуры движущихся объектов;
- водонепроницаемость и пылезащита по стандарту IP54, устойчивость к падению с высоты 2 м, надежность военного класса;
- беспроводная передача данных и синхронизации обеспечены Wi-Fi и Bluetooth;
- тепловизор оборудован лазерный целеуказателем с индикацией, определением расстояние до объекта, есть подсветка, микрофон, динамик, компас и GPS;
- в комплекте с камерой два аккумулятора, зарядки хватает на 4 часа работы;
- отслеживает максимальную, минимальную и среднюю температуры анализируемого объекта;
- оборудован сигнализацией пороговой температуры (изображение и голос);
- встроенный – модуль Wi-Fi для легкой передачи изображений в облако и удаленной мгновенной загрузки и анализа термограмм.
Область применения тепловизора Enprotec IR A6:
В случае с нашим тепловизором Enprotec IR A6, примером использования может служить обследование электрической подстанции. Тепловизор дает возможность измерения температуры в 16 ключевых точках, вдоль 16 линий и в 16 различных областях обеспечивает контроль и мониторинг работы оборудования. Например, можно произвести замеры температуры в ключевых точках трансформатора, высоковольтных кабелях, соединительных разъёмах, на контактах коммутационной аппаратуры.
Линейные измерения могут быть полезны для контроля температуры по всей длине силовых и контрольных кабелей или трубопроводов. Измерение в различных областях объекта позволит выявить потенциальные проблемы или перегревы во всех сложных зонах подстанции.
Такой подход к измерению температуры позволит оперативно обнаруживать возможные проблемы в работе оборудования и предотвращать аварийные ситуации, обеспечивая более надежную и безопасную работу электрической подстанции.
-
-
Технические характеристики тепловизора Enprotec IR A6:
Параметр Значение Enprotec IR А2 Enprotec IR А3 Enprotec IR А3+ Enprotec IR А4 Enprotec IR А6 Изображение и оптика Тип детектора VOx, от 7.0 до 14.5 мкм ИК детектор 256×192@12 мкм 320×240@12 мкм 384×288@12 мкм 480×360@12 мкм 640×480@12 мкм Супер-Разрешение Да, до 512×384 Да, до 640×480 Да, до 768×576 Да, до 960×720 Да, до 1280×960 NETD 35 мК (0.035 °C) 30 мК (0.030 °C) Частота изображения 30 Гц/ 9 Гц Фокусное расстояние 10.5 мм 17.7 мм Угол обзора (FOV) 25°×19° Поле зрения (IFOV) 1.70 мрад 1.36 мрад 1.13 мрад 0.91 мрад 0.68 мрад Минимальное расстояние 0.1 м 0.15 м D:S значение 588:1 735:1 885:1 1099:1 1470:1 Режимы фокусировки Ручная/Автоматическая/Сенсорная(по касанию)/Непрерывный автофокус Цифровой зум 1.1x до 8x 1.1x до 10x 1.1x до 16x 1.1x до 20x Измерение и анализ Диапазон измерений Поддержка авто-переключения:
-40°C до +150°C,
0°до +650°CПоддержка авто-переключения:
-40°C до +150°C,
от 0°C до +650°C,
от +500°C до +2000°C (требуется высокотемпературная линза)Точность измерения ±2°C или ±2%, в зависимости от того, какое из значений больше Анализируемые цели 5 (Точка/Линия/Область) 8 (Точка/Линия/Область) 10 (Точка/Линия/Область) 12 (Точка/Линия/Область) 16 (Точка/Линия/Область) Типы сигнализации Полноэкранная температурная сигнализация (визуальная, аудио-сигнал и световая индикация) Настраиваемые параметры Эмиссия, отражённая температура, дистанция до цели, влажность, температура воздуха, оптическая прозрачность, точка росы Другие функции Изотермы, интеллектуальный расчёт площади Изотермы, Умный контур, интеллектуальный расчёт площади Отображение изображения Дисплей 4.3" LCD, тачскрин, 800×480 Режимы изображения IR (инфракрасный), VIS (видимый свет), MIF (смешивание ИК с видимым изображением), PIP (картинка в картинке) Цветовые палитры 15: Белый горячий, железно-красный, Арктика, Радуга 2, Горяч. железо, Радуга 1, Фульгурит, Медицинская, Оттенок, Чёрный горячий, Синий горячий, Сепия, Зелёный горячий, Лёд и Огонь, Янтарь 15+1: белый горячий, железно- красный, Арктика, Радуга 2, Горяч. железо, Радуга 1, Фульгурит, Медицинская, Оттенок, Чёрный горячий, Синий горячий, Сепия, Зелёный горячий, Лёд и Огонь, Янтарь, Пользовательский Режимы изображения автоматический, полуавтоматический, ручной Цифровая камера 5 МП 8 МП 13 МП Функции Лазер Лазер (Указатель, Дальномер 0.1 м до 40 м) Функция записи Фото и Видео Фото (сшивание изображений) и видео Фото (сшивание изображений) и Видео (инфракрасное и видимое изображение) Облачные Сервисы Доступны Другие функции Настраиваемая кнопка, OTA обновления Хранение и передача данных Хранилище Встроенная (64 Гб) и возможность расширения через установку SD-карты, объёмом до 256 Гб) Хранение изображений Хранение изображений в формате JPG с температурной информацией Хранение видео MP4 (без ик. изображения) для синхронной записи аудио; Irgd с ик. данными до 30 Гц (опционально)для температурного анализа Внешние интерфейсы USB-C, слот для SD карт, разъём для установки штатива Wi-Fi Да, поддержка передачи изображений и видео в реальном времени. Bluetooth Bluetooth 5.0, Поддержка передачи изображений (только для Android). Питание Батарея Литий-ионный перезаряжаемый сменный аккумулятор Время работы 5 часов 4 часа Параметры работы (температура, вода, пыль) Рабочая температура -40 °C до +50 °C Степень защиты (стандарт IP) IP54 Тест на падение Дроп-тест падения с высоты 2 метра Физические параметры Встроенные компоненты Фонарь×2, Микрофон, Динамик, Электронный компас, GPS модуль Масса 1.2 кг (с учётом Акб) Габариты 292×125×125 мм Программный комплекс для ПК и Android Локализация ПО тепловизора Программное обеспечение тепловизора - на русском языке ПО для обработки отснятых материалов (на ПК) Программное обеспечение для обработки отснятых материалов (на пк) - на русском языке -
Комплект поставки Enprotec IR A6
№ Наименование Количество 1 Тепловизор Enprotec IR A6 c комплектным (базовым) объективом 25°×19° 1 2 Крышка объектива (передняя и задняя) 2 3 Литий-ионная аккумуляторная батарея 2 4 Настольное зарядное устройство 1 5 Адаптер питания 1 6 Адаптер для розеток 1 7 USB-C - USB-C кабель 1 8 USB-A - USB-C кабель 1 9 RJ45 Ethernet патч-корд 1 10 USB-C - Ethernet адаптер 1 11 SD карта (64 Гб) 1 12 Наручный ремень 1 13 Плечевой ремень 1 14 Защитный кейс 1 15 Упаковочный лист 1 16 Руководство пользователя 1 17 Карта загрузки п/о 1 18 Заводской сертификат 1 Дополнительная комплектация Enprotec IR A6
(Поставляется за отдельную плату)
№ Наименование 1 Аккумуляторная батарея 2 Широкоугольный объектив (45°) 3 Средний теле-объектив (15°) 4 Теле-объектив (7°) 5 Макро-объектив 6 Высокотемпературный объектив (высокотемпературная линза) (25°) 7 Мягкая сумка 8 Трипод (штатив) 9 Bluetooth гарнитура 10 Док станция -
