GUIDE T 610, GUIDET610
GUIDE T610 — тепловизор
Код товара: 74973-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
90596-23 до 30.11.2028
-
Производитель
Сертификаты
Описание тепловизора GUIDE T610:
Тепловизионная камера серии GUIDE T610 создана для технического контроля объектов при обслуживании зданий и сооружений, энергетических объектов для обнаружения, анализа дефектов.
Технические возможности тепловизора GUIDE T610:
В приборе задействовано новое поколение неохлаждаемых ИК-детекторов в фокальной плоскости, с помощью которых получается четкое инфракрасное изображение и достигается высокая точность измерений.
Полезные функции, такие как: вращающийся объектив, ЖК-экран, модуль камеры видимого света с разрешением до 13 миллионов пикселей, высокоточный дальномер делают тепловизор удобным прибором, способным работать с объектами, расположенными в самых труднодоступных местах.
Тепловизор оснащён рядом дополнительных специальных функций, такими как распознавание голоса, интеллектуальное измерение площади, гибкие настройки излучательной способности по областям объекта, реконструкция со сверхвысоким разрешением.
Фокусировка объектива осуществляется автоматически с механической подстройкой. Лазерный дальномер обеспечит быструю автофокусировку за счет всего одного касания за 0,4 сек. Отсутствует необходимость выполнять калибровку объектива.
Преимущества тепловизора серии GUIDE T610:
Прибор обладает следующими техническими достоинствами, которые удовлетворят самого предвзятого пользователя:
- вращающийся объектив и разрешение экрана;
- модуль камеры видимого света с разрешением до 13 миллионов пикселей;
- высокоточный дальномер;
- дополненные функции: распознавание изображений с помощью искусственного интеллекта;
- голосовое комментирование измерений;
- измерение площади объекта;
- гибкая настройка коэффициента излучения по измеряемым областям;
- создание изображений со сверхвысоким разрешением.
Все эти научно-технические достижения призваны помочь эксперту в области термографии для производства эффективного профессионального энергоаудита.
Изображения сохраняются в облачный сервис. Для удаленного анализа можно отправить картинку в любое время и в любое место, и получить обратную связь по WIFI Connect.
Тепловизор обладает функцией распознавание голоса с помощью искусственного интеллекта. Присутствует функция поддержки настройки наименования изображений, в наличии три метода ввода, удобные для управления памятью и файлами.
Устройство обеспечивает четыре режима изображения: ИК, видимый свет, PIP и MIF.
Уникальный режим MIF поддерживает визуальную картинку с одновременным тепловизионным изображением, что значительно повышает возможности наблюдения и эффективность работы.
Обеспечение высокоточных метрологических характеристик тепловизора GUIDE T610:
Высокая температурная чувствительность тепловизора позволяет увидеть самые незначительные перепады температур. Порог чувствительности камеры при температуре объекта +30 °С составляет 0,03 °С) исследуемого объекта в самом широком температурном диапазоне от +100 до +800 °С, а с использованием опции применение высокотемпературной линзы от +700 до +2000 °С меньше или равен 0,03 °С.
Прибор оснащен стандартным объективом 25 мм. Благодаря спектральному диапазону от 7 мкм до 15 мкм прибор может считаться длинноволновым тепловизором. Матрицы таких тепловизоров не требуют охлаждения.
Для всех моделей серии Т характерна частота кадров от 9 до 30 Гц – опционально.
Настраивать фокусировку камеры можно в автоматическом режиме, с использованием систем камеры, также существует возможность точной ручной подстройки.
В комплектацию тепловизора входят четыре типа объективов, которые меняются в зависимости от расстояния до объекта:
- стандартный объектив;
- широкоугольный объектив;
- телеобъектив;
- ультра-телеобъектив 85мм с углом зрения 7,0° ⋅ 6,0°/0,2 мрад/4 м.
В качестве дополнительной опции предусмотрен высокотемпературный оптический объектив, имеющий возможность работать с объектами при температуре +2000 °С.
Большой ЖК-дисплей тепловизора представляет собой сенсорный экран 5" с разрешением 1280 × 720 с высокой яркостью.
Результаты измерения фиксируются на съемной карте памяти типа microSD. Информация передается на компьютер с помощью непосредственного USB-присоединения или по беспроводной связи Wi-Fi или Bluetooth-подключения.
Программное обеспечение тепловизора GUIDE T610:
Тепловизор управляется встроенным и автономным ПО. Метрологически значимым является встроенное в устройство ПО недоступное для внешней модификации.
Программное обеспечение надежно защищено от внешних и ошибочных изменений.
ПО для анализа ThermoTools позволяет проводить комплексный анализ и обработку инфракрасного теплового изображения, полученного с помощью тепловизионных камер Guide, и осуществлять единое администрирование информации. ThermoTools имеет удобный пользовательский интерфейс, мощные функции, упрощенное управление и отвечает за создание в автоматическом режиме быстро сформированных аналитических отчетов для последующей распечатки.
Ключевые особенности тепловизора GUIDE T610:
- вращающийся ЖК-дисплей, можно производить съемку из удобного положения и в труднодоступных местах;
- поворотный оптический блок позволяет удобно просматривать полученные снимки и видео;
- операционная система Thermo Tools фиксирует температуру в любой точке термограммы объекта;
- анализ изображения с возможностью комментирования и создание отчетов прямо в тепловизоре;
- несколько режимов изображений, включая инфракрасное фото и визуальные изображения PIP и MIF;
- передача информации по Wi-Fi;
- дополнительный температурный диапазон до 2000 °C (3632 °F) возможен благодаря опции: высокотемпературная линза.
Сфера применения универсальных тепловизоров GUIDE серии T:
Оценка технического состояния оборудования и обнаружение дефектов
В качестве инструмента измерения и тестирования температуры термографическая камера помогает оптимизировать производственный процесс и осуществляет контроль качества. Тепловизор Guide Т610 с легкостью обнаруживает и анализирует неисправности механического оборудования, электрических и энергосистем.

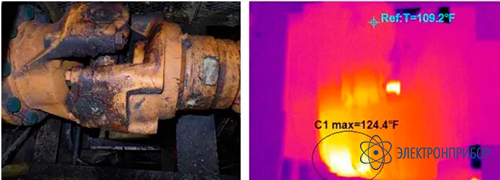

Прибор служит для тепловизионного обследования механических устройств:
насосного оборудования, клапанов управления потока, резервуаров для хранения, нефтепроводов, проверки состояния приводных ремней и так далее.
Инфракрасное видение в строительстве
Термограммы имеют большое значение в строительной сфере, в области ЖКХ для проверки отопления, вентиляции, обнаружении утечек тепла в наружных стенах зданий. С помощью тепловизора можно оценить энергопотребление, диагностировать недостатки в строительстве и определить местоположение источника утечки, для немедленного устранения проблемы.

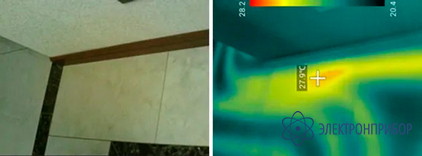

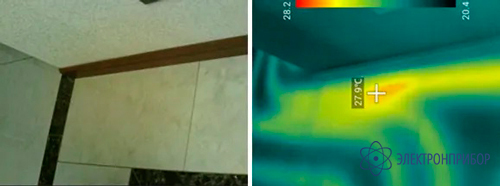

Для контроля температуры системы теплого пола
Для определения состояния обогревателей, уложенных под полом. В случае обнаружения точки утечки в системе подогрева пола, точка аномальной температуры отражается на экране термографической камеры, что экономит затраты на техническое обслуживание.
В электроэнергетике для определения дефектов энергетических систем:
при производстве, передаче, преобразовании и распределении электроэнергии.

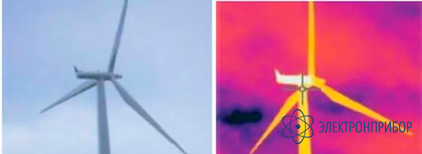

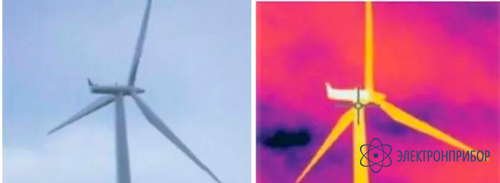

Панорамный мониторинг ветряных электростанций
GUIDE Т610 представляет детальные изображения высокой четкости для отслеживания распределения теплового состояния оборудования в режиме реального времени.
Применение в нефтехимической промышленности для определения условий безопасности труда
Тепловизор GUIDE Т610 используется для контроля измерения температуры с большого безопасного расстояния температуры при обходе оборудования и трубопроводов при онлайн-мониторинге нефтехимической промышленности.

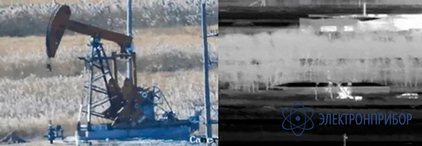

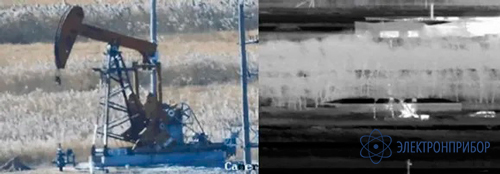

Мониторинг нефтяных месторождений
Тепловизоры задействуются для обеспечения всепогодного, постоянного и многомерного исследования и мониторинга с непрерывным покрытием, для обеспечения надежной гарантированной добычи нефти.
-
-
Технические характеристики тепловизора GUIDE T610:
Параметр Значение Спектральный диапазон, мкм от 7,0 до 15,0 Углы поля зрения, градус по горизонтали градус по вертикали (в зависимости от используемого объектива)
стандартный объектив 25,0°´19,0° широкоугольный объектив 45,0°´34,0° телеобъектив 11,0°´9,0° ультра-телеобъектив 7,0°´6,0° Фокусное расстояние, мм (в зависимости от используемого объектива) стандартный объектив 25 широкоугольный объектив 13 телеобъектив 55 ультра-телеобъектив 85 Пространственное разрешение, мрад (в зависимости от используемого объектива) стандартный объектив 0,68 широкоугольный объектив 1,31 телеобъектив 0,31 ультра-телеобъектив 0,2 Коэффициент излучательной способности (изменяемый) от 0,01 до 1,00 Метрологические характеристики камер тепловизионных GUIDE T610 Диапазон измерений температуры (*), °С от -20 (-40**) до +150
от +100 до +800
от +700 до +2000 (опционально, при использовании высокотемпературной линзы)Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до +100 °С включительно ±2,0 Пределы допускаемой относительной погрешности измерений температуры в диапазоне свкерх +100 °С, % ±2,0 Порог температурной чувствительности (при температуре объекта +30 °С), °С 0,035 (0,03 опционально) Примечание:
(*) – переключается вручную или автоматически;
(**) – по дополнительному заказу.Основные технические характеристики камер тепловизионных GUIDE Т610 Количество пикселей матрицы детектора, пиксели × пиксели 640 х 480 Шаг пикселя матрицы детектора, мкм 10 Масса, кг, не более 1,35 Запись изображений или частота обновлений, Гц 9 или 30 Габаритные размеры, мм (длина × ширина × высота), не более 206 × 145 × 135 Напряжение питания, В 12 Рабочие условия эксплуатации
температура окружающей среды, °C от -25 до +50 относительная влажность, % от 10 до 95 (без конденсации) Средняя наработка до отказа, ч, не менее 15000 Средний срок службы, лет, не менее 5 -
Комплект поставки GUIDE T610
№ Наименование Количество 1 Тепловизор GUIDE T610 1 2 Аккумулятор 2 3 Зарядное устройство 1 4 SD-карта 1 5 Ремень наплечный 1 6 USB-кабель (Тип С) 1 7 HDMI кабель 1 8 Сетевой кабель 1 9 Руководство по эксплуатации на камеры тепловизионные GUIDE T (на русском языке) 1 10 Транспортировочный кейс 1 Дополнительная комплектация GUIDE T610:
(Поставляется за отдельную плату)
№ Наименование 1 Широкоугольный объектив 2 Телеобъектив 3 Ультра-телеобъектив -
Файлы для GUIDE T610
