GUIDE T 400, GUIDET400
GUIDE T400 — тепловизор
Код товара: 74964-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
90596-23 до 30.11.2028
-
Производитель
Сертификаты
Назначение тепловизора GUIDE T400:
Камеры тепловизионные GUIDE T400 предназначены для бесконтактных измерений распределения температуры по всему пространству объекта по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения температуры на дисплее тепловизора.
Модель GUIDE T400 используется для обследования зданий и сооружений. Детектор с разрешением 384х288 обеспечивает детализированность изображения обработки. Достигается это за счет плотности 10 (микрометров, мкм). Скорость/частота обработки кадров 30 ГЦ позволяет следить за объектами в движении и получать четкую картинку без просадок.
Тепловизор GUIDE T400 может применяться в сфере ЖКХ для измерения температуры котлов и труб горячего водоснабжения. Прибор можно задействовать для обследования линий электропередач, находить неисправности оборудования.
Что еще важно. Тепловизор серии GUIDE T400 может применяться для дистанционного обнаружения людей с повышенной температурой тела в офисах, предприятиях, торговых центрах, общественном транспорте, а также в иных местах массового скопления людей.
В сферу применения тепловизора серии GUIDE T400 входят следующие задачи:
- обследование объектов электроснабжения и электрооборудования;
- контроль нефтехимических объектов и трубопроводов;
- контроль металлургических производств;
- контроль различных производственных объектов;
- осмотр здания для определения утечек тепла;
- медицинская диагностика людей и ветеринария – определение больных животных с высокой температурой тела.
Серия тепловизоров GuideT400 применяется для обследования строительных, электрических и промышленных объектов, для энергетического аудита.
Метрологические особенности тепловизора GUIDE T400:
Высокая температурная чувствительность тепловизора позволяет увидеть самые незначительные перепады температур. Порог чувствительности камеры при температуре объекта +30 °С составляет 0,04 °С исследуемого объекта в самом широком температурном диапазоне от +100 до +800 °С, а с использованием опции применение высокотемпературной линзы от +700 до +2000 °С составляет 0,03°С.

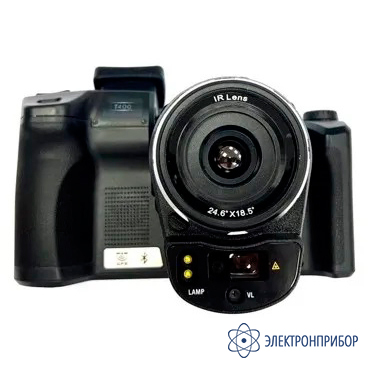

Тепловизор оснащен стандартным объективом 15 мм. Благодаря спектральному диапазону от 7 мкм до 15 мкм прибор может считаться длинноволновым тепловизором. Матрицы таких тепловизоров не требуют охлаждения.
Для всех моделей серии Т характерна частота кадров от 9 до 30 Гц – опционально.
Настраивать фокусировку камеры можно в автоматическом режиме, с использованием систем камеры. После автофокусировки можно сделать точную подстройку камеры вручную.

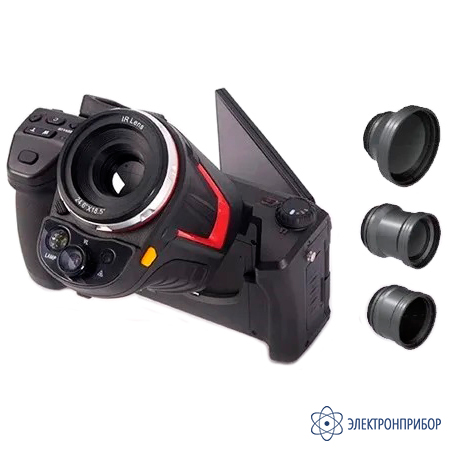

В комплекте тепловизора идут четыре типа объективов, которые меняются в зависимости от расстояния до объекта:
- стандартный объектив;
- широкоугольный объектив;
- телеобъектив;
- ультра-телеобъектив 85 мм с углом зрения 7,0° ⋅ 6,0°/4м.
Для работы с высокотемпературными объектами до +2000 °C опциально предусмотрен высокотемпературный объектив, который может позволить камере наблюдать, например, технологию металлургических процессов.
Большой ЖК-дисплей тепловизора представляет собой сенсорный экран 5" с разрешением 1280 × 720 с высокой яркостью.
Результаты измерения фиксируются на съемной карте памяти типа microSD. Информация передается на компьютер с помощью непосредственного USB-присоединения или по беспроводной связи Wi-Fi или Bluetooth-подключения.
Программное обеспечение тепловизора GUIDE T400:
Управление прибором осуществляется посредством встроенного и автономного ПО. Метрологически значимым, выполняющими функции обработки и идентификации информации, считается только встроенное в ПЗУ программное обеспечение.
Встроенное ПО защищено от посторонних воздействий на самом высоком уровне и недоступно для внешних модификаций/изменений для любых целей.
Автономное программное обеспечение Thermo Tools устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку фотографий (термограмм), запись видео, получение тревожных оповещений и другие действия на компьютере.
ПО обладает функцией быстрых отчетов, которые формируются практически мгновенно. Документ о термографическом обследовании можно немедленно распечатать на принтере.
Ключевые особенности тепловизора GUIDE T400:
- ИК- и визуальная съемка с высоким разрешением;
- ОС Thermo Tools определяет любые значения температур в любой точке теплового изображения объекта и т. д.;
- ИК-детектор FPA 640 × 480, больше пикселей и более высокое разрешение ИК-изображения;

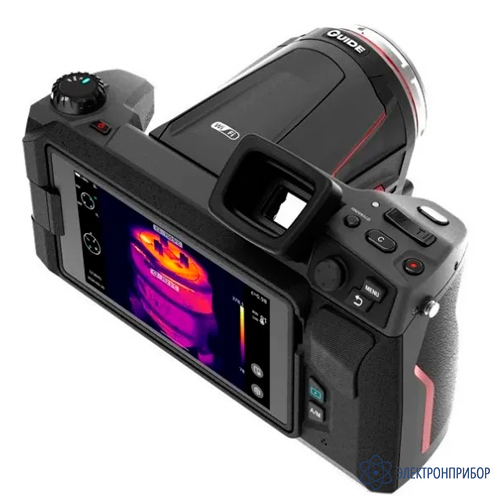

- ЖК-видоискатель 1280 × 960, обеспечивающий быструю съемку и экономию электроэнергии;
- 5-дюймовый ЖК-дисплей с разрешением 720P и сенсорный экран обеспечивают интуитивно понятное отображение изображений и данных высокой четкости;
- визуальная камера всегда обеспечивает четкое фотографическое изображение при любых условиях освещения;
- поворотная конструкция для многоугольного наблюдения;

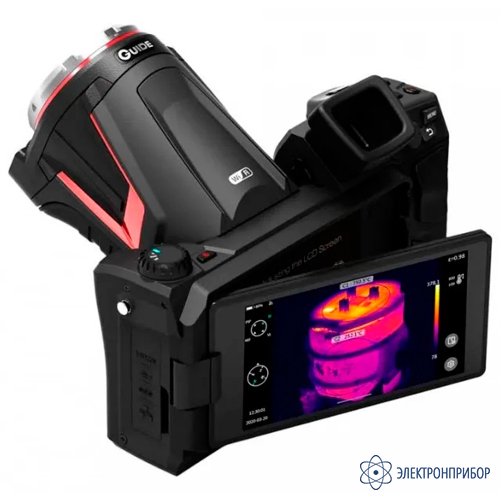

- поворот ЖК-дисплея на 270° и фиксация объектива на 70° для удобного угла обзора;
- превосходный эргономичный дизайн для снижения усталости при продолжительном измерении на весу;

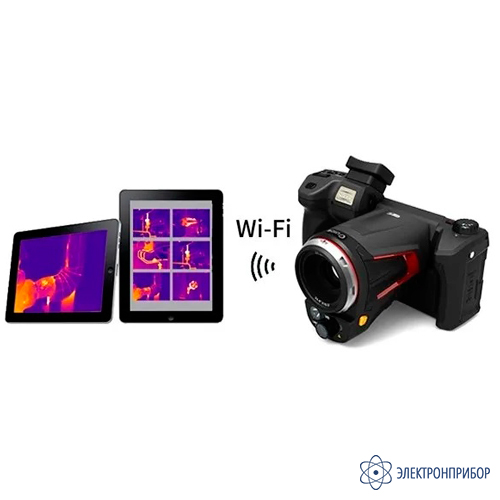

- простая связь по Wi-Fi, для передачи фото и видеоданных;
- дополнительный температурный диапазон до 2000 °C (3632 °F).
-
-
Технические характеристики тепловизора GUIDE T400:
Параметр Значение Спектральный диапазон, мкм от 7,0 до 15,0 Углы поля зрения, градус по горизонтали градус по вертикали (в зависимости от используемого объектива)
стандартный объектив 25,0°´19,0° широкоугольный объектив 45,0°´34,0° телеобъектив 11,0°´9,0° ультра-телеобъектив 7,0°´6,0° Фокусное расстояние, мм (в зависимости от используемого объектива) стандартный объектив 15 широкоугольный объектив 7,8 телеобъектив 33 ультра-телеобъектив 50,7 Пространственное разрешение, мрад (в зависимости от используемого объектива) стандартный объектив 1,13 широкоугольный объектив 2,19 телеобъектив 0,52 ультра-телеобъектив 0,4 Коэффициент излучательной способности (изменяемый) от 0,01 до 1,00 Метрологические характеристики камер тепловизионных GUIDE T400 Диапазон измерений температуры (*), °С от -20 (-40**) до +150
от +100 до +800
от +700 до +2000 (опционально, при использовании высокотемпературной линзы)Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до +100 °С включительно ±2,0 Пределы допускаемой относительной погрешности измерений температуры в диапазоне сверх +100 °С, % ±2,0 Порог температурной чувствительности (при температуре объекта +30 °С), °С 0,04 (0,03 опционально) Примечание:
(*) – переключается вручную или автоматически;
(**) – по дополнительному заказу.Основные технические характеристики камер тепловизионных GUIDE Т400 Количество пикселей матрицы детектора, пиксели × пиксели 384 х 288 Шаг пикселя матрицы детектора, мкм 10 Масса, кг, не более 1,35 Запись изображений или частота обновлений, Гц 9 или 30 Габаритные размеры, мм (длина × ширина × высота), не более 206 × 145 × 135 Напряжение питания, В 12 Рабочие условия эксплуатации
температура окружающей среды, °C от -25 до +50 относительная влажность, % от 10 до 95 (без конденсации) Средняя наработка до отказа, ч, не менее 15000 Средний срок службы, лет, не менее 5 -
Комплект поставки GUIDE T400
№ Наименование Количество 1 Тепловизор GUIDE T400 1 2 Аккумулятор 2 3 Зарядное устройство 1 4 SD-карта 1 5 Ремень наплечный 1 6 USB-кабель (Тип С) 1 7 HDMI кабель 1 8 Сетевой кабель 1 9 Руководство по эксплуатации на камеры тепловизионные GUIDE T (на русском языке) 1 10 Транспортировочный кейс 1 Дополнительная комплектация GUIDE T400:
(Поставляется за отдельную плату)
№ Наименование 1 Широкоугольный объектив 2 Телеобъектив 3 Ультра-телеобъектив -
