Enprotec IR-A3, Enprotec IRA3, Enprotec-IR-A3

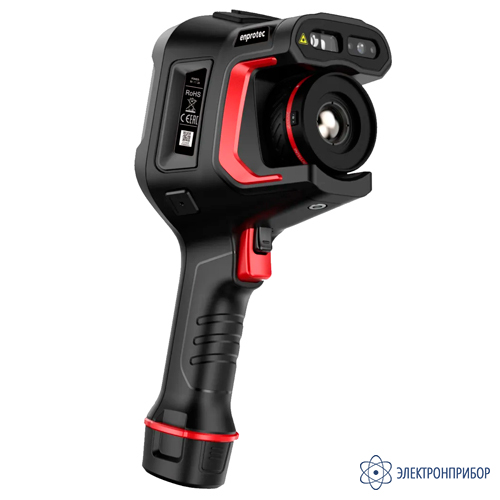

Enprotec IR A3 — тепловизор
Код товара: 85574-
-
Гарантия
1 год
Описание тепловизора Enprotec IR A3:
Тепловизор Enprotec IR A3 оборудован детектором с разрешением 320 x 240 пикселей и температурной чувствительностью 45 мК, частота кадров 30 Гц. Такие характеристики соответствуют тепловизорам среднего уровня, способным выполнить достаточно широкий спектр задач.
Диапазон измерения температуры -40°C +150°C, 0°C +650°C с автоматическим переключением режимов работы. Есть возможность опциально повысить температуру от 500°C до 2000°C, но для этого требуется высокотемпературная линза, ее нужно заказывать отдельно.
Камера обладает 5 режимами фокусировки, цифровое увеличение 1.1x до 8x. Тепловизор оснащён 5 мегапиксельной камерой с функцией наложения изображений. Фото с камеры видимого спектра перекладывается на термограмму, и за счет прорисовки краев получается чёткое инфракрасное изображение.
Мгновенный угол зрения (IFOV) равный 1,36 мрад
Отличие от других тепловизоров серии Enprotec IR A - это мгновенный угол зрения (IFOV). Он равен 1,36 мрад. Благодаря IFOV равному 1,36 мрад тепловизор можно задействовать для выполнения специфических задач. Например, он может быть полезен там, где использовать дорогую модель с очень высоким разрешением и углом зрения нецелесообразно, так как эта модель, относящаяся к средней ценовой категории справится на отлично с такими задачами:
- Наблюдение за большими областями: Тепловизор с IFOV 1,36 мрад может использоваться для наблюдения за широкими областями, такими как лесные массивы, поля или городские районы, где важно охватить большую площадь для обнаружения изменений в температуре или движении.
- Охрана периметра: В системах охраны и видеонаблюдения тепловизор с IFOV 1,36 мрад может быть полезен для мониторинга больших периметров, таких как границы объектов или предприятий, где важно обнаружить возможные нарушения без необходимости высокой детализации.
- Поиск и спасение: В чрезвычайных ситуациях, таких как поисково-спасательные операции, тепловизор с IFOV 1,36 мрад может использоваться для быстрого сканирования больших областей в поисках людей или животных.
- Мониторинг окружающей среды: В экологических и научных исследованиях тепловизор с IFOV 1.36 мрад может быть полезен для мониторинга изменений в окружающей среде, таких как изучение климата, растительности или животного мира.
Таким образом, тепловизор с IFOV 1,36 мрад может быть эффективным инструментом для широкого спектра задач, где важен обзор больших областей или объектов, а не высокая детализация изображения.
Параметры измерения температуры анализируемого объекта
Характеристика заключается в отношении инфракрасного разрешения к электронному коллиматору (экрану панорамного обзора). В случае с «умным» тепловизором Enprotec IR A3 – это область измерения с параметрами: Точка × 8, Линия × 8, Область × 8, что означает измерение температуры в восьми ключевых точках, вдоль восьми линий и в восьми различных областях объекта.
Подобное свойство может быть полезно при обследовании сложных систем и механизмов, где требуется более детальное изучение объекта. Например, при обследовании высоковольтного электродвигателя.
При таком подходе к тепловизионному обследованию можно измерить температуру в различных ключевых точках, например, на корпусе двигателя, на подшипниках, на обмотках статора и ротора. Можно провести измерения вдоль восьми линий, чтобы оценить равномерность распределения тепла внутри двигателя. И, наконец, измерить температуру в различных областях двигателя, таких как охлаждающие каналы, области с высокой нагрузкой или возможные места накопления тепла.
Анализ полученных данных позволит выявить любые аномалии или проблемы в работе электродвигателя, такие как перегревы, неравномерное распределение тепла или другие отклонения от нормы, которые могут потенциально привести к поломке или сбоям.
Характеристика Distance-to-Spot (D:S) – 735:1
Характеристика, показывающая отношение расстояния, на котором находится объект к величине измеряемого пятна, открываемого на детекторе тепловизора. Параметр вполне соответствует остальным характеристикам тепловизора и отвечает определенным задачам: охрана периметра, поисково-спасательные операции, мониторинг промышленного оборудования.
Значение D:S 735:1 говорит нам, что тепловизор может определить объект диаметром 1 фут (30 см) на расстоянии 735 футов (223 метра). Это вполне достаточно для того чтобы увидеть человека в темноте, в лесу.
Особенности тепловизора Enprotec IR A3:
- алгоритмы ASIC для детализации пиксельных точек и скрытых опасностей;
- 5-мегапиксельная камера с освещением и двойной подсветкой для легкого определения неисправностей;
- частота смены кадров 30 Гц для анализа температуры движущихся объектов;
- водонепроницаемость и пылезащита по стандарту IP54, устойчивость к падению с высоты 2 м, надежность военного класса;
- беспроводная передача данных и синхронизации обеспечены Wi-Fi и Bluetooth;
- тепловизор оборудован лазерный целеуказателем с индикацией, определением расстояние до объекта, есть подсветка, микрофон, динамик, компас и GPS;
- в комплекте с камерой два аккумулятора, зарядки хватает на 4 часа работы;
- отслеживает максимальную, минимальную и среднюю температуры анализируемого объекта;
- возможность загрузки обновлений онлайн из сети, чтобы поддерживать устройство в актуальном состоянии и не пропускать новые функции;
- встроенный модуль Wi-Fi для легкой передачи изображений в облако и удаленной мгновенной загрузки и анализа термограмм.
Область применения тепловизора Enprotec IR A3:
Тепловизор с ик-детектором 320 x 240 пикселей и чувствительностью 45 мК, частота кадров 30 Гц идеально подходит для обследования электрооборудования и сложных механизмов на промышленных объектах для поиска неисправностей. Кроме этого тепловизор можно задействовать в следующих сферах:
- Безопасность и охрана: тепловизоры с разрешением 320 x 240 пикселей и чувствительностью могут быть использованы для обнаружения людей, животных или объектов в условиях низкой освещенности или ночного времени. Они могут помочь в обеспечении безопасности на объектах, в охране периметра или контроле доступа.
- Промышленность и обслуживание оборудования: термографические устройства могут применяться для диагностики и обслуживания оборудования, поиска дефектов, неравномерного нагрева или утечек тепла. Приборы могут использоваться в промышленности, энергетике, строительстве и других отраслях.
- Медицина и научные исследования: тепловизоры с разрешением 320 x 240 пикселей и чувствительностью 45 мК могут быть применены в медицине для диагностики заболеваний, контроля состояния пациентов или научных исследований в области термографии.
- Пожарная безопасность и спасательные операции: тепловизоры могут использоваться для поиска и спасения людей в условиях пожара, обнаружения источников возгорания или оценки температурных изменений в зданиях.
- Автомобильная отрасль: приборы можно установить на автомобилях для обнаружения пешеходов, животных или других объектов на дороге в условиях низкой видимости.
Таким образом, тепловизор с детектором разрешением 320 x 240 пикселей, температурной чувствительностью 45 мК и частотой кадров 30 Гц имеет широкий спектр применения в различных областях, где требуется высокая точность измерений и изображений теплового излучения.
Тепловизор Enprotec IR A3 оснащен лазерным целеуказателем, обладает индикацией, реагирующей на измерения критических температур, определяет расстояние до объекта. Конструктив прибора оборудован подсветкой, микрофоном, динамиком, компасом и GPS.
Тепловизор Enprotec IR A3 средняя ценовая категория среди промышленных тепловизоров из линейки Enprotec IR A.
-
-
Технические характеристики тепловизора Enprotec IR A3:
Параметр Значение Enprotec IR А2 Enprotec IR А3 Enprotec IR А3+ Enprotec IR А4 Enprotec IR А6 Изображение и оптика Тип детектора VOx, от 7.0 до 14.5 мкм ИК детектор 256×192@12 мкм 320×240@12 мкм 384×288@12 мкм 480×360@12 мкм 640×480@12 мкм Супер-Разрешение Да, до 512×384 Да, до 640×480 Да, до 768×576 Да, до 960×720 Да, до 1280×960 NETD 35 мК (0.035 °C) 30 мК (0.030 °C) Частота изображения 30 Гц/ 9 Гц Фокусное расстояние 10.5 мм 17.7 мм Угол обзора (FOV) 25°×19° Поле зрения (IFOV) 1.70 мрад 1.36 мрад 1.13 мрад 0.91 мрад 0.68 мрад Минимальное расстояние 0.1 м 0.15 м D:S значение 588:1 735:1 885:1 1099:1 1470:1 Режимы фокусировки Ручная/Автоматическая/Сенсорная(по касанию)/Непрерывный автофокус Цифровой зум 1.1x до 8x 1.1x до 10x 1.1x до 16x 1.1x до 20x Измерение и анализ Диапазон измерений Поддержка автопереключения: -40°C до +150°C,
0°до +650°CПоддержка авто-переключения:
-40°Cдо +150°C,
от 0°Cдо +650°C,
от +500°C до +2000°C (требуется высокотемпературная линза)Точность измерения ±2°C или ±2%, в зависимости от того, какое из значений больше Анализируемые цели 5 (Точка/Линия/Область) 8 (Точка/Линия/Область) 10 (Точка/Линия/Область) 12 (Точка/Линия/Область) 16 (Точка/Линия/Область) Типы сигнализации Полноэкранная температурная сигнализация (визуальная, аудио-сигнал и световая индикация) Настраиваемые параметры Эмиссия, отражённая температура, дистанция до цели, влажность, температура воздуха, оптическая прозрачность, точка росы Другие функции Изотермы, интеллектуальный расчёт площади Изотермы, Умный контур, интеллектуальный расчёт площади Отображение изображения Дисплей 4.3" LCD, тачскрин, 800×480 Режимы изображения IR (инфракрасный), VIS (видимый свет), MIF (смешивание ИК с видимым изображением), PIP (картинка в картинке) Цветовые палитры 15: Белый горячий, железно-красный, Арктика, Радуга 2, Горяч. железо, Радуга 1, Фульгурит, Медицинская, Оттенок, Чёрный горячий, Синий горячий, Сепия, Зелёный горячий, Лёд и Огонь, Янтарь 15+1: белый горячий, железно- красный, Арктика, Радуга 2, Горяч. железо, Радуга 1, Фульгурит, Медицинская, Оттенок, Чёрный горячий, Синий горячий, Сепия, Зелёный горячий, Лёд и Огонь, Янтарь, Пользовательский Режимы Изображения Цифровая камера 5 МП 8 МП 13 МП Функции Лазер Лазер (Указатель, Дальномер 0.1 м до 40 м) Функция записи Фото и Видео Фото (сшивание изображений) и видео Фото (сшивание изображений) и Видео (инфракрасное и видимое изображение) Облачные Сервисы Доступны Другие функции Настраиваемая кнопка, OTA обновления Хранение и передача данных Хранилище Встроенная (64 Гб) и возможность расширения через установку SD-карты, объёмом до 256 Гб) Хранение изображений Хранение изображений в формате JPG с температурной информацией Хранение видео MP4 (без ик. изображения) для синхронной записи аудио; Irgd с ик. данными до 30 Гц (опционально)для температурного анализа Внешние интерфейсы USB-C, слот для SD карт, разъём для установки штатива Wi-Fi Да, поддержка передачи изображений и видео в реальном времени. Bluetooth Bluetooth 5.0, Поддержка передачи изображений (только для Android). Питание Батарея Литий-ионный перезаряжаемый сменный аккумулятор Время работы 5 часов 4 часа Параметры работы (температура, вода, пыль) Рабочая температура -40 °C до +50 °C Степень защиты (стандарт IP) IP54 Тест на падение Дроп-тест падения с высоты 2 метра Физические параметры Встроенные компоненты Фонарь×2, Микрофон, Динамик, Электронный компас, GPS модуль Масса 1.2 кг (с учётом Акб) Габариты 292×125×125 мм Программный комплекс для ПК и Android Локализация ПО тепловизора Программное обеспечение тепловизора - на русском языке ПО для обработки отснятых материалов (на ПК) Программное обеспечение для обработки отснятых материалов (на пк) - на русском языке -
Комплект поставки Enprotec IR A3
№ Наименование Количество 1 Тепловизор Enprotec IR A3 с объективом 1 2 Крышка объектива (передняя и задняя) 2 3 Литийионная аккумуляторная батарея 2 4 Адаптер питания 1 5 Адаптер для розеток 1 6 USB-C - USB-C кабель 1 7 USB-A - USB-C кабель 1 8 RJ45 Ethernet патч-корд 1 9 SB-C - Ethernet адаптер 1 10 SD карта (64 Гб) 1 11 Наручный ремень 1 12 Плечевой ремень 1 13 Защитный кейс 1 14 Упаковочный лист 1 15 Руководство пользователя 1 16 Карта загрузки п/о 1 17 Заводской сертификат 1 Дополнительная комплектация Enprotec IR A3
(Поставляется за отдельную плату)
№ Наименование 1 Настольное зарядное устройство 2 Аккумуляторная батарея 3 Объективы (44°, 15 °, 7°, высокотемпературный объектив) 4 Мягкая сумка 5 Трипод (штатив) 6 Bluetooth 7 Док станция -
Файлы для Enprotec IR A3
