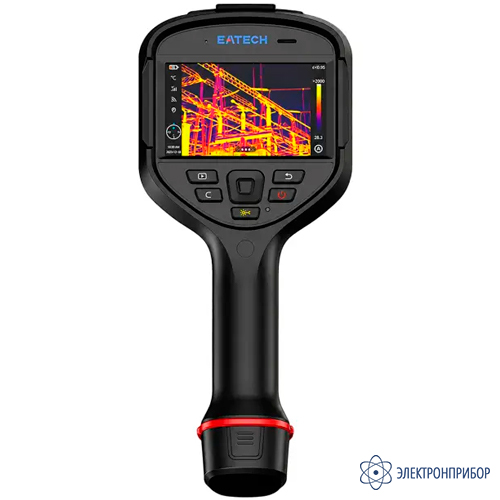

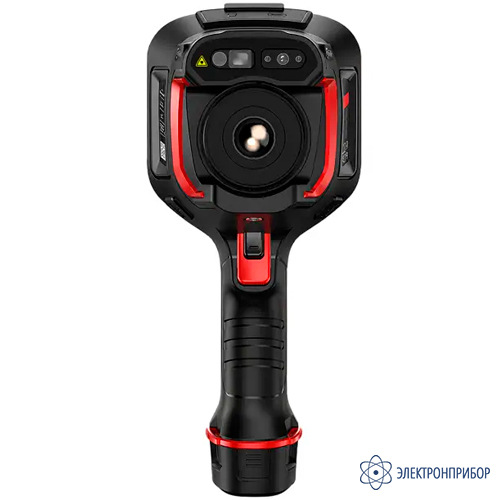

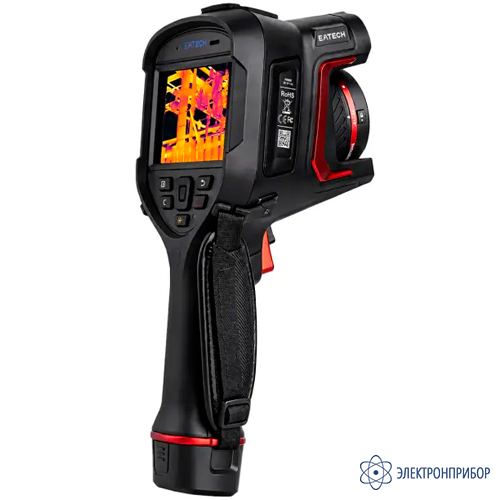

EATECH F3 тепловизор
Код товара: 86270-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
98803-26 до 22.06.2031
-
Производитель
Назначение тепловизора EATECH F3:
Тепловизор EATECH F3 представляет собой высокопроизводительный промышленный диагностический инструмент, снабженный набором встроенных аналитических средств для эффективного решения инспекционных и диагностических задач. Он реализует системную архитектуру ApexVision на аппаратной платформе Nexus, используя в качестве ИК датчика VOx-сенсор ApexCore, который характеризуется низкой шумностью и высокой чувствительностью, обеспечивая выявление минимальных температурных перепадов. Устройство оборудовано 4,3-дюймовым сенсорным дисплеем, интегрированной цифровой камерой, мощной 2-точечной подсветкой и лазерным дальномером, поддерживая несколько вариантов наложения термограмм на видимое изображение для упрощения распознавания объектов и элементов с аномальной температурой.
Особенности тепловизора EATECH F3:
- пистолетный форм-фактор обеспечивает возможность выполнения съемки одной рукой; двойной триггер позволяет выбирать между сохранением отдельных кадров и записью видео без входа в настроечное меню;
- гибкая фокусировка – поддерживается настройка резкости в ручном, автоматическом и непрерывном режимах, благодаря чему достигается высокое качество термограмм в любых условиях;
- сменные объективы, доступные как дополнительная опция, дают возможность использовать тепловизор для съемки близко расположенных и удалённых объектов, легко перепрофилируя инструмент под разные задачи;
- наличие беспроводных интерфейсов повышает эффективность командной работы, позволяя транслировать изображение с камеры на внешние устройства;
- съемные аккумуляторы, которые можно быстро менять, минимизируя вынужденные перерывы, поддерживают режим быстрой зарядки, восстанавливая до 90% емкости за 1 час.
Варианты исполнения тепловизора EATECH F3:
- EATECH F3 - объектив в комплекте: стандартный;
- EATECH F3 с телеобъективом 15° x 11° - объективы в комплекте: стандартный и телеобъектив 15° x 11°;
- EATECH F3 с телеобъективом 7° x 5° - объективы в комплекте: стандартный и телеобъектив 7° x 5°;
- EATECH F3 с широкоугольным объективом 44° x 34° - объективы в комплекте: стандартный и широкоугольный 44° x 34°;
- EATECH F3 с широкоугольным объективом 44° x 34° и телеобъективом 15° x 11° - объективы в комплекте: стандартный, телеобъектив 15° x 11° и широкоугольный 44° x 34°;
- EATECH F3 с широкоугольным объективом 44° x 34° и телеобъективом 7° x 5° - объективы в комплекте: стандартный, телеобъектив 7° x 5° и широкоугольный 44° x 34°;
- EATECH F3 с двумя телеобъективами 15° x 11° и 7° x 5° - объективы в комплекте: стандартный, телеобъективы 7° x 5° и 15° x 11°;
- EATECH F3 с высокотемпературным объективом - объектив в комплекте: стандартный и высокотемпературный;
- EATECH F3 с телеобъективом 15° x 11° и высокотемпературным объективом - объективы в комплекте: стандартный, высокотемпературный и телеобъектив 15° x 11°;
- EATECH F3 с телеобъективом 7° x 5° и высокотемпературным объективом - объективы в комплекте: стандартный, высокотемпературный и телеобъектив 7° x 5°;
- EATECH F3 с широкоугольным объективом 44° x 34° и высокотемпературным объективом - объективы в комплекте: стандартный, высокотемпературный и широкоугольный 44° x 34°;
- EATECH F3 с широкоугольным 44° x 34°, высокотемпературным и телеобъективом 15° x 11° - объективы в комплекте: стандартный, высокотемпературный, широкоугольный 44° x 34° и телеобъектив 15° x 11°;
- EATECH F3 с широкоугольным 44° x 34°, высокотемпературным и телеобъективом 7° x 5° - объективы в комплекте: стандартный, высокотемпературный, широкоугольный 44° x 34° и телеобъектив 7° x 5°.
Описание тепловизора EATECH F3:
Основным отличием данной модели от младшей модификации своей серии EATECH F2 является увеличенный размер линзы объектива и более высокое разрешение ИК датчика, составляющее 320 x 240 пикселей. Это позволяет получать термограммы в лучшем качестве, при задействовании режима Super resolution – до 640 x 480. Стандартно тепловизор EATECH F3 способен выполнять измерения в диапазонах от -40 до +150 и от 0 до +650°C. Предусмотрена возможность расширения верхнего предела измерений до +2000°C с помощью дополнительного фильтра, доступного в качестве опциональной принадлежности. Благодаря этому инструмент можно использовать для контроля высокотемпературных технологических процессов и для обследования компонентов энергетических и других систем с высокой степенью нагрева.
-
-
Технические характеристики тепловизора EATECH F3:
Параметр Значение Тип детектора оксид ванадия (VOx), 7,5 - 14 мкм Инфракрасное разрешение 320 x 240 при 12 мкм Технология сверхвысокого разрешения есть, 640 × 480 Эквивалентная шуму разность температур (NETD) ≤ 45 мК Частота кадров 30 Гц / 9 Гц Фокусное расстояние 10,5 мм - со стандартным объективом
37,5 мм - с телеобъективом 7° x 5°
17,5 мм - с телеобъективом 15° x 11°
6 мм - с широкоугольным объективом 44° x 34°Поле зрения 25° × 19° - со стандартным объективом
7° x 5° - с телеобъективом 7° x 5°
15° x 11° - с телеобъективом 15° x 11°
44° x 34° - с широкоугольным объективом 44° x 34°Мгновенный угол поля зрения (IFOV) 1,36 мрад Минимальное расстояние до объекта 0,1 м - со стандартным объективом
2,5 м - с телеобъективом 7° x 5°
0,5 м - с телеобъективом 15° x 11°
0,1 м - с широкоугольным объективом 44° x 34°D:S 735:1 Фокусировка ручная / автоматическая / сенсорный автофокус / непрерывная автофокусировка Цифровое увеличение 1,1х до 8х Распознавание снимков автоматическое Диапазон измерения температуры автоматическое переключение: -40°C...+150°C, 0°C...+650°C;
опционально от +500°С до +2000°С с использованием высокотемпературного фильраТочность измерений ±2°C или ±2%, в зависимости от того, что больше Анализируемый объект точка x 8, линия x 8, область x 8 Отслеживание / Сигнализация отслеживание максимальной, минимальной и средней температуры на весь экран;
отслеживание максимальной, минимальной и средней температуры анализируемой цели;
сигнализация пороговой температуры на весь экран (изображение и голос)Поправки измерений излучающая способность, отраженная температура, расстояние до объекта, влажность, коэффициент пропускания, коэффициент оптического пропускания, точка росы Другое изотерма, Smart Stroke, расчёт площади Дисплей ЖК 4,3", сенсорный ЖК-дисплей 800 × 480 пикселей Цифровая камера 5 MP Режимы отображения ИК, видео, режим слияния MIF, картинка в картинке Настройки изображений режимы диапазонов: автоматический, полуавтоматический, ручной Цветовые палитры горячий белый, красное железо, арктический, радуга 1, горячее железо, радуга 2, фульгурит, медицинский, оттенок, горячий черный, горячий голубой, сепия, горячий зеленый, лёд и пламя, янтарный, настраиваемый Запись фото и видео (инфракрасный и видимый свет) Облачный сервис доступен Сохранение информации внутренняя память (64 ГБ) и съемная SD-карта (от 64 ГБ до 256 ГБ) Сохранение изображений JPG с информацией о температуре Сохранение видео MP4 (без информации о температуре) используется для синхронной записи звука;
Irgd (с информацией о температуре), до 30 Гц (опционально) для анализа температурыНаружный интерфейс Type-C, SD-карта, UNC ¼"-20 (установка на штатив) Wi-Fi есть, может быть подключен к мобильному телефону/планшету для передачи изображений и видео в реальном времени Bluetooth Bluetooth 5.0, поддержка передачи изображения (только для Android) Тип аккумулятора литий-ионная перезаряжаемая батарея Время работы от аккумулятора ≥ 5 часов Способы зарядки Type-C для заряда аккумулятора, настольное зарядное устройство (возможность зарядки во время использования) Время заряда до 90% полного заряда за 2,5 часа Рабочая температура -20°C...+50°C Температура хранения -40°C...+60°C Степень защиты IP IP54 Испытание на падение испытание на падение с высоты до 2 м Сертификация CE, FCC, ROHS, KCC, Anatel, испытания на падение с высоты, испытания на влагозащиту и температуру, вибрационные испытания, испытания на ударную нагрузку, UN38.3, MSDS Аппаратные средства лазерный целеуказатель (индикация, расстояние до объекта), подсветка, микрофон, динамик, компас, GPS Размеры 292 × 125 × 125 мм Вес ≤ 1,15 кг (с аккумулятором) -
Комплект поставки EATECH F3
№ Наименование EATECH F3 EATECH F3 с теле
объективом 15° x 11°EATECH F3 с теле
объективом 7° × 5°EATECH F3 с широко
угольным объективом
44° × 34°EATECH F3 с теле
объективом 15° × 11° и широко
угольным объективом
44° × 34°EATECH F3 с теле
объективом 7° × 5° и широко
угольным объективом
44° × 34°EATECH F3 с теле
объективом 15° × 11° и теле
объективом 7° × 5°1 Тепловизор EATECH F3 со стандартным объективом 1 1 1 1 1 1 1 2 Сменный телеобъектив 15° × 11° - 1 - - 1 - 1 3 Сменный телеобъектив
7° × 5°- - 1 - - 1 1 4 Сменный широкоугольный объектив
44° × 34°- - - 1 1 1 - 5 Крышка объектива 1 1 1 1 1 1 1 6 Li-ion аккумулятор 2 2 2 2 2 2 2 7 Зарядное устройство 1 1 1 1 1 1 1 8 Кабель
TYPE-C USB1 1 1 1 1 1 1 9 SD-карта (64 ГБ) 1 1 1 1 1 1 1 10 Ремешок на запястье 1 1 1 1 1 1 1 11 Наплечный ремень 1 1 1 1 1 1 1 12 Кейс 1 1 1 1 1 1 1 13 Руководство пользователя 1 1 1 1 1 1 1 № Наименование EATECH F3 с высоко-температурным объективом EATECH F3 с теле
объективом
15° x 11° и высоко-температурным объективомEATECH F3 с теле
объективом
7° x 5° и высоко-температурным объективомEATECH F3 с широкоугольным объективом
44° x 34° и высоко-температурным объективомEATECH F3 с широкоугольным
44° x 34°, высоко-температурным и телеобъективом
15° x 11°EATECH F3 с широкоугольным 44° x 34°, высоко-температурным и телеобъективом
7° x 5°1 Тепловизор EATECH F3 со стандартным объективом 1 1 1 1 1 1 2 Высокотемпературный объектив
500°C-2000°C1 1 1 1 1 1 3 Сменный телеобъектив 15° × 11° - 1 - - 1 - 4 Сменный телеобъектив 7° × 5° - - 1 - - 1 5 Сменный широкоугольный объектив 44° × 34° - - - 1 1 1 6 Крышка объектива 1 1 1 1 1 1 7 Li-ion аккумулятор 2 2 2 2 2 2 8 Зарядное устройство 1 1 1 1 1 1 9 Кабель TYPE-C USB 1 1 1 1 1 1 10 SD-карта (64 ГБ) 1 1 1 1 1 1 11 Ремешок на запястье 1 1 1 1 1 1 12 Наплечный ремень 1 1 1 1 1 1 13 Кейс 1 1 1 1 1 1 14 Руководство пользователя 1 1 1 1 1 1 -
