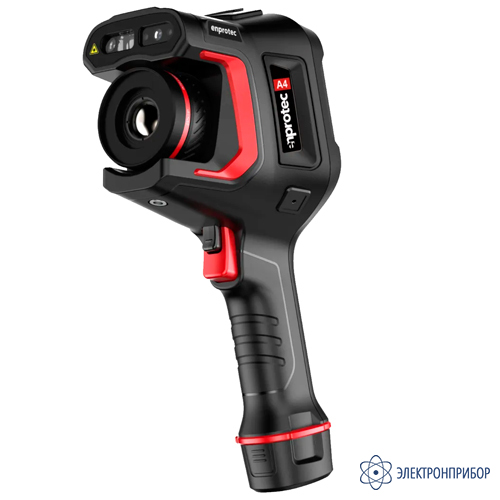

Enprotec IR A4 — тепловизор
Код товара: 85579-
-
Гарантия
1 год
Описание тепловизора Enprotec IR A4:
Тепловизор Enprotec IR A4 оборудован детектором с разрешением 480 x 360 пикселей и чувствительностью 30 мК, частота кадров 30 Гц/9 Гц. Диапазон измерения температуры -40°C +150°C, 0°C +650°C с автоматическим переключением режимов работы. Есть возможность опциально повысить температуру от 500°C до 2000°C, но для этого требуется высокотемпературная линза, ее нужно заказывать отдельно.
Камера с 5 режимами фокусировки и цифровым увеличением 1.1x до 16x. Тепловизор оснащён 13 мегапиксельной камерой с функцией наложения изображений. Фото с камеры видимого спектра перекладывается на термограмму, и за счет прорисовки краев получается чёткое инфракрасное изображение.
Конструктив прибора оборудован подсветкой, микрофоном, динамиком, компасом и GPS. Тепловизор Enprotec IR A4 – это среднеценовой промышленный тепловизор из новой линейки Enprotec IR A.
Кроме обычных дополнительных опций, в добавочную комплектацию входят: сумки для переноски, штатив, наушники с Bluetooth, док-станция, батарея, дополнительный объектив (44°, 15°, 7°, 25°, высокотемпературный объектив). Дополнительно по запросу тепловизор Enprotec IR A4 комплектуется макрообъективом.
Кроме основных характеристик, к важным отличиям Enprotec IR A4 от других тепловизоров данной серии относится мгновенный угол зрения (IFOV) – 1,91 мрад и фокусное расстояние 17,7 мм.
Значение IFOV – 1,91 мрад
Мгновенный угол зрения (IFOV) – 1,91 мрад тепловизора говорит о том, что чип интегрированной радиометрии в значении IFOV составляет 1,91 мрад (миллирадиан), это означает, что при съемке объектов на расстоянии 1 метра друг от друга, тепловизор сможет различить их как два отдельных объекта.
Значение IFOV важно для оценки разрешающей способности тепловизора и его способности отличать детали на различных расстояниях. Чем меньше значение IFOV, тем выше возможность различать более мелкие детали.
Тепловизор с фокусным расстоянием 17,7 мм
Благодаря фокусу в 17,7 мм удобно работать с мелкими объектами, а также использовать тепловизор для детального обследования небольших участков поверхности. Фокусное расстояние 17,7 мм влияет на ширину поля зрения и глубину резкости изображения.
В целом, фокусное расстояние 17,7 мм тепловизора позволяет получить детальные и четкие изображения на близком расстоянии от объекта и может быть полезным при проведении точных измерений или обследовании мелких деталей.
Измерение температуры с параметрами: точка × 12, линия × 12, область × 12
Важное функциональное отличие – параметры измерения температуры анализируемого объекта. Это отношение инфракрасного разрешения к электронному коллиматору (экрану панорамного обзора).
В случае с тепловизором Enprotec IR A4 – это область измерения с параметрами: Точка × 12, Линия × 12, Область × 12, что означает измерение температуры в 12 ключевых точках, вдоль 12 линий и в 12 различных областях объекта.
Примером обследуемого объекта может служить паровой котел.
Например, в процессе тепловизионного обследования можно измерить температуру в различных ключевых точках котла: на поверхности корпуса, на трубопроводах, на дверце загрузочного отверстия и других важных элементах. Измерения вдоль 12 линий позволят оценить равномерность распределения тепла внутри котла, по длине трубопроводов или вдоль стенок котла.
Измерение температуры в 12 различных областях котла производится в зоне сгорания, зоне нагрева воды, в областях котла с высоким давлением. Измерение в 12 точках, линиях и областях поможет выявить аномалии или проблемы в работе котла. Легко определяется: перегрев, неравномерное распределение тепла и другие отклонения от нормы.
Анализ полученных данных позволит оперативно выявить возможные проблемы в работе котла и предпринять меры по их устранению, что в свою очередь способствует безопасной и эффективной эксплуатации оборудования.
Особенности тепловизора Enprotec IR A4:
- новое поколение ИК-детекторов собственной разработки с разрешением 480x360;
- алгоритмы ASIC для детализации пиксельных точек и скрытых опасностей;
- 13-мегапиксельная камера с освещением и двойной подсветкой для легкого определения неисправностей;
- частота смены кадров 30 Гц для анализа температуры движущихся объектов;
- водонепроницаемость и пылезащита по стандарту IP54, устойчивость к падению с высоты 2 м, надежность военного класса;
- беспроводная передача данных и синхронизации обеспечены Wi-Fi и Bluetooth;
- тепловизор оборудован лазерный целеуказателем с индикацией, определением расстояние до объекта, есть подсветка, микрофон, динамик, компас и GPS;
- в комплекте с камерой два аккумулятора, зарядки хватает на 4 часа работы;
- отслеживает максимальную, минимальную и среднюю температуры анализируемого объекта;
- оборудован сигнализацией пороговой температуры (изображение и голос);
- встроенный модуль Wi-Fi для легкой передачи изображений в облако и удаленной мгновенной загрузки и анализа термограмм.
Область применения тепловизора Enprotec IR A4:
Тепловизор с ик-детектором 480 x 360 идеально подходит для обследования промышленного оборудования и поиска неисправностей. Тепловизор Enprotec IR A4 оснащен лазерным целеуказателем, обладает индикацией, реагирующей на измерения критических температур, определяет расстояние до объекта.
-
-
Технические характеристики тепловизора Enprotec IR A4:
Параметр Значение Enprotec IR А2 Enprotec IR А3 Enprotec IR А3+ Enprotec IR А4 Enprotec IR А6 Изображение и оптика Тип детектора VOx, от 7.0 до 14.5 мкм ИК детектор 256×192@12 мкм 320×240@12 мкм 384×288@12 мкм 480×360@12 мкм 640×480@12 мкм Супер-Разрешение Да, до 512×384 Да, до 640×480 Да, до 768×576 Да, до 960×720 Да, до 1280×960 NETD 35 мК (0.035 °C) 30 мК (0.030 °C) Частота изображения 30 Гц/ 9 Гц Фокусное расстояние 10.5 мм 17.7 мм Угол обзора (FOV) 25°×19° Поле зрения (IFOV) 1.70 мрад 1.36 мрад 1.13 мрад 0.91 мрад 0.68 мрад Минимальное расстояние 0.1 м 0.15 м D:S значение 588:1 735:1 885:1 1099:1 1470:1 Режимы фокусировки Ручная/Автоматическая/Сенсорная(по касанию)/Непрерывный автофокус Цифровой зум 1.1x до 8x 1.1x до 10x 1.1x до 16x 1.1x до 20x Измерение и анализ Диапазон измерений Поддержка авто-переключения:
-40°C до +150°C,
0°до +650°CПоддержка авто-переключения:
-40°C до +150°C,
от 0°C до +650°C,
от +500°C до +2000°C (требуется высокотемпературная линза)Точность измерения ±2°C или ±2%, в зависимости от того, какое из значений больше Анализируемые цели 5 (Точка/Линия/Область) 8 (Точка/Линия/Область) 10 (Точка/Линия/Область) 12 (Точка/Линия/Область) 16 (Точка/Линия/Область) Типы сигнализации Полноэкранная температурная сигнализация (визуальная, аудио-сигнал и световая индикация) Настраиваемые параметры Эмиссия, отражённая температура, дистанция до цели, влажность, температура воздуха, оптическая прозрачность, точка росы Другие функции Изотермы, интеллектуальный расчёт площади Изотермы, Умный контур, интеллектуальный расчёт площади Отображение изображения Дисплей 4.3" LCD, тачскрин, 800×480 Режимы изображения IR (инфракрасный), VIS (видимый свет), MIF (смешивание ИК с видимым изображением), PIP (картинка в картинке) Цветовые палитры 15: Белый горячий, железно-красный, Арктика, Радуга 2, Горяч. железо, Радуга 1, Фульгурит, Медицинская, Оттенок, Чёрный горячий, Синий горячий, Сепия, Зелёный горячий, Лёд и Огонь, Янтарь 15+1: белый горячий, железно- красный, Арктика, Радуга 2, Горяч. железо, Радуга 1, Фульгурит, Медицинская, Оттенок, Чёрный горячий, Синий горячий, Сепия, Зелёный горячий, Лёд и Огонь, Янтарь, Пользовательский Режимы изображения автоматический, полуавтоматический, ручной Цифровая камера 5 МП 8 МП 13 МП Функции Лазер Лазер (Указатель, Дальномер 0.1 м до 40 м) Функция записи Фото и Видео Фото (сшивание изображений) и видео Фото (сшивание изображений) и Видео (инфракрасное и видимое изображение) Облачные Сервисы Доступны Другие функции Настраиваемая кнопка, OTA обновления Хранение и передача данных Хранилище Встроенная (64 Гб) и возможность расширения через установку SD-карты, объёмом до 256 Гб) Хранение изображений Хранение изображений в формате JPG с температурной информацией Хранение видео MP4 (без ик. изображения) для синхронной записи аудио; Irgd с ик. данными до 30 Гц (опционально)для температурного анализа Внешние интерфейсы USB-C, слот для SD карт, разъём для установки штатива Wi-Fi Да, поддержка передачи изображений и видео в реальном времени. Bluetooth Bluetooth 5.0, Поддержка передачи изображений (только для Android). Питание Батарея Литий-ионный перезаряжаемый сменный аккумулятор Время работы 5 часов 4 часа Параметры работы (температура, вода, пыль) Рабочая температура -40 °C до +50 °C Степень защиты (стандарт IP) IP54 Тест на падение Дроп-тест падения с высоты 2 метра Физические параметры Встроенные компоненты Фонарь×2, Микрофон, Динамик, Электронный компас, GPS модуль Масса 1.2 кг (с учётом Акб) Габариты 292×125×125 мм Программный комплекс для ПК и Android Локализация ПО тепловизора Программное обеспечение тепловизора - на русском языке ПО для обработки отснятых материалов (на ПК) Программное обеспечение для обработки отснятых материалов (на пк) - на русском языке -
Комплект поставки Enprotec IR A4
№ Наименование Количество 1 Тепловизор Enprotec IR A4 c комплектным (базовым) объективом 25°×19° 1 2 Крышка объектива (передняя и задняя) 2 3 Литий-ионная аккумуляторная батарея 2 4 Настольное зарядное устройство 1 5 Адаптер питания 1 6 Адаптер для розеток 1 7 USB-C - USB-C кабель 1 8 USB-A - USB-C кабель 1 9 RJ45 Ethernet патч-корд 1 10 USB-C - Ethernet адаптер 1 11 SD карта (64 Гб) 1 12 Наручный ремень 1 13 Плечевой ремень 1 14 Защитный кейс 1 15 Упаковочный лист 1 16 Руководство пользователя 1 17 Карта загрузки п/о 1 18 Заводской сертификат 1 Дополнительная комплектация Enprotec IR A4
(Поставляется за отдельную плату)
№ Наименование 1 Аккумуляторная батарея 2 Широкоугольный объектив (45°) 3 Средний теле-объектив (15°) 4 Теле-объектив (7°) 5 Макро-объектив 6 Высокотемпературный объектив (высокотемпературная линза) (25°) 7 Мягкая сумка 8 Трипод (штатив) 9 Bluetooth гарнитура 10 Док станция -
