GUIDE T 800, GUIDET800
GUIDE T800 — тепловизор
Код товара: 74976-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
90596-23 до 30.11.2028
-
Производитель
Сертификаты
Описание тепловизора GUIDE T800:
Высокопроизводительная тепловизионная камера серии GUIDE T800 с матрицей 1024 х 768 пикселей применяется для того, чтобы облегчить, ускорить и повысить точность профессионального энергоаудита.
Благодаря использованию высокотемпературной оптической линзы камера измеряет температуру в сверх широком температурном диапазоне до +2000 ºC. Диапазон измерений может автоматически переключаться.
Область применения тепловизора GUIDE T800:
С помощью высокотемпературной линзы можно наблюдать состояние рабочего оборудования с температурой до 2000 ºC, контролировать металлургические процессы. Благодаря применению детектора с разрешением 1024 х 768 можно измерять температуру объектов, удаленных на расстояние более 100 м, например, проверять целостность гирлянд изоляторов высоковольтных линий электропередач или наблюдать за герметичностью ограждающих конструкций высотных жилых и административных зданий.
Тепловизор можно использовать для профессионального энергоаудита при обследовании состояния самого различного механического и электрического оборудования, высоковольтных электроустановок.
Серия GUIDE T800 превосходно справится с обследованием следующих объектов:
- распределительное и вспомогательное электрооборудование: коммутационные устройства, панели, органы управления, предохранители, трансформаторы, сетевые розетки, осветительные приборы, проводники, шины, пульты управления электродвигателями;
- двигатели, насосы и механические узлы: электродвигатели и генераторы, насосы, компрессоры, испарители, подшипники, соединительные муфты, коробки передач, прокладки/уплотнители, ремни, ролики, расцепители;
- технологическое оборудование: баки и резервуары, трубопроводы, клапаны и ловушки, реакторы, изоляция;
- оборудования ОВКВиО: системы отопления, вентиляции, кондиционирования воздуха, установки охлаждения;
- наружные системы электропередачи – электроснабжения: трансформаторы, переходники, изоляторы, линии передачи, другие проводники наружного расположения, выключатели, разъединители, батареи конденсаторов.
Таким образом, тепловизоры можно задействовать в сферах:
- обследование объектов электроснабжения и электрооборудования;
- контроль работы нефтехимических объектов и нефтяных и газовых трубопроводов;
- контроль металлургического производства;
- контроль производственных объектов;
- осмотр здания для определения утечек тепла.
Высокопроизводительность и высокое разрешение матрицы тепловизора серии GUIDE T800 позволяет задействовать прибор для профессионального энергетического аудита.
Особенности и преимущества тепловизора GUIDE T800:
Выдающиеся технические характеристики наделяют тепловизор серии GUIDE T800 рекордными возможностями из всей линейки Guide. В тепловизоре применяется инновационное поколение неохлаждаемых ИК-детекторов в фокальной плоскости, которые создают четкое инфракрасное изображение и обеспечивают точность измерений.
Тепловизор обладает следующими техническими достоинствами, которые удовлетворят самого предвзятого пользователя:
- вращающийся объектив и разрешение экрана;
- модуль камеры видимого света с разрешением до 13 миллионов пикселей;
- высокоточный дальномер;

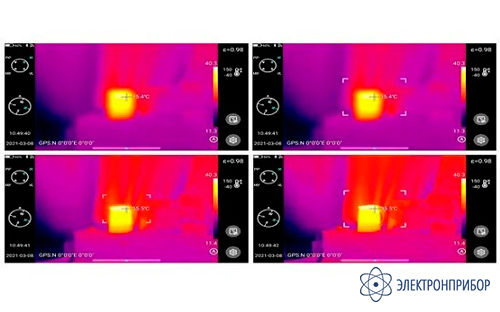

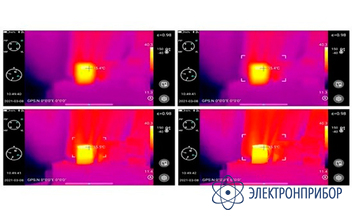

- дополненные функции: распознавание изображений с помощью искусственного интеллекта;
- голосовое комментирование измерений;
- измерение площади объекта;
- гибкая настройка коэффициента излучения по измеряемым областям;
- создание изображений со сверхвысоким разрешением.
Все эти научно-технические достижения призваны помочь эксперту в области термографии для производства эффективного профессионального энергоаудита.
Метрологические качества тепловизора GUIDE T800:
Высокая температурная чувствительность прибора позволяет фиксировать самые незначительные перепады температур 0,03 °C исследуемого объекта в самом широком температурном диапазоне от +100 до +800 °C. С использованием высокотемпературной линзы возможны измерения температур в пределах от +700 до +2000 °C.
Для всех моделей серии Т характерна частота кадров от 9 до 30 Гц.
Фокусировка камеры настраивается в автоматическом режиме, с использованием систем и функций камеры, при необходимости можно сделать точную подстройку камеры вручную.
В комплекте тепловизора идут четыре типа объективов, которые меняются в зависимости от расстояния до объекта:
- стандартный объектив;
- широкоугольный телеобъектив;
- высокотемпературный объектив;
- ультра-телеобъектив с фокусным расстоянием 75 мм и углом зрения 9,0° ⋅ 7,0°/0,16 мрад;
- макрообъектив Working distance(рабочее расстояние) 67 мм, Object/target Size (размер объекта) 23,3 мм х 17,5 мм, Spatial Resolution (IFOV) 60,7 мкм – используется с стандартными линзами.
Большой ЖК-дисплей тепловизора представляет собой сенсорный экран 5" с разрешением 1224 × 768 с высокой яркостью.
Результаты измерения фиксируются на съемной карте памяти типа microSD. Информация передается на компьютер с помощью непосредственного USB-присоединения или по беспроводной связи Wi-Fi или Bluetooth-подключения.
Программное обеспечение тепловизора GUIDE T800:
Тепловизор управляется встроенным и автономным ПО. Метрологически значимым является встроенное в устройство ПО недоступное для внешней модификации.
Программное обеспечение надежно защищено от внешних и ошибочных изменений.
ПО для анализа ThermoTools позволяет проводить комплексный анализ и обработку инфракрасного теплового изображения, полученного с помощью тепловизионных камер Guide, и осуществлять единое администрирование информации. ThermoTools имеет удобный пользовательский интерфейс, мощные функции, упрощенное управление и отвечает за создание в автоматическом режиме быстро сформированных аналитических отчетов для последующей распечатки.
Ключевые особенности тепловизора GUIDE T800:

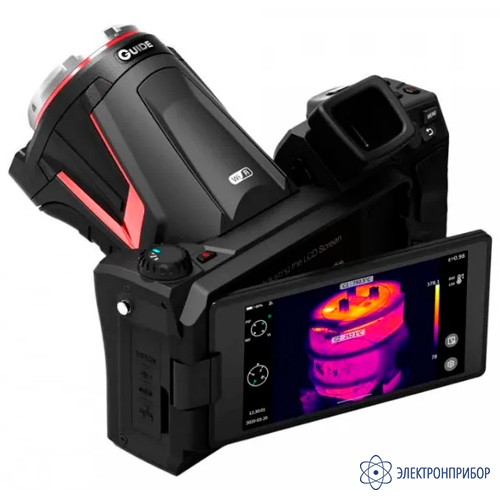

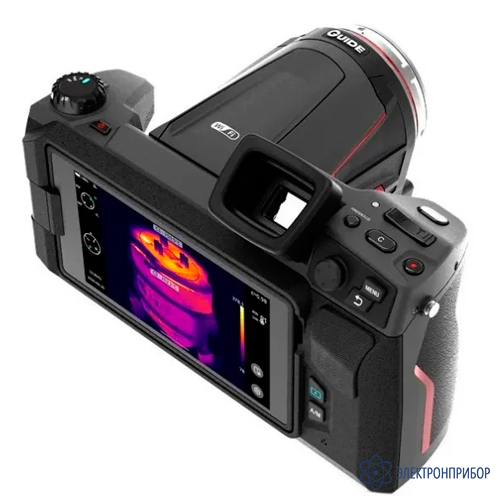

- вращающийся ЖК-дисплей, можно производить съемку из удобного положения и в труднодоступных местах;
- поворотный оптический блок позволяет удобно просматривать полученные снимки и видео;
- операционная система Thermo Tools фиксирует различные значения температур в любой точке термограммы объекта;
- анализ изображения с возможностью комментирования и создание отчетов прямо в тепловизоре;
- несколько режимов изображений, включая инфракрасное фото и визуальные изображения PIP и MIF;
- передача информации по Wi-Fi;
- дополнительный температурный диапазон до 2000 °C (3632 °F) возможен благодаря использованию высокотемпературной линзы;
- серия тепловизоров GuideT применяется для обследования строительных, электрических и промышленных объектов, для энергетического аудита.
-
-
Технические характеристики тепловизора GUIDE T800:
Параметр Значение Спектральный диапазон, мкм от 7,0 до 15,0 Углы поля зрения, градус по горизонтали градус по вертикали (в зависимости от используемого объектива)
стандартный объектив 25,0°´19,0° широкоугольный объектив 45,0°´34,0° телеобъектив 15,0°´11,0° ультра-телеобъектив 9,0°´7,0° Фокусное расстояние, мм (в зависимости от используемого объектива) стандартный объектив 28 широкоугольный объектив 15 телеобъектив 45 ультра-телеобъектив 75 Пространственное разрешение, мрад (в зависимости от используемого объектива) стандартный объектив 0,43 широкоугольный объектив 1,8 телеобъектив 0,27 ультра-телеобъектив 0,16 Коэффициент излучательной способности (изменяемый) от 0,01 до 1,00 Метрологические характеристики камер тепловизионных GUIDE T800 Диапазон измерений температуры (*), °С от -20 (-40**) до +150
от +100 до +800
от +700 до +2000 (опционально, при использовании высокотемпературной линзы)Пределы допускаемой абсолютной погрешности измерений температуры, °С в диапазоне от -40 до +60 °С включительно ±2,0 в диапазоне сверх +60 до +100 °С включительно ±1,0 Пределы допускаемой относительной погрешности измерений температуры в диапазоне свкерх +100 °С, % в диапазоне сверх +100 до +800 °С включительно ±1,0 в диапазоне сверх +800 °С ±2,0 Порог температурной чувствительности (при температуре объекта +30 °С), °С 0,03 Примечание:
(*) – переключается вручную или автоматически;
(**) – по дополнительному заказу.Основные технические характеристики камер тепловизионных GUIDE Т800 Количество пикселей матрицы детектора, пиксели × пиксели 1024 х 768 Шаг пикселя матрицы детектора, мкм 10 Масса, кг, не более 1,35 Запись изображений или частота обновлений, Гц 9 или 30 Габаритные размеры, мм (длина × ширина × высота), не более 206 × 169 × 135 Напряжение питания, В 12 Рабочие условия эксплуатации
температура окружающей среды, °C от -25 до +50 относительная влажность, % от 10 до 95 (без конденсации) Средняя наработка до отказа, ч, не менее 15000 Средний срок службы, лет, не менее 5 -
Комплект поставки GUIDE T800
№ Наименование Количество 1 Тепловизор GUIDE T800 1 2 Аккумулятор 2 3 Зарядное устройство 1 4 SD-карта 1 5 Ремень наплечный 1 6 USB-кабель (Тип С) 1 7 HDMI кабель 1 8 Сетевой кабель 1 9 Руководство по эксплуатации на камеры тепловизионные GUIDE T (на русском языке) 1 10 Транспортировочный кейс 1 Дополнительная комплектация GUIDE T800:
(Поставляется за отдельную плату)
№ Наименование 1 Широкоугольный объектив 2 Телеобъектив 3 Ультра-телеобъектив -
Файлы для GUIDE T800
