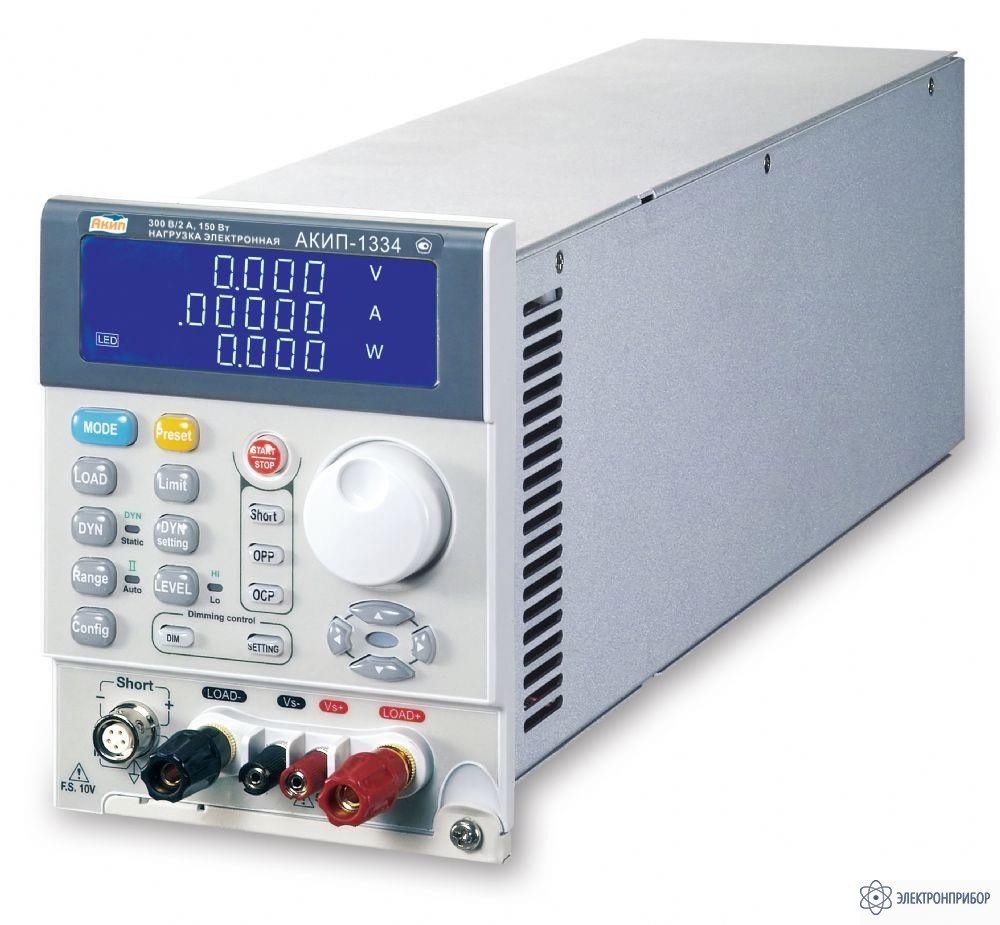

АКИП-1334 — модульная электронная нагрузка постоянного тока

Код товара: 31533
  • 57756-14

    • Гарантия

      1 год

    • Госреестр СИ РФ

      57756-14

    • Производитель

      АКИП

    Особенности модульной электронной нагрузки постоянного тока АКИП-1334

    • Входные параметры нагрузки: пост. напряжение 300 В, ток 2 А, мощность 150 Вт
    • 6 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки, LED режим
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
    • 4-х проводная схема подключения
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
    • Внутренняя память 150 ячеек (профили состояний)
    • Мощность шасси 300 Вт (3302F), 600 Вт (3305F), 1200 Вт (3300F)
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)

  • Технические харакетристики модульной электронной нагрузки постоянного тока АКИП-1334

    Параметр Значение
    Входные параметры
    Напряжение на нагрузке 0…300 В
    Ток в нагрузке 0…0,6 А 0…2 А
    Потребляемая мощность 150 Вт
    Мин. Uвх 6 В (при 2 А)
    Режим постоянного напряжения (CV)
    Диапазон установки 0…30 В 0…300 В
    Погрешность установки ±(0,05%*Uуст+0,05%*Uконечн)
    Дискретность установки 0.0005 В 0,005 В
    Режим постоянного сопротивления (CR)
    Диапазон установки (Ом) 125…125000 3…125
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
    Дискретность установки 0,133 мкСм 2,0833 мОм
    Режим постоянного тока, статический режим
    Диапазон установки 0…0,6 А 0…2 А
    Погрешность установки ±(0,1%*Iуст+0,1%*I конечн)
    Дискретность установки 0, 01 мА 0,04 мА
    Режим постоянного тока, динамический режим
    Диапазон периода переключения нагрузки 0,05…9,999 / 99,99 / 999,9 / 9999 мс
    Дискретность установки 0,001 / 0,01 / 0,1 / 1 мс
    Диапазон скорости (изменения силы тока) 0,48-30 мА/мкс (0,12 мА/мкс) 1,92-120 мА/мкс (0,48 мА/мкс)
    Погрешность ±5% + 1емр (единица младшего разряда)
    Мин. время нарастания 20 мкс
    Режим постоянной мощности (CP)
    Диапазон установки 0…150 Вт
    Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 0,0025 Вт
    Режим LED
    Диапазон напряж. Vo 0…300 В
    Диапазон сопр. Rd 2,5…120 Ом @ Vo – Vd = 0…6 В
    12,5…600 Ом @ Vo – Vd = 6…30 В
    125…6 кОм @ Vo – Vd = 0…6 В
    Разрешение 16 бит
    Погрешность Vd: ± (0,05% от уст. + 0,1% от диап.), Rd: ± (0,05% от уст. + 0,1% от диап.)
    Измерение напряжения
    Диапазон (разрешение) 60 В (1 мВ) 300 В (5 мВ)
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
    Измерение тока
    Диапазон (разрешение) 0,6 A (0,01 мА) 2 A (0,04 мА)
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
    Измерение мощности
    Диапазон (разрешение) 15 Вт (0,25 мВт) 150 Вт (2,5 мВт)
    Погрешность измерения ±(0,1%*Pизм+0,1%*Pконечн)
    Управление затуханием (имитация диммера)
    Диапазон (разрешение) 0…10 В (0,05 В)
    Погрешность установки ±(1%*Uуст+1%*Uконечн)
    Диапазон частот (разрешение) 0…1 кГц (10 Гц)
    Скважность (разрешение) 1%...99% (1%)
    Общие данные
    Выход сигнала КЗ 12 В/ 100 мА (макс.)
    Интерфейс шасси (опции): RS232, LAN, GPIB*, USB (только взамен)
    Габаритные размеры Модуль 108x143x405 мм
    Шасси 3300F - 440х177х445 мм, 3305F - 269х177х445 мм, 3302F - 160х177х445 мм
    Масса Модуль 3,5 кг
    Шасси 3300F - 9,5 кг; 3305F – 7,5 кг; 3302F – 5,5 кг

  • Комплект поставки АКИП-1334

    № Наименование Количество
    1. Модульная электронная нагрузка постоянного тока АКИП-1334 1
    2. Руководство по эксплуатации 1
