ВИД-345 (комплект ГТУ) — магнитно-вихретоковый портативный дефектоскоп

Код товара: 60069
  • 74080-19
    Является модификацией ВИД-345

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      74080-19 до 20.02.2029

    Сертификаты

    Назначение магнитно-вихретокового портативного дефектоскопа ВИД-345:

    Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины трещин (стресс-коррозионных) в металлических конструкциях, в том числе под слоем изоляционного покрытия и/или коррозии. ВИД-345 также применяется для контроля толщины изоляционного покрытия на контролируемом изделии.

    В приборе комбинируются магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.

    ВИД-345 (комплект ГТУ) поставляется в ударопрочном кейсе. В комплектацию входят дополнительные датчик и кабель для его подключения к прибору. Предусмотрена Специализированная калибровка и настройка под задачи Покупателя.

    Объекты, контролируемые ВИД-345:

    • трубы, трубопроводы;
    • нефте- и газопроводы;
    • сосуды, сосуды давления;
    • объекты энергетического производства;
    • детали конструкций, машин и механизмов.

    Преимущества работы магнитно-вихретокового портативного дефектоскопа ВИД-345:

    • Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования;
    • Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия;
    • Оперативная корректировка режимов работы;
    • Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия;
    • Световая, звуковая (в комплекте наушники) сигнализация дефекта.

    Особенности конструкции магнитно-вихретокового портативного дефектоскопа ВИД-345:

    • Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях;
    • Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию;
    • Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ";
    • Предусмотрено оснащение дополнительными сменными датчиками.

    Режимы работы магнитно-вихретокового портативного дефектоскопа ВИД-345:

    Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.

    Прибор работает:

    • по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов);
    • по влажной, грязной поверхности;
    • по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
    Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия Применяется при толщине изоляционного покрытия от 0 до 4 мм
    Режим поиска стресс-коррозионных трещин Применяется при толщине изоляционного покрытия до 10 мм

  • Технические характеристики магнитно-вихретокового портативного дефектоскопа ВИД-345:

    Параметр Значение
    Минимальная глубина выявляемой трещины 0,2-0,5 мм
    Минимальное раскрытие трещины 0,05 мм
    Минимальная длина выявляемой трещины 5 мм
    Диапазон определения глубины трещины 0,3 - 5 мм
    Погрешность определения глубины трещины 0,2 мм + 0,1h (где h - глубина)
    Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения 0 - 6 мм
    Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения 10 %
    Максимальная толщина изоляции, позволяющая производить определение глубины трещины 10 мм
    Материал корпуса электронного блока металл
    Материал датчика корпус - металл, контактная поверхность – высокопрочная керамика, стойкая к истиранию
    Питание прибора автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK
    Непрерывное время работы от аккумуляторов до 10 ч.
    Контроль разряда аккумуляторов есть
    Диапазон рабочих температур -15 ... + 40 °С
    Размеры электронного блока дефектоскопа 150 х 80 х 35 мм
    Размеры штатного датчика N-345 25 х 25 х 60 мм
    Вес электронного блока дефектоскопа не более 500 г

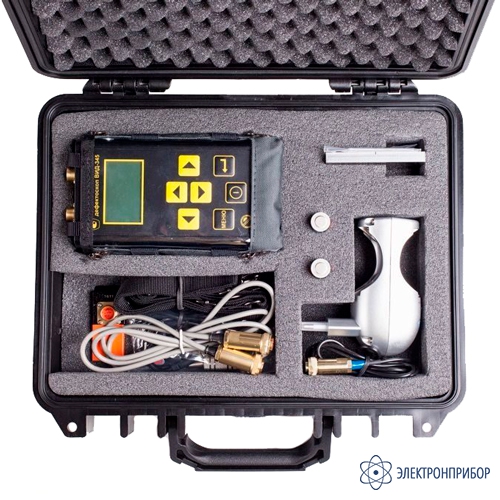

  • Комплект поставки ВИД-345 (комплект ГТУ)

    № Наименование Количество
    1 Электронный блок дефектоскопа ВИД-345 со встроенным аккумулятором 1
    2 Стандартный датчик N-345 2
    3 Кабель для подключения датчика к прибору 2
    4 Контрольный образец с имитацией трещины глубиной 2 мм 1
    5 Контрольный образец изоляционного покрытия толщиной 2 мм 1
    6 Блок аккумуляторов (комплект из 2 шт.)  1
    7 Зарядное устройство 1
    8 Наушники с переходником 1
    9 Руководство по эксплуатации (совмещено с паспортом) 1
    10 Чехол и манжета для закрепления прибора на груди (руке)  1

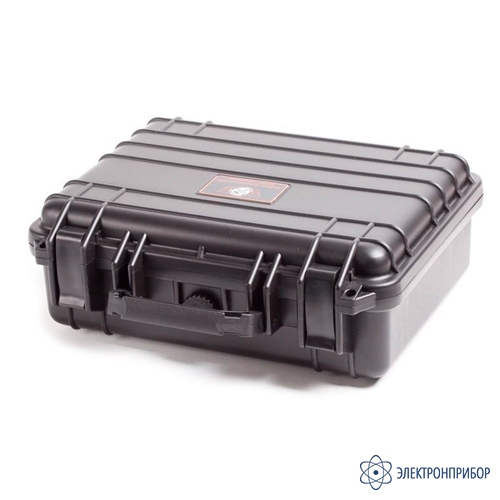

    11 Специализированный кейс для транспортировки и хранения 1

  • Дополнительная комплектация ВИД-345 (комплект ГТУ)
