УВНФ-110 СЗ, УВНФ 110 СЗ, УВНФ110СЗ

Указатели высокого напряжения

УВНФ-110СЗ — фазоуказатель высокого напряжения однополюсный 110 кВ

Сохранить в PDF Распечатать
  • Назначение фазоуказателя однополюсного УВНФ-110СЗ:

    Однополюсный светозвуковой фазoуказатель высокого напряжения УВНФ-110СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением 110кВ, частотой 50 и 60 Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 98% (при температуре + 25°C) .

    Принцип действия фазaуказателя напряжения УВНФ-110СЗ основан на преобразовании электрических сигналов в светозвуковые. Фазoуказатель относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.

    Фазоуказатель УВНФ-110СЗ позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4-х звенной изолирующей оперaтивной штангой ШО-10-4–6,6 длиной 6,6 м и с земли без подъема на опору ВЛ.

    Фазоуказатель УВНФ-110СЗ отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

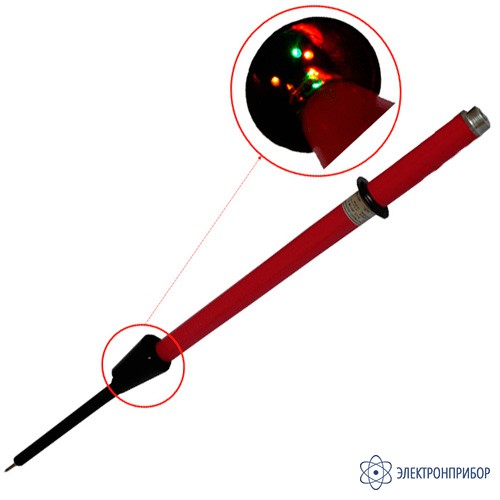

    Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Фазоуказатель УВНФ-110СЗ обладает возможностью самопроверки работоспособности перед эксплуатацией.

    Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч. Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВНФ-110СЗ изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.

  • Технические характеристики фазоуказателя однополюсного УВНФ-110СЗ:

    Параметр Значение
    Напряжение (порог) срабатывания фазоуказателя, кВ, не выше 27,5
    Максимальное рабочее напряжение, кВ 110
    Виды индикации:
    Светозвуковая:
    Импульсная
    Прерывистая
    Время фиксации (запоминания) фазы, сек, 5
    Время сохранения зафиксированной фазы, сек, 12
    Габаритные размеры указателя, мм, Ф72 х 2600
    Масса, кг, не более 2
  • Комплект поставки УВНФ-110СЗ

    Наименование Количество
    1 Фазoуказатель однополюсный УВНФ-110СЗ 1
