Pundit Lab+ — прибор ультразвуковой

Код товара: 63935
  • 84054-21

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      84054-21 до 14.12.2026

    • Производитель

      Proceq

    Назначение прибора ультразвукового Pundit Lab+:

    Прибор ультразвуковой Pundit (далее – прибор ультразвуковой) предназначен для измерений времени распространения ультразвуковых колебаний (УЗК) в строительных материалах, бетоне, горных породах, композитах, керамике и других материалах.

    Описание прибора ультразвукового Pundit Lab+:

    Принцип действия прибора ультразвукового основан на измерении временного интервала между моментом излучения и моментом приёма ультразвукового (УЗ) импульса, прошедшего через контролируемый объект или конструкцию при известной базе прозвучивания. Данные о времени или скорости распространения УЗ импульса используются для определения прочности бетона, кирпича и силикатных камней по экспериментально установленным в соответствии с методиками ГОСТ 17624-2012 и ГОСТ 24332-88 градуировочным зависимостям «время распространения УЗ импульса – прочность строительного материала».

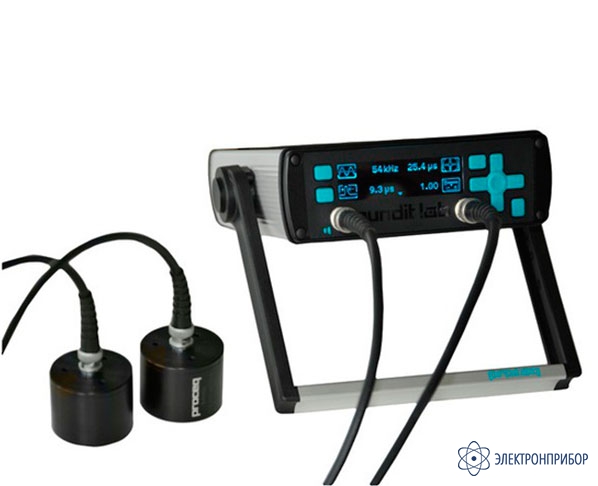

    Прибор ультразвуковой представляет собой электронный блок с подключаемыми к нему при помощи соединительных кабелей УЗ пьезоэлектрическими преобразователями (ПЭП) для сквозного или поверхностного прозвучивания.

    УЗ ПЭП состоит из генераторного блока, предназначенного для формирования и излучения ультразвуковых импульсов в контролируемый объект, и приемного блока, предназначенного для приема и первичной обработки принятых УЗ импульсов, прошедших через контролируемый объект.

    Прибор ультразвуковой Pundit использует с УЗ ПЭП с рабочими частотами 24, 54, 150, 250 и 500 кГц (продольная УЗ волна) и УЗ ПЭП с рабочей частотой 40 кГц с сухим контактом (поперечная УЗ волна).

    Прибор ультразвуковой Pundit выпускается в следующих модификациях: Pundit Lab+ и Pundit PL-200, которые отличаются друг от друга конструкцией и функциональными возможностями электронных блоков. Прибор Pundit Lab+ позволяет контролировать форму сигнала на вынесенном осциллографе, на встроенном экране электронного блока или с помощью программного обеспечения Pundit Link на вынесенном ПК. Обе модификации совместимы с УЗ ПЭП разного исполнения.

    Электронный блок прибора Pundit Lab+ обеспечивает установку системных настроек, выбор измеряемых параметров, автоматическую настройку уровня излучаемого ультразвука и усиления УЗ импульсов, установку длительности импульса, хранение результатов измерений во встроенной памяти.

    Электронный блок прибора Pundit PL-200 имеет все возможности Pundit Lab+ и обеспечивает ряд дополнительных возможностей:
    - качественная визуализация информации о форме сигнала на графическом экране блока;
    - доступ к настройкам параметров измерений через графический экран;
    - ручная регулировка порога распознавания сигнала (с помощью активного курсора);
    - функции масштабирования и прокрутки для анализа сигналов;
    - встроенный усилитель сигнала для работы с кабелями до 30 м.

    Ограничение доступа к метрологически значимым узлам обеспечивается специальной конструкцией корпуса и пломбированием одного или нескольких стягивающих винтов корпуса, залитых локтайтом.

  • Технические характеристики прибора ультразвукового Pundit Lab+:

    Параметр Значение
    Диапазон измерений времени распространения УЗК, мкс от 1 до 9985
    Пределы допускаемой абсолютной погрешности измерений времени распространения УЗК при нормальных условиях, мкс:
    - для УЗ ПЭП с рабочими частотами 24, 54, 150, 250 и 500 кГц (продольная УЗ волна)
    - для УЗ ПЭП 40 кГц с сухим контактом (поперечная УЗ волна)    		 ±(0,10 + 0,01∙t*)
    ±2
    *где t – измеренное время распространения УЗК в мкс.
    ** При использовании УЗ ПЭП 40 кГц с сухим контактом (поперечная УЗ волна).
    Уровни усиления сигнала 1x, 2x, 5x, 10x, 20x, 50x, 100x, 200x, 500x, 1000x, AUTO
    Рабочие частоты УЗ ПЭП, кГц 24, 40, 54, 150, 250, 500
    Пределы допускаемого отклонения частот УЗ ПЭП, % ±10
    Диапазон показаний времени распространения УЗК, мкс от 0,1 до 9999
    Пределы допускаемой абсолютной погрешности показаний времени распространения УЗК, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, мкс ±(0,050 + 0,005∙t*)
    Электропитание, напряжение, В
    - 4 аккумулятора типа AA
    - через зарядное устройство USB < 500 мА
    - непосредственно через кабель USB ПК
    Время работы при полностью заряженных аккумуляторах, ч, не менее
    4,8±0,4
    5,00±0,25
    5,00±0,25
    20
    Нормальные условия:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха при 25 °C, %, не более
    от +15 до +35
    95
    Рабочие условия эксплуатации:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха при 25 °C, %, не более
    от -10 до +60
    95
    Габаритные размеры электронных блоков (длина×высота×ширина), мм, не более 172×55×220
    Длина кабеля BNC, мм, не менее 1450
    Масса электронного блока, кг, не более 1,300
    *где t – измеренное время распространения УЗК в мкс

  • Комплект поставки Pundit Lab+

    № Наименование Количество
    1 Электронный блок прибора ультразвукового Pundit Lab+ 1
    2 УЗ ПЭП* 54 кГц 2
    3 Кабель BNC длиной 1,5 м 2
    4 Калибровочный образец 1
    5 Контактная жидкость (гель) 1
    6 Переходник с кабелем USB 1
    7 Программное обеспечение (Диск) 1
    8 Футляр 1
    9 Руководство по эксплуатации 1

    * По заказу поставляются УЗ ПЭП: продольной УЗ волны 24, 150, 250 и/или 500 кГц; поперечной УЗ волны 40 и/или 250 кГц.

    Дополнительная комплектация Pundit Lab+:

    (Поставляется за отдельную плату)

    № Наименование
    1 Преобразователь 24 кГц (для работы необходимы два преобразователя)
    2 Преобразователь 54 кГц (для работы необходимы два преобразователя)
    3 Преобразователь 150 кГц (для работы необходимы два преобразователя)
    4 2 экспоненциальных преобразователя 54 кГц, включая калибровочный стержень
    5 Преобразователь 250 кГц (для работы необходимы два преобразователя)
    6 Преобразователь 500 кГц (для работы необходимы два преобразователя)
    7 2 преобразователя поперечной волны 250 кГц, включая контактную смазку
    8 Переносной футляр Pundit lab
    9 Усилитель для длинных кабелей (>10 м) и экспоненциальный преобразователь (не требуется для Pundit Lab+)
    10 Кабель с разъемом BNC, L=1,5 м (5 футов)
    11 Кабель с разъемом 2x BNC, L=3,6 м (12 футов)
    12 Кабель с разъемом BNC, L=10 м (33 футов)
    13 Кабель с разъемом BNC, L=30 м (100 футов)
    14 Ультразвуковой гель, бутылка 250 мл
    15 Контактная смазка для поперечной волны
    16 Калибровочный стержень 25 мкс для Pundit
    17 Калибровочный стержень 100 мкс для Pundit
    18 Кабель USB, 1,8 м
    19 Зарядное устройство USB, стандартное
    20 Пробный блок Pundit Lab
    21 Комплект держателей преобразователей
