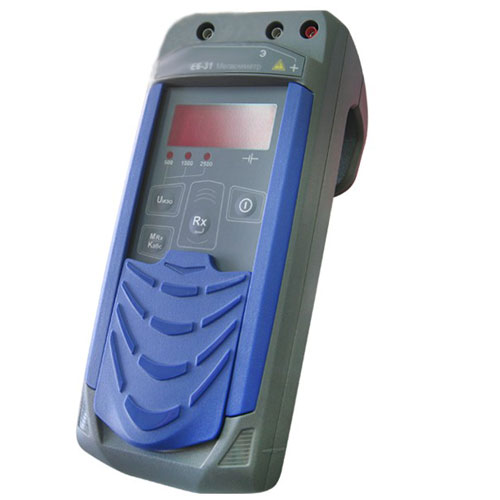

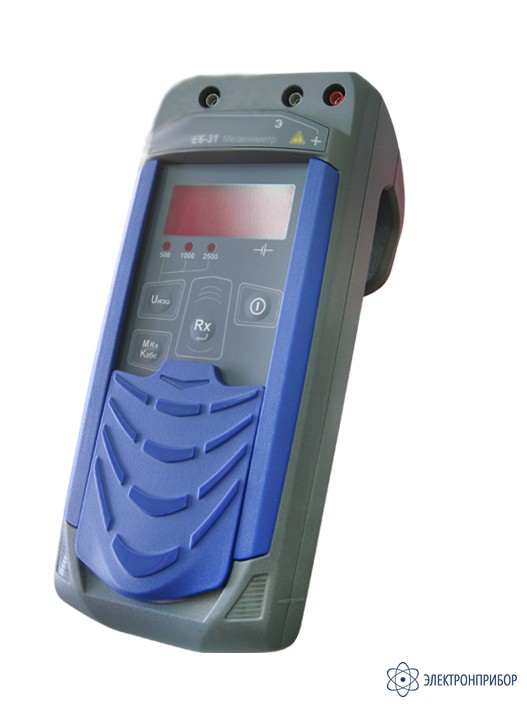

Е6-31 — цифровой мегаомметр

Сохранить в PDF Распечатать
  • Сертификаты

    Назначение цифрового мегаомметра Е6-31:

    Цифровой мегаомметр Е6-31 предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 700 В. Современный эргономичный корпус, новейшая элементная база, привлекательная цена.

    Принцип действия мегаомметра Е6-31 при измерении сопротивления изоляции основан на измерении силы тока через объект измерения при приложении испытательного напряжения постоянного тока. Величина сопротивления отображается на дисплее. Диапазоны измерения переключаются автоматически.

    Особенности цифрового мегаомметра Е6-31:

    • Измерение напряжения;
    • Автоматический расчет коэффициента абсорбции;
    • Автоматический выбор диапазонов измерения;
    • Защита от подключения к не обесточенной сети или внезапной подачи напряжения во время измерений;
    • Программируемое время измерения сопротивления от 1 до 10 минут;
    • Индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
    • Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54;
    • Высокая помехоустойчивость в измеряемой цепи;
    • Автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
    • Светодиодный дисплей;
    • Индикация состояния внутреннего источника питания;
    • Система защиты аккумулятора от перезаряда;
    • Защита от неправильного включения;
    • Высокая помехоустойчивость;
    • Сохранение в памяти последнего изменения.
  • Технические характеристики цифрового мегаомметра Е6-31:

    Параметр Значения
    Измерение электрического сопротивления изоляции постоянному току
    Диапазоны измерения сопротивления и предел основной абсолютной погрешности от 1 кОм до 999 МОм ± (0,03 х R + 3 е.м.р)
    (испытательное напряжение не менее 250 В)
    от 1,00 до 99,9 ГОм ± (0,03 х R + 3 е.м.р) ± (0,05 х R + 5 е.м.р)*
    (испытательное напряжение не менее 250 В)
    от 10,0 до 99,9 ГОм ± (0,05 х R + 5 е.м.р)*
    (испытательное напряжение не менее 500 В)
    от 100 до 300 ГОм ± (0,15% + 10 емр)*
    (испытательное напряжение не менее 500 В)
    Испытательные напряжения постоянного тока
    Значение испытательного напряжения на разомкнутых гнездах 500, 1000, 2500 В
    Пределы допускаемой основной относительной погрешности установки испытательного напряжения не более +15%
    Измерение напряжения переменного тока
    Диапазон измерения действующего значения напряжения от 40 до 700 В
    Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока частотой 50 Гц ± (0,05 × U + 3 е.м.р.)
    Общие технические характеристики
    Напряжение питания постоянного тока (встроенный аккумулятор) от 5,2 до 7,5 В
    Электрическая прочность изоляции при воздействии испытательного напряжения постоянного тока не менее 9,9 кВ
    Сопротивление изоляции не менее 20 МОм
    Габаритные размеры (длина × ширина × высота) не более 250 х 110 х 90 мм
    Масса не более 0,8 кг
    Рабочие условия эксплуатации:
    - температура
    - относительная влажность при температуре воздуха 30 °С

    от минус 30 до +50 °С
    до 90 %

    е.м.р – единица младшего разряда
    R, U - значения измеряемых, соответственно, сопротивления и напряжения
    *погрешность нормирована при использовании кабеля измерительного РЛПА.685551.001

  • Комплект поставки Е6-31

    Наименование Количество
    1. Цифровой мегаомметр Е6-31 1
    2. Аккумулятор Ni-MH 6 В 1
    3. Адаптер для заряда аккумулятора 1
    4. Батарейный отсек РАПМ.436244.003 1
    5. Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м 1
    6. Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м 1
    7. Кабель РЛПА.685641.002 – соединительный, длиной 1,5 м 1

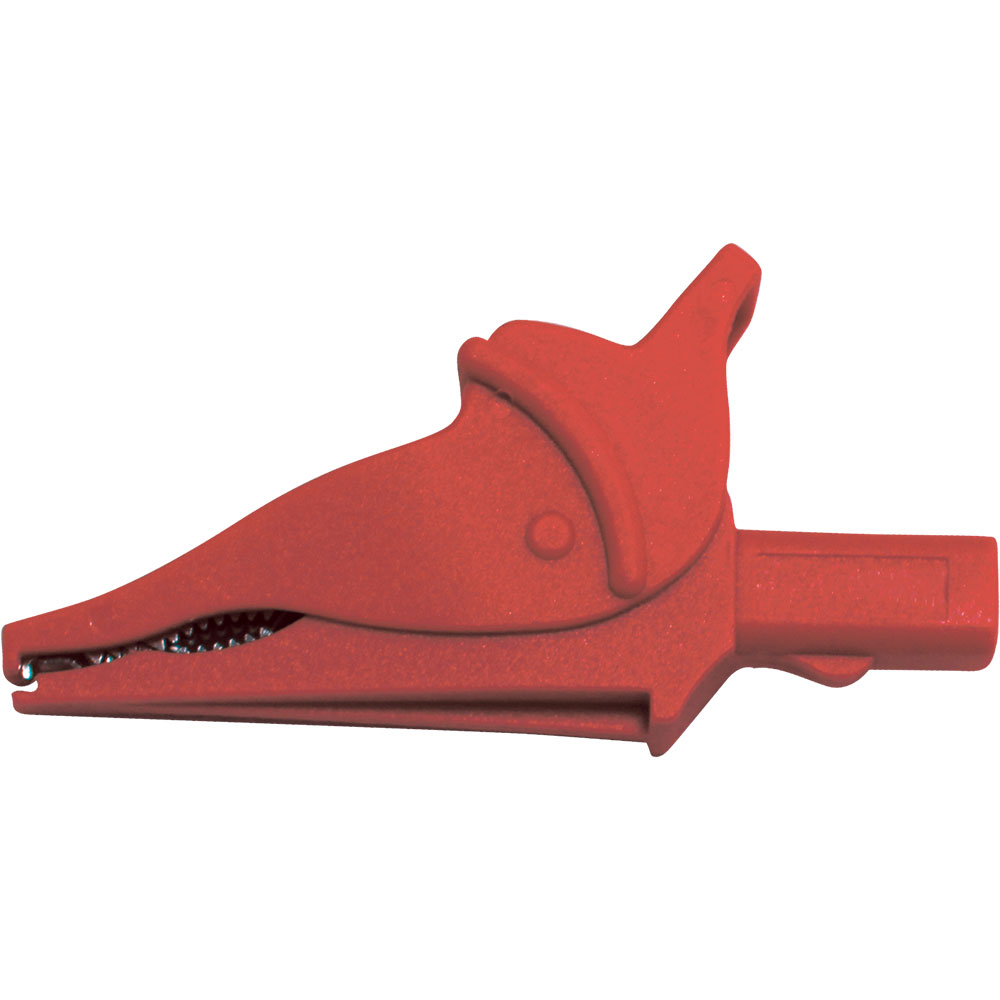

    8. Зажим типа «крокодил» 1
    9. Сумка для переноски мегаомметра 1
    10. Упаковка транспортная 1
