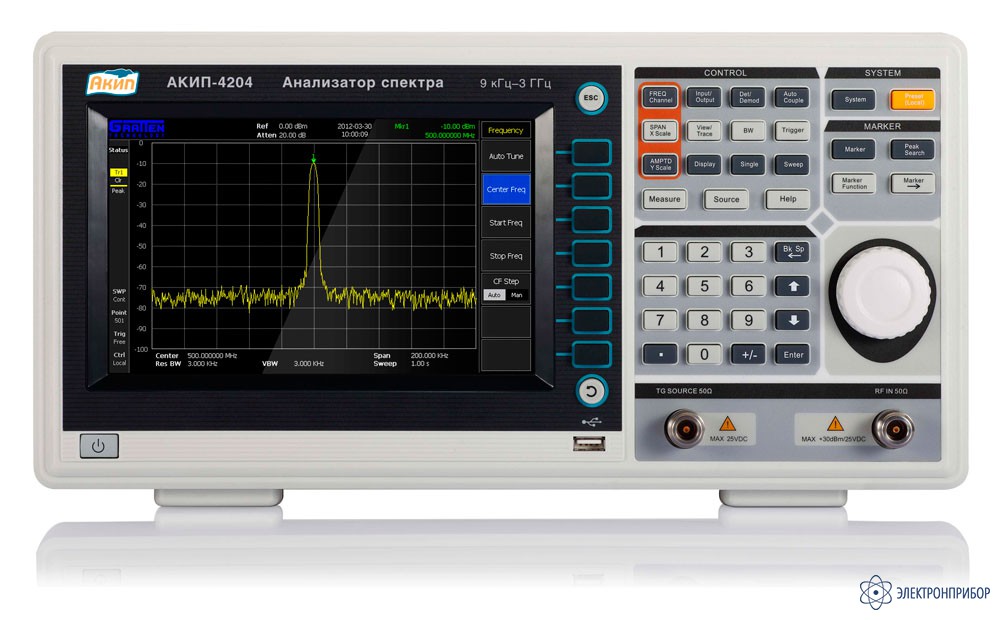

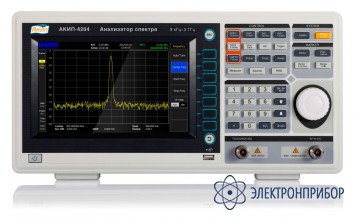

АКИП-4204/1 с трекинг генератором — анализатор спектра

Код товара: 36726
  • 70619-18
    Является модификацией АКИП-4204/1

    • Гарантия

      1 год

    • Госреестр СИ РФ

      70619-18 до 23.03.2028

    • Производитель

      АКИП

    Сертификаты

    Особенности анализаторов спектра АКИП серии 4204:

    • Частотный диапазон: 9 кГц...1,5 ГГц/ 3 ГГц/ 7,5 ГГц;
    • Фазовый шум -95 дБн/Гц, отстройка на 10 кГц;
    • Погрешность измерения амплитуды < 1,0 дБ;
    • Уровень собственных шумов <-148 дБм;
    • Разрешение полосы обзора: 1 Гц;
    • Встроенный предусилитель;
    • Опция: трекинг генератор 7,5 ГГц;
    • Маркерные измерения;
    • Диагональ экрана 21,5 см (разрешение 800х480);
    • Интерфейсы USB, RS-232C/ VGA (на выбор), LAN.

  • Технические характеристики анализаторов спектра АКИП серии 4204:

    Параметр АКИП-4204 АКИП-4204/1 АКИП-4204/2
    Частота
    Частотный диапазон 9 кГц…3000 МГц 9 кГц…1500 МГц 9 кГц…7500 МГц
    Погрешность источника опорной частоты ± 1×10-7
    Полоса обзора Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
    Плотность фазовых шумов -95 дБн/Гц, отстройка на 10 кГц
    -105 дБн/Гц, отстройка на 100 кГц
    -120 дБн/Гц, отстройка на 1 МГц    		 -100 дБн/Гц, отстройка на 10 кГц
    -105 дБн/Гц, отстройка на 100 кГц
    -120 дБн/Гц, отстройка на 1 МГц    		 -95 дБн/Гц, отстройка на 10 кГц
    -105 дБн/Гц, отстройка на 100 кГц
    -120 дБн/Гц, отстройка на 1 МГц
    Скорость развертки 10 мс … 3000 с
    Полоса пропускания
    Полоса пропускания ПЧ 1 Гц… 3 МГц (шаг 1-3-10)
    Полоса пропускания ПЧ 1 Гц… 3 МГц (шаг 1-3-10)
    Погрешность установки полосы пропускания ПЧ ± 5 %
    Полоса пропускания видео 1 Гц…3 МГц (шаг 1-3-10)
    Амплитуда
    Диапазон измерений Собственный шум … +10 дБмВт (100 кГц … 2 МГц, предусилитель выключен)
    Собственный шум … +20 дБмВт (2 МГц … 3 ГГц)
    Максимальный входной уровень 30 дБмВт, постоянное 25 В
    Опорный уровень -100…30 дБмВт (шаг 1 дБ)
    Диапазон смещения опорного уровня (аттенюатор) 0 дБ … 50 дБ (шаг 10 дБ)
    Погрешность измерения ± 1,5 дБ на 100 МГц
    Погрешность логарифмической шкалы дисплея ≤ 1% (в диапазоне индикации до 100 дБ)
    Средний уровень собственных шумов Предусилитель выключен:
    Опорный уровень ≤- 50 дБм
    -120 дБм: 100 кГц … 10 МГц
    -130 дБм: 10 МГц … 2,5 ГГц
    -120 дБм: 2,5 ГГц … 3 ГГц
    Предусилитель выключен:
    Опорный уровень ≤- 70 дБм
    -130 дБм: 100 кГц … 10 МГц
    -148 дБм: 10 МГц … 2,5 ГГц
    -140 дБм: 2,5 ГГц … 3 ГГц
    КСВ < 1.5:1, (10 МГц … 3 ГГц, аттенюатор 10 дБ или 20)
    Гармонические искажения < -70 дБн при входном уровне –40 дБмВт
    Интермодуляционные искажения 3-го порядка < -70 дБн при входном уровне –30 дБмВт
    Входы
    ВЧ вход Соединитель N-типа; 50 Ом
    Вход опорной частоты Соединитель BNC-типа; 10 МГц; 0…10 дБм
    Дополнительные функции
    Маркер измерения частоты Разрешение: 1 Гц
    Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.)
    Измерение мощности Соотношение мощностей в смежных каналах; измерение мощности в канале
    Опция: трекинг генератор
    Диапазон частот 5 МГц … 1,5/ 3/ 7,5 ГГц (в зависимости от модели)
    Выходной уровень 0 … - 25 дБм (шаг 1 дБ)
    Неравномерность АЧХ ± 3 дБ
    КСВ < 2,0: 1
    Соединитель N-типа; 50 Ом
    Общие данные
    Дисплей TFT ЖК-дисплей, разрешение 800 х 480, диагональ 21,5 см
    Интерфейс USB, LAN, (RS232 или VGA)*
    Напряжение питания 100…240 В, 50/ 60/ 400 Гц (35 Вт)
    Габаритные размеры 410 х 210 х 136 мм
    Масса 7 кг

    *Примечание: Одновременно может быть установлен один из указанных интерфейсов (заводская установка).

  • Комплект поставки АКИП-4204/1 с трекинг генератором

    № Наименование Количество
    1. Анализатор спектра АКИП-4204/1 1
    2. Встроенная опция трекинг-генератора 1
    3. Шнур питания 1
    4. Кабель SMA-SMA 1 м 1
    5. Кабель BNC-BNC 1,5 м 1
    6. Антенна 1
    7. N-BNC 1
    8. N-SMA 1
    9. SMA – 2.92 1
