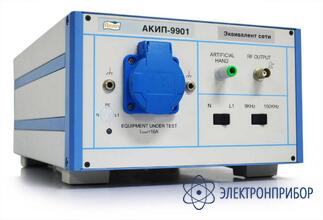

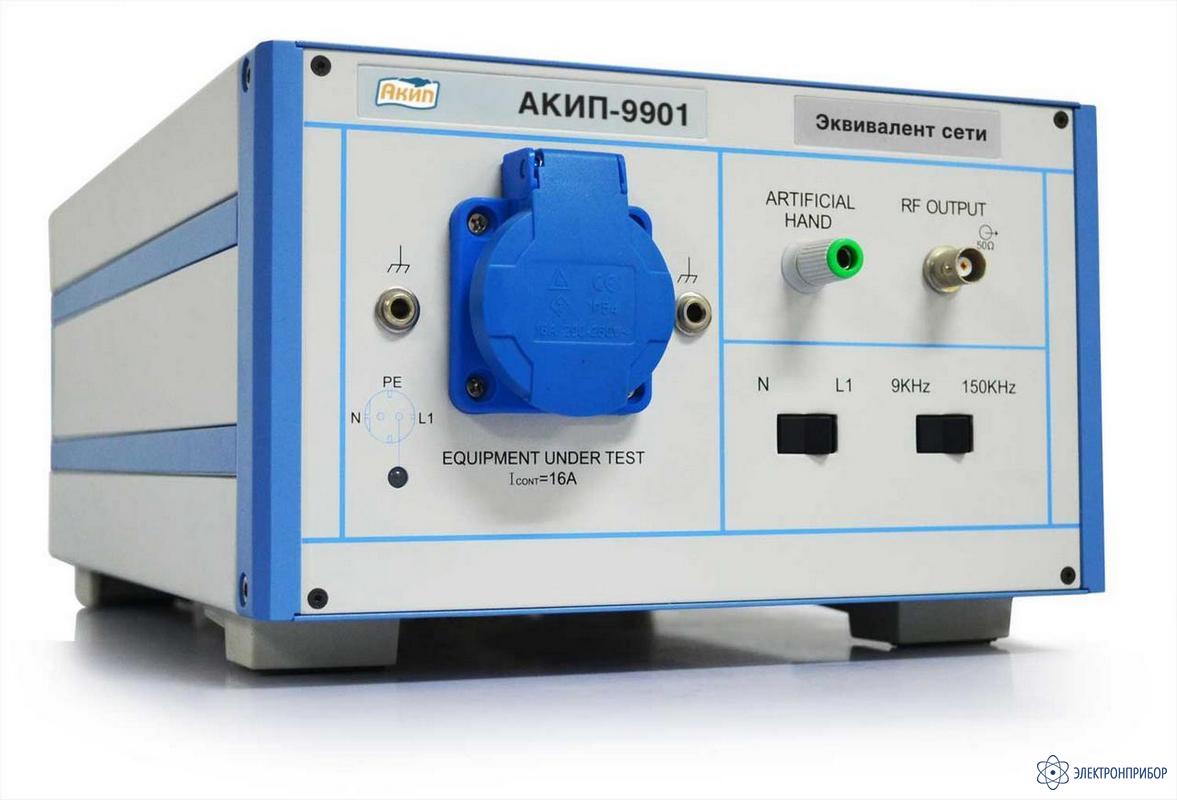

АКИП-9901 — 2-х проводный V образный эквивалент сети
Код товара: 39025-
2-3 дня
-
Гарантия
1 год
-
Госреестр СИ РФ
93986-24 до 02.12.2029
-
Производитель
Описание эквивалента сети АКИП-9901:
АКИП-9901 – это компактный 2-х проводный V образный эквивалент сети (ЭС) для измерения помех сети питания, вызванных потребителем при анализе ЭМС. Предназначен для измерения напряжения индустриальных радиопомех вызванных тестируемым устройством.
В сочетании с анализатором спектра (селективным микровольтметром, измерителем уровня ВЧ радиопомех) обеспечивает измерения несимметричных напряжений помех, отдаваемых электрооборудованием в виде кондуктивных высокочастотных помех в подключенные сети питания в диапазоне частот 9 кГц … 30 МГц.
Основные задачи эквивалента сети АКИП-9901:
- Питание испытуемого оборудования от сети;
- Обеспечение стандартизованного сопротивления нагрузки;
- Выделение помех, вносимых испытуемым оборудованием в сеть питания, для осуществления возможности их оценки измерительным приемником (анализатором спектра);
- Изоляцию испытуемых цепей от помех источника питания (ЭС выполнен с использованием индуктивностей с воздушным сердечником).
Особенности и функциональность эквивалента сети АКИП-9901:
- Гнездо «исскуственная рука»*;
- Аттенюатор 10 дБ в ВЧ тракте;
- Переключаемый фильтр верхних частот 150 кГц;
- Внешний источник питания через подключаемый блок ввода для тестирования на нестандартных постоянных и переменных напряжениях;
- Соответствие: EN61326 (ЭМС), EN61010;
- Управление эквивалентом в ручную режиме.
* Устройство из последовательно соединенных конденсатора и резистора, подключаемое между корпусом источника индустриальных радиопомех и землей, для имитации влияния руки оператора (artificial hand).
-
-
Технические характеристики
Характеристики Параметры АКИП-9901 Основные характеристики Диапазон частот 9 кГц … 30 МГц Калибровочный коэффициент -10 дБм Погрешность калибр. коэфф. ± 2 дБм Максимальный рабочий ток 16 А Параметры импеданса 50 Ом II (50 мкГн + 5 Ом) Модуль входного сопротивления предел ±1,14 Ом (9 кГц), ±10,10 Ом (30 МГц) Фаза входного сопротивления предел ±11,5° Эквивалент руки оператора 220 пФ + 511 Ом Встроенный аттенюатор 10 дБ Линейное напряжение/ частота 50 В пост.; ~ 240 В 50/60 Гц (+/- 10 %) Выбор тестируемой фазы N, L1 Пороговое значение 124 дБмкВ ВЧ-фильтр Диапазон частот 9 кГц, 150 кГц (переключаемый) Разъемы Измерительный выход 50 Ом BNC Гнездо питания для испытуемого Евророзетка (3-х конт. Шуко-гнездо) Эквивалент руки оператора 4 мм типа «Банан» Общие данные Габаритные размеры 338 х 237 х 133 мм Масса (не более), кг 4.2 Условия эксплуатации 5…45°С, относ. влажность до 80% (до 30 °С) -
Комплект поставки АКИП-9901
№ Наименование Количество 1. 2-х проводный V образный эквивалент сети АКИП-9901 1 2. Кабель питания 1 3. Кабель BNC (2 м) 1 4. Адаптер BNC-N 1 5. Руководство по эксплуатации 1 -
Совместимость с АКИП-9901
-
АКИП-4204/1, анализатор спектра
Снят с производства
Замена: АКИП-4212/1Подобрать аналог
