Анализаторы спектра

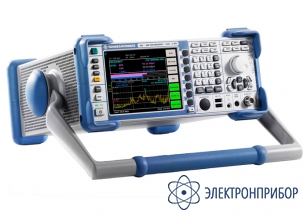

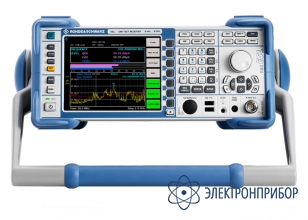

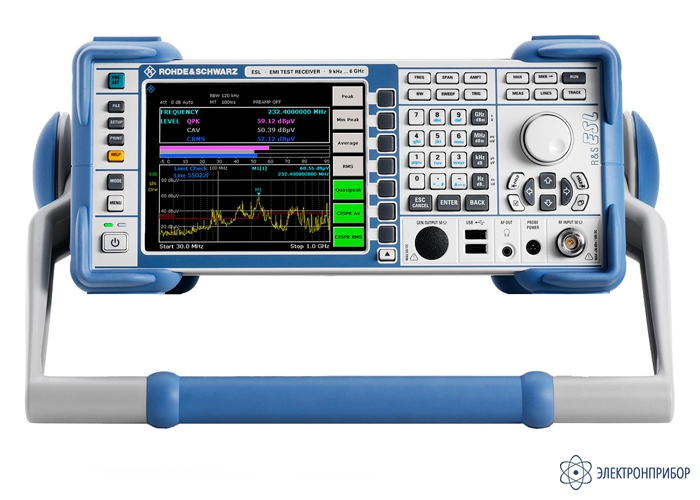

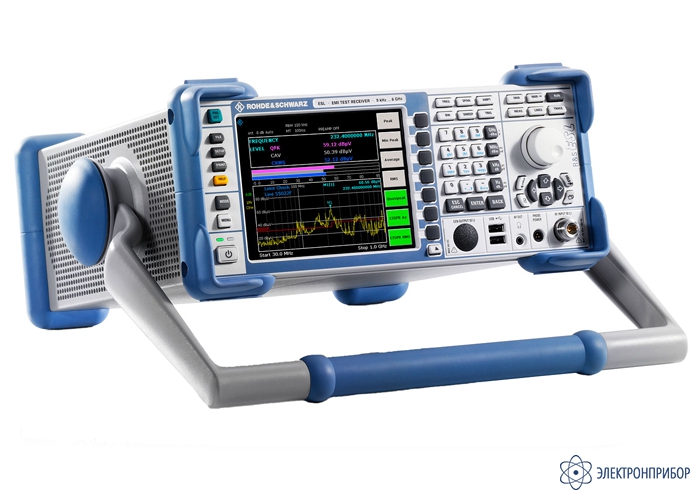

ESL — тестовый приемник электромагнитных помех
Код товара: 52946-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
41606-09 до 23.09.2024
-
Производитель
Назначение тестового приемника электромагнитных помех ESL:
Тестовый приемник ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС, согласно последним стандартам, и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник ESL – это идеальный выбор в условиях ограниченного бюджета.
Тестовый приемник ESL выпускается в нескольких исполнениях:
Особенности тестового приемника электромагнитных помех ESL:
- Диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС;
- Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра;
- Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний;
- Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также усредняющий по постоянной времени прибора и со среднеквадратическим усреднением согласно последней версии стандарта CISPR 16-1-1;
- Компактный, легкий прибор, который может работать от батареи в случае мобильного применения.
Особенности тестового приемника электромагнитных помех ESL:
Высокоточные, воспроизводимые результаты благодаря отличным ВЧ-характеристикам:
- Погрешность по амплитуде: 0,5 дБ;
- Точка компрессии по уровню 1 дБ: +5 дБмВт;
- ВЧ-вход с защитой от импульсного напряжения: до 10 мВтс;
- Средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц);
- Полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.).
Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками:
- Два измерительных прибора в одном: тестовый ЭМП-приемник и анализатор спектра;
- Малые затраты на приобретение;
- Наилучшие ВЧ-характеристики среди приборов своего класса;
- Исчерпывающий набор измерительных функций и методов оценивания;
- Недорогие, легко подключаемые опции.
Интуитивно понятное управление, как у всех тестовых приемников компании Rohde&Schwarz:
- Настройки режима сканирования в понятном табличном представлении;
- Возможность одновременного измерения с помощью нескольких детекторов;
- Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами;
- Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK;
- Одновременное измерение с использованием до четырех детекторов;
- Отображение крупной столбчатой диаграммы при использовании функции удержания максимального значения MAX HOLD для более четкого представления измеренных значений.
Простота модернизации, большой набор интерфейсов:
- Подключение и работа с опциями без разборки прибора;

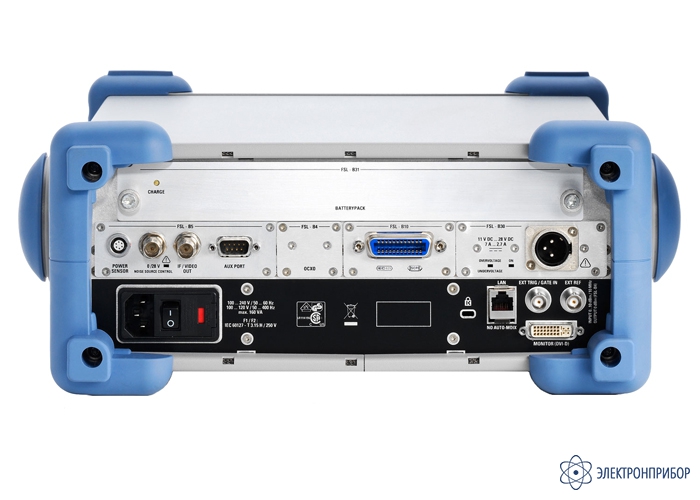

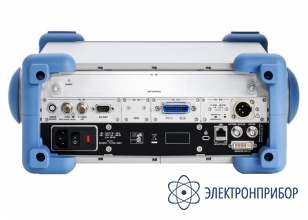

- Дополнительные интерфейсы, расширяющие возможности применения тестового приемника ESL (выход видео-сигнала, выход ПЧ, дистанционное управление цепями стабилизации импеданса линии).
Легкий и компактный, подходит для монтажа, обслуживания и штатной работы:
- Простота транспортировки благодаря компактным разме- рам и малому весу;
- Работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция);
- Измерение мощности с помощью датчиков мощности R&S®NRP-Zxx.
-
-
Технические характеристики тестового приемника электромагнитных помех ESL:
Параметр Значение ESL3 ESL6 Диапазон частот от 9 кГц до 3 ГГц от 9 кГц до 6 ГГц Точность воспроизведения частоты 1 × 10-6 С опорным генератором R&S®FSL-B4 (OCXO) 1 × 10-7 Время измерения Режим приемника/сканирование (на шаг частоты) выбор от 100 мкс до 100 с Режим анализатора/время развертки выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с Полоса разрешения (по уровню –3 дБ) от 10 Гц до 10 МГц с кратностью шага 1/3 Полоса разрешения (по уровню –6 дБ) 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.) Полоса видеофильтра от 1 Гц до 10 МГц с кратностью шага 1/3 Уровень Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ) +30 дБмВт (= 1 Вт) Максимальная импульсная энергия 10 мВт·с Максимальное импульсное напряжение 150 В Точка пересечения третьего порядка (TOI) тип. +18 дБмВт Точка компрессии по уровню 1 дБ +5 дБмВт Средний уровень собственных шумов (DANL) (с полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем R&S®FSL-B22) 9 кГц < f < 3 МГц тип. –115 дБмВт f = 500 МГц тип. –162 дБмВт f = 3 ГГц тип. –158 дБмВт Детекторы полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS) Погрешность измерения уровня f < 3 ГГц (<0,5 дБ)
f < 6 ГГц (<0,8 дБ)Следящий генератор нет Основные технические характеристики Нормальные условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
от +18 до +28
от 30 до 80Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
от 0 до +50
от 40 до 95Условия хранения и транспортирования:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от -40 до +70
95Питание от сети переменного тока:
- напряжение, В
- частота, Гц
от 100 до 240
от 50 до 400Потребляемая мощность, Вт, не более 65 Напряжение питания постоянного тока с опцией R&S FSL-B30, В от 10 до 28 Ток питания с опцией R&S FSL-B30, А от 2 до 8 Время прогрева, мин 30 Габаритные размеры (ширина×высота×глубина), мм 409×158×465 Масса, кг, не более 8 -
Комплект поставки ESL
№ Наименование Количество 1 Тестовый приемник электромагнитных помех ESL в выбранном исполнении 1 2 Сетевой шнур 1 3 Руководство по эксплуатации 1 4 Методика поверки 1 -
Модификации ESL
