АКИП-4221 — анализатор сигналов и спектра

Код товара: 85661
  • 98815-26

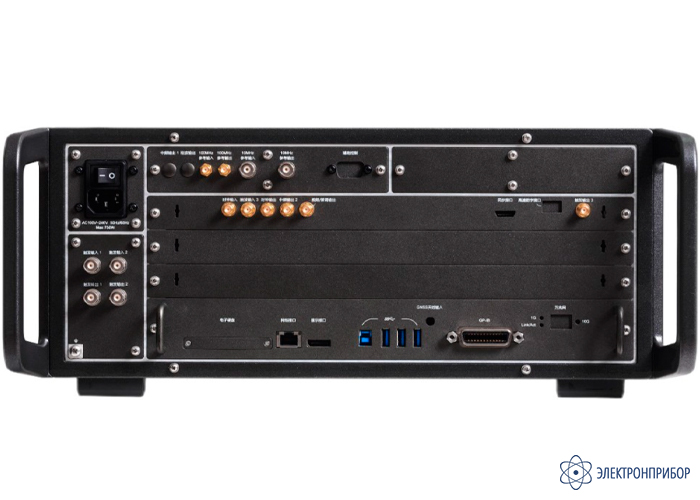

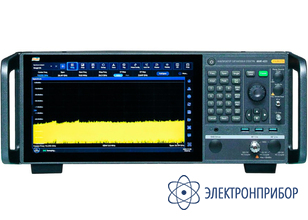

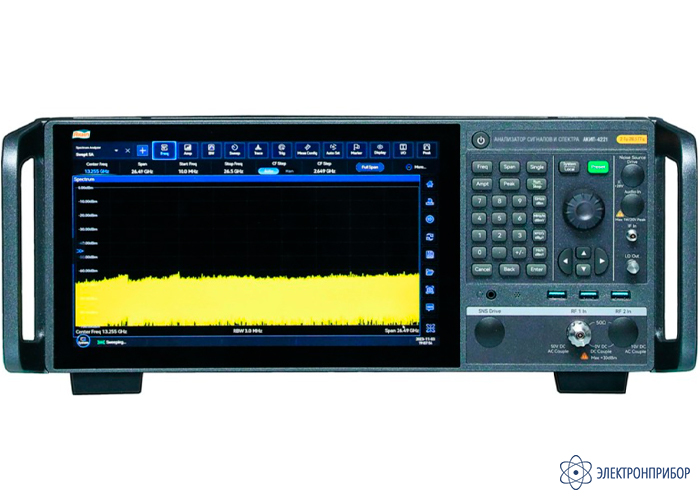

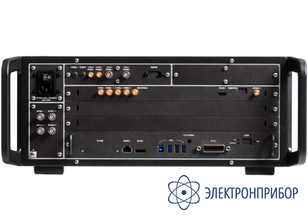

    Анализатор сигналов и спектра АКИП-4221 Анализатор сигналов и спектра АКИП-4221
    7 вариантов исполнения

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      98815-26 до 23.06.2031

    • Производитель

      АКИП

    Особенности анализатора сигналов и спектра АКИП-4221:

    • многофункциональный анализатор сигналов:
      - анализатор спектра;
      - анализатор спектра реального времени — опция H41;
      - измеритель коэффициента шума — опция H48;
      - измеритель фазового шума — опция S04;
      - анализатор векторных сигналов — опция S12;
      - анализатор 5G NR — опции S46D/S46U;
      - анализатор WLAN — опции S40;
    • частотный диапазон:
      - 2 Гц…4 ГГц — АКИП-4221 опция 004;
      - 2 Гц…8 ГГц — АКИП-4221 опция 008;
      - 2 Гц…13,6 ГГц — АКИП-4221 опция 013;
      - 2 Гц…18 ГГц — АКИП-4221 опция 018;
      - 2 Гц…26,5 ГГц — АКИП-4221 опция 026;
      - 2 Гц…40 ГГц — АКИП-4221 опция 040;
      - 2 Гц…45 ГГц — опция 045;
      - ​2 Гц…50 ГГц — АКИП-4221 опция 050;
    • полоса анализа 10 МГц (стандартно), 40 МГц…2 ГГц (опционально);
    • режим анализатора спектра в реальном времени (опция), полоса анализа 200 или 400 МГц в зависимости от опции;
    • средний уровень собственных шумов: < -161 дБм;
    • фазовый шум: -135 дБн/Гц при отстройке на 1 МГц @ 1 ГГц;
    • погрешность измерения амплитуды ±0,24 дБ;
    • широкий набор программных опций: предварительный тест ЭМС, измерение мощности, измерение коэффициента шума, измерение фазовых шумов, анализ и демодуляция АМ, ЧМ, ФМ, анализ сигналов цифровых модуляций;
    • опции для анализа протоколов беспроводной связи:
      - измерение 5G NR в версиях 3GPP Rel 15 и Rel 16;
      - анализ сигналов LTE, NB-IoT, WCDMA, GSM;
      - анализ характеристик сигналов беспроводной связи;
    • опция записи и воспроизведения данных в реальном времени;
    • сенсорный экран, диагональ экрана 39,62 см;
    • интерфейсы: USB, LAN, GPIB, опциональный оптический интерфейс 10 Гбит/с.

    Варианты исполнения анализатора сигналов и спектра АКИП-4221:

  • Технические характеристики анализатора сигналов и спектра АКИП-4221:

    Параметр Значение
    ЧАСТОТНАЯ ХАРАКТЕРИСТИКА
    Частотный диапазон 2 Гц...4 ГГц (АКИП-4221 опция 004);
    2 Гц...8 ГГц (АКИП-4221 опция 008);
    2 Гц...13,6 ГГц (АКИП-4221 опция 013);
    2 Гц...18 ГГц (АКИП-4221 опция 018);
    2 Гц...26,5 ГГц (АКИП-4221 опция 026);
    2 Гц...40 ГГц (АКИП-4221 опция 040);
    2 Гц...45 ГГц (опция 045);
    2 Гц...50 ГГц (АКИП-4221 опция 050)
    Основная относительная погрешность частоты опорного генератора ±5×10-8
    Относительная температурная нестабильность частоты опорного генератора ±1,5×10-8 при температуре (23 ± 5)°C
    Погрешность измерения частоты f встроенным частотомером ±((δ0 + δT)·f + 0,001·fпо + 0,05·fпп + 0,5 горизонтального разрешения), где
    δ0 – погрешность опорного генератора;
    δT – температурная нестабильность опорного генератора;
    fпп – установленное значение полосы пропускания;
    fпо – установленное значение полосы обзора;
    горизонтальное разрешение = fпо/(число точек развертки - 1);
    Полоса обзора 0; 10 Гц...до максимальной частоты в зависимости от опции
    Полоса анализа 10 МГц (стандартно);
    40 МГц (опция Н38-40);
    200 МГц (опция Н38-200);
    400 МГц (опция Н38-400);
    600 МГц (опция Н38-600);
    1,2 ГГц (опция Н38-1200)
    Плотность фазовых шумов на опорной частоте 640 МГц и при включенном режиме оптимизации фазовых шумов -99 дБн/Гц при отстройке на 100 Гц;
    -116 дБн/Гц при отстройке на 1 кГц;
    -126 дБн/Гц при отстройке на 10 кГц;
    -126 дБн/Гц при отстройке на 100 кГц;
    -139 дБн/Гц при отстройке на 1 МГц
    Диапазон установки числа точек развертки 101...120001
    Скорость развертки 1 мкс...16000 с при нулевой полосе обзора;
    3 мкс...16000 с при полосе обзора от 10 Гц
    ПОЛОСА ПРОПУСКАНИЯ
    Полоса пропускания фильтра ПЧ (по уровню -3 дБ) 0,1 Гц...20 МГц (шаг 1-2-3-5)
    Погрешность установки полос пропускания фильтра ПЧ ±0,1·fпп – для fпп = 0,1 Гц;
    ±(0,03·fпп+0,1) – для 1 Гц < fпп ≤ 500 Гц;
    ±0,03·fпп – для 500 Гц < fпп < 5 МГц;
    ±0,15·fпп – для fпп ≥ 5 МГц
    Коэффициент прямоугольности фильтров ПЧ по уровням -3 дБ и -60 дБ 8 – для 0,1 Гц < fпп < 1 Гц;
    5 – для fпп > 1 Гц
    Полоса пропускания ЭМС-фильтров ПЧ (по уровню – 6 дБ) 1 Гц...10 МГц (шаг 1-3)
    Полоса пропускания ЭМС CISPR-фильтров ПЧ (по уровню – 6 дБ, опция S05) 200 Гц, 9 кГц, 120 кГц, 1 МГц
    Полоса пропускания видео 1 Гц...20 МГц (шаг 1-2-3-5)
    УРОВЕНЬ
    Пределы допускаемой абсолютной погрешности измерения уровня С выключенным предусилителем (PA-Off) ±0,24 дБ (опорная частота 500 МГц);
    ±0,24 дБ + неравномерность АЧХ (в диапазоне частот отличных от 500 МГц до максимальной частоты в зависимости от выбранной опции)
    С включенным предусилителем (PA-On) ±0,36 дБ (опорная частота 500 МГц);
    ±0,36 дБ + неравномерность АЧХ (в диапазоне частот отличных от 500 МГц до максимальной частоты в зависимости от выбранной опции)
    Параметры нормируются при следующих условиях: частота 500 МГц; входной уровень от -10 дБм; ПЧ = 300 кГц; аттенюатор 10 дБ.
    Пределы допускаемой относительной погрешности при измерении мощности, относительно 500 кГц, из-за переключения полос пропускания ±0,03 дБ – для fпп > 0,1 Гц ≤ 1 МГц;
    ±0,05 дБ – для fпп = 2 МГц;
    ±0,1 дБ – для fпп = 3 МГц;
    ±0,3 дБ – для fпп = 5 МГц, 10 МГц;
    ±1 дБ – для fпп = 20 МГц
    Пределы допускаемой относительной погрешности измерения мощности, на опорной частоте 500 МГц относительно 10 дБ и выключенного предусилителя, при изменении ослабления входного аттенюатора ±0,15 дБ от 0 до 50 дБ;
    ±0,2 дБ от 52 до 70 дБ
    Нелинейность шкалы дисплея при значениях входного сигнала на смесителе ±0,1 дБ от -10 дБм до -60 дБм
    Аттенюатор стандартный 0...72 дБ, шаг 2 дБ
    Аттенюатор электронный (опция Н33-08) 0...30 дБ, шаг 1 дБ
    Максимальный входной уровень ±50 Впост // 30 дБм
    СРЕДНИЙ УРОВЕНЬ СОБСТВЕННОГО ШУМА (DANL)
    Диапазон частот C выключенным предусилителем C включенным предусилителем
    С опциями 004/ 008:
    2 Гц...10 кГц
    > 10 кГц...100 кГц
    > 100 кГц...10 МГц
    > 10 МГц...50 МГц
    > 50 МГц...1 ГГц
    > 1 ГГц...2 ГГц
    > 2 ГГц...3 ГГц
    > 3 ГГц...4 ГГц
    > 4 ГГц...6 ГГц
    > 6 ГГц...8 ГГц
    -110 дБм
    -110 дБм
    -147 дБм
    -151 дБм
    -151 дБм
    -149 дБм
    -148 дБм
    -144 дБм
    -147 дБм
    -145 дБм
    —
    —
    -148 дБм
    -156 дБм
    -161 дБм
    -161 дБм
    -161 дБм
    -161 дБм
    -161 дБм
    -157 дБм
    С опциями 013/ 018/ 026/ 040/ 045/ 050:
    2 Гц...10 кГц
    > 10 кГц...100 кГц
    > 100 кГц...10 МГц
    > 10 МГц...50 МГц
    > 50 МГц...1 ГГц
    > 1 ГГц...2 ГГц
    > 2 ГГц...3 ГГц
    > 3 ГГц...4 ГГц
    > 4 ГГц...6 ГГц
    > 6 ГГц...8 ГГц
    > 8 ГГц...18 ГГц
    > 18 ГГц...26,5 ГГц
    > 26,5 ГГц...40 ГГц
    > 40 ГГц...45 ГГц
    > 45 ГГц...50 ГГц
    -110 дБм
    -110 дБм
    -147 дБм
    -149 дБм
    -149 дБм
    -147 дБм
    -146 дБм
    -141 дБм
    -142 дБм
    -139 дБм
    -145 дБм
    -141 дБм
    -135 дБм
    -134 дБм
    -130 дБм
    —
    —
    -148 дБм
    -156 дБм
    -161 дБм
    -161 дБм
    -161 дБм
    -161 дБм
    -161 дБм
    -157 дБм
    -157 дБм
    -154 дБм
    -151 дБм
    -151 дБм
    -148 дБм
    Параметры нормируются при следующих условиях: аттенюатор 0 дБ, ПЧ 1 Гц, усреднение ≥ 50.
    НЕРАВНОМЕРНОСТЬ АЧХ, ОПОРНАЯ ЧАСТОТА 500 МГц
    Диапазон частот С выключенным предусилителем С включенным предусилителем
    2 Гц...10 кГц
    > 10 кГц...100 кГц
    > 100 кГц...10 МГц
    > 10 МГц...4 ГГц
    > 4 ГГц...8 ГГц
    > 8 ГГц...18 ГГц
    > 18 ГГц...26,5 ГГц
    > 26,5 ГГц...45 ГГц
    > 45 ГГц...50 ГГц    		 ±5 дБ
    ±2 дБ
    ±0,5 дБ
    ±0,4 дБ
    ±0,5 дБ
    ±1,5 дБ
    ±2 дБ
    ±2,5 дБ
    ±3 дБ    		 —
    —
    ±1 дБ
    ±1 дБ
    ±1,5 дБ
    ±2,5 дБ
    ±3 дБ
    ±3 дБ
    ±3,5 дБ
    Пределы допускаемой абсолютной погрешности измерения уровня С выключенным предусилителем (PA-Off) ±0,24 дБ (опорная частота 500 МГц);
    ±0,24 дБ + неравномерность АЧХ (в диапазоне частот отличных от 500 МГц до максимальной частоты в зависимости от выбранной опции)
    С включенным предусилителем (PA-On) ±0,36 дБ (опорная частота 500 МГц);
    ±0,36 дБ + неравномерность АЧХ (в диапазоне частот отличных от 500 МГц до максимальной частоты в зависимости от выбранной опции)
    Параметры нормируются при следующих условиях: частота 500 МГц; входной уровень от -10 дБм; ПЧ = 300 кГц; аттенюатор 10 дБ.
    ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПОМЕХ, ОБУСЛОВЛЕННЫХ ГАРМОНИЧЕСКИМИ И ИНТЕРМОДУЛЯЦИОННЫМИ ИСКАЖЕНИЯМИ
    Диапазон частот Уровень на смесителе
    Точка компрессии усиления на 1 дБ
    10 МГц...100 МГц
    > 100 МГц...1 ГГц
    > 1 ГГц...8 ГГц
    > 8 ГГц...50 ГГц    		 +0 дБм
    +0 дБм
    +4 дБм
    +4 дБм
    Собственные гармонические искажения (искажения второго порядка) при уровне на смесителе 2-10 дБм
    10 МГц...2 ГГц
    2 ГГц...4 ГГц
    4 ГГц...8 ГГц
    8 ГГц...25 ГГц    		 -60 дБн
    -60 дБн
    -70 дБн
    -65 дБн
    Интермодуляционные искажения третьего порядка при уровне на смесителе 2-10 дБм (уровень точки пересечения третьего порядка)
    10 МГц...2 ГГц
    2 ГГц...4 ГГц
    4 ГГц...8 ГГц
    8 ГГц...50 ГГц    		 +12 дБм
    +17 дБм
    +16 дБм
    +18 дБм
    УРОВЕНЬ ПОМЕХ, ОБУСЛОВЛЕННЫХ ОСТАТОЧНЫМИ КОМБИНАЦИОННЫМИ ЧАСТОТАМИ
    Уровень остаточных сигналов комбинационных частот, 200 кГц...8 ГГц -90 дБ
    Параметры нормируются при следующих условиях: вход нагружен на согласованную нагрузку 50 Ом, аттенюатор 0 дБ
    ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПОМЕХ, ОБУСЛОВЛЕННЫХ ПОБОЧНЫМИ КАНАЛАМИ ПРИЕМА
    Диапазон частот Частота зеркального канала Уровень подавления
    Уровень подавления частоты зеркального канала 1-й 10 МГц ˂ f ≤4 ГГц
    4 ГГц ˂ f ≤8 ГГц    		 f ± 10450 МГц (1-я ПЧ)
    f ± 3950 МГц (1-я ПЧ)    		 -80 дБн
    -80 дБн
    Уровень подавления частоты зеркального канала 2-й ПЧ 10 МГц ˂ f ≤18 ГГц
    18 ГГц ˂ f ≤50 ГГц    		 f ± 850 МГц (2-я ПЧ)
    f ± 850 МГц (2-я ПЧ)    		 -80 дБн
    -70 дБн
    Уровень подавления частоты зеркального канала 3-й ПЧ 10 МГц ˂ f ≤40 ГГц
    40 ГГц ˂ f ≤50 ГГц    		 f ± 150 МГц (3-я ПЧ)
    f ± 150 МГц (3-я ПЧ)    		 -80 дБн
    -76 дБн
    IQ ДАННЫЕ
    Глубина памяти (длина IQ) полоса анализа ≤ 40 МГц:
    500 млн IQ-выборок, длина IQ-бит: 32 бита I, 32 бита Q;
    полоса анализа > 40 МГц:
    1000 млн IQ-выборок, длина IQ-бит: 16 бит I, 16 бит Q
    Остаточное среднеквадратическое значение векторной ошибки модуляции (модуль EVM) для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, не более 0,6% при скорости передачи до 5 МГц
    АНАЛИЗ АНАЛОГОВОЙ МОДУЛЯЦИИ (ОПЦИЯ S09)
    Диапазон измерений коэффициента амплитудной модуляции (KАМ) от 1 до 100%
    Пределы допускаемой абсолютной погрешности измерений KАМ при частоте модулирующего сигнала от 30 Гц до 1 МГц ±(0,01·KАМ + 0,1)%
    Диапазон измерений девиации частоты (Δ·f) частотной модуляции от 5 до 1·107 Гц
    Пределы допускаемой абсолютной погрешности измерений девиации частоты при частоте модулирующего сигнала от 20 Гц до 1 МГц ±(0,01*Δ·f + 5) Гц
    Диапазон измерений коэффициента фазы при фазовой модуляции от 0,001 до 1280 рад
    Пределы допускаемой абсолютной погрешности измерений коэффициента фазы при частоте модулирующего сигнала от 20 Гц до 1 МГц ±(0,01·ⱷ + 0,001) рад
    ОБЩИЕ ДАННЫЕ
    Дисплей сенсорный емкостной ЖК, 39,62 см
    Потребляемая мощность 450 Вт максимум (стандартная конфигурация устройства)
    Условия эксплуатации 0°C...+50°C
    Габаритные размеры 426 × 177 × 450 мм (Ш × В × Г);
    без учета ручек и опорных ножек
    Вес ≤ 23 кг
    Питание 110...240 В, 50/60 Гц

  • Комплект поставки АКИП-4221

    № Наименование Количество
    1 Анализатор сигналов и спектра АКИП-4221 в выбранном исполнении 1
