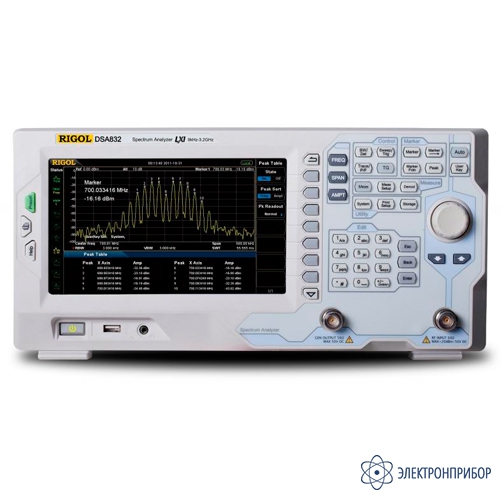

DSA832-TG — анализатор спектра с трекинг-генератором

Код товара: 35936
  • 61272-15

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      61272-15 до 11.08.2021

    • Производитель

      RIGOL, Китай

    • Артикул

      А158146

    Цифровой анализатор спектра 9 кГц - 3,2 ГГц; погрешность 1 ppm, средний уровень соб.шума: -144 дБмВт (п/у опция - 152дБм); макс.уровень +30 дБмВт; RBW: от 10 Гц; фаз. шум: -100 дБн/Гц; маркерные измерения; запись спектрограмм и настроек. Трекинг-генератор: частотный диапазон 100 кГц - 3,2 ГГц, выходной уровень -40 дБм...0 дБм. Цветной ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,55 кг.

  • Технические характеристики анализатора спектра с опцией трекинг-генератора DSA832-TG

    Характеристики Параметры Значения
    ЧАСТОТА Частотный диапазон 9 кГц…3 ГГц
    Разрешение 1 Гц
    Температурная стабильность источника опорной частоты ± 5х10-7
    Изменение погрешности источника опорной частоты ± 1х10-6/год
    Погрешность измерения частоты Разрешение маркера:
    1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
    Погрешность:
    ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
    Полоса обзора Нулевая, 100 Гц…3 ГГц
    Погрешность полосы обзора

    ± полоса обзора / (кол.точек развертки-1)
    Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц)

    <-98 дБн/Гц @ 10 кГц
    ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ)
    Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI)    		 10 Гц… 1 МГц, с шагом 1-3-10
    200 Гц, 9 кГц, 120 Гц
    Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
    Погрешность установки полосы пропускания ПЧ <5%
    Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10
    АМПЛИТУДА Диапазон измерения уровня Уровень собственных шумов … +20 дБм
    Максимальный уровень на входе (аттенюатор 30 дБ) 50 В постоянная составляющая
    +20 дБм (100 мВт) мощность CW RF Power
    +30 дБм (1 Вт) макс. опасный уровень
    Средний уровень шумов (типично)
    0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.    		 без предусилителя:
    9 кГц…100 кГц:
    <-110 дБм
    100 кГц…5 МГц: <-125 дБм, типично -128 дБм
    5МГц…3.2 ГГц: <-130 дБм, типично -134 дБм

    с предусилителем (опция PA-DSA832):
    100 кГц…5 МГц: <-142 дБм, типично -145 дБм
    5 МГц…3.2 ГГц: <-147 дБм, типично -151 дБм
    Логарифмическая шкала 1 дБ…200 дБ
    Линейная шкала 0 до опорного уровня
    Количество точек 601
    Количество графиков 3 + основной
    Тип детектора Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak (DSA800-EMI)
    Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка
    Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
    АЧХ без предусилителя:
    < 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)
    с предусилителем (опция PA-DSA832):
    < 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)
    Аттенюатор Предел ослабления:
    0…30 дБ, с шагом 1 дБ
    Погрешность переключения
    (центральная частота=50 МГц, аттенюатор = 10 дБ):
    < 0.3дБ
    Абсолютная амплитудная погрешность
    (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)    		 ± 0,3 дБ
    Установка опорного уровеня Диапазон:
    -100 дБм…+20 дБм с шагом 1 дБ
    Разрешение
    логарифмической шкалы 0,01 дБ , линейной - 4 цифры
    Погрешность измерения
    (достоверность 95%, с/ш>20 dB, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC)
    <0,8 дБ
    Гармонические искажения 2-го порядка SHI : +45 дБм
    Интермодуляционные искажения 3-го порядка TOI: +11 дБм, типично +15 дБм
    Комбинационные искажения <-60 дБн
    Собственные комбинационные помехи <-90 дБм, <-100 дБм, типично
    РАЗВЕРТКА Диапазон 1 мс… 1500 с (нулевой обзор)
    20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
    запуск: непрерывный, однократный
    ВХОД ВЧ вход Соединитель N-типа (female) ; 50 Ом;
    Другие входы/выходы Выход источника сигнала
    Импеданс 50 Ом
    Соединитель типа N (female)
    Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
    Соединитель типа BNC (female)
    Вход 10 МГц: уровень 0 дБм…10 дБм
    Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
    Импеданс вх/вых опорного генератора 50 Ом
    Импеданс входа внешнего запуска 1 кОм
    Уровень запуска: 5 В TTL уровень
    USB Host 2.0
    USB Device 2.0
    VGA
    Коннектор VGA, 15-pin mini D-SUB
    Разрешение 800 * 600 @ 60Hz
    Запуск Источник запуска свободный, видео, внешний
    Внешний запуск 5 В TTL уровень
    Трекинг-генератор Частотный диапазон 100 кГц...3,2 ГГц
    Выходной уровень -40 дБм...0 дБм, шаг 1 дБ
    ОБЩИЕ ДАННЫЕ Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
    Поддержка принтера Протокол PictBridge
    Удаленное управление USB TMC
    LAN интерфейс 10/100 Base-T, RJ-45
    IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
    Напряжение питания Входное напряжение: AC 100 В… 240 В/
    45 Гц… 440 Гц
    Потребляемая мощность 35 Вт, типично;
    50 Вт, масимально
    Габаритные размеры 361,6 x 178,8 х 128 мм
    Масса 4,55 кг
    Внутренняя память данных Flash Disk (встроенный)
    Рабочая температура 0 ºC …50 ºC

    Расширенные измерения

    • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
    • измерение КСВН (опция DSA800-VSWR)
    • предусилитель (опция PA-DSA832)
    • измерение мощности в основном канале (опция DSA800-AMK)
    • измерение занимаемой полосы (опция DSA800-AMK)
    • соотношение мощностей в смежных каналах (опция DSA800-AMK)
    • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
    • измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK)
    • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
    • измерение гармонических искажений (опция DSA800-AMK)
    • измерение TOI (опция DSA800-AMK)
    • тестирование в пределах

  • Комплект поставки DSA832-TG

    Наименование Количество
    Анализатор спектра с трекинг-генератором DSA832-TG 1
    Кабель питания 1
    Краткое руководство по эксплуатации 1
    CD-ROM (руководство пользователя, руководство по программированию) 1
