DSA832E — анализатор спектра

Код товара: 44971

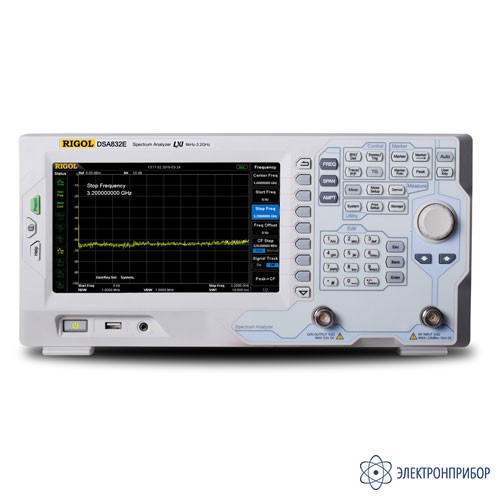

  • Анализатор спектра DSA832E Анализатор спектра DSA832E

    • Гарантия

      3 года

    • Производитель

      RIGOL, Китай

    • Артикул

      А171292

    Описание анализатора спектра DSA832E:

    Анализатор спектра DSA832E - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра DSA832E-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра DSA832E для измерения S-параметров.

    Расширенные измерения анализатора спектра DSA832E:

    • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI);
    • измерение мощности в основном канале (опция DSA800-AMK);
    • измерение занимаемой полосы (опция DSA800-AMK);
    • соотношение мощностей в смежных каналах (опция DSA800-AMK);
    • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK);
    • измерение мощности в полосе между двумя максимальными точками (опция DSA800-AMK);
    • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK);
    • измерение гармонических искажений (опция DSA800-AMK);
    • измерение TOI (опция DSA800-AMK).

  • Технические характеристики анализатора спектра DSA832E:

    Параметры Значения
    ЧАСТОТА
    Частотный диапазон 9 кГц…3,2 ГГц
    Разрешение 1 Гц
    Начальная калибровочная точность <± 1х10-6
    Температурная стабильность источника опорной частоты <± 1х10-6
    Изменение погрешности источника опорной частоты <± 1х10-6/год
    Погрешность измерения частоты Разрешение маркера:
    полоса обзора / (количество точек развертки-1)
    Погрешность:
    ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
    Счетчик частоты Разрешение:
    1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
    Погрешность:
    ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
    Полоса обзора Нулевая, 100 Гц…3,2 ГГц
    Погрешность полосы обзора ± полоса обзора / (количество точек развертки-1)
    Плотность фазовых шумов <-90 дБн/Гц @ 10 кГц
    ПОЛОСА ПРОПУСКАНИЯ
    Полоса пропускания ПЧ (-3 дБ) 10 Гц… 1 МГц,с шагом 1-3-10
    Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI) 200 Гц, 9 кГц, 120 Гц
    Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
    Погрешность установки полосы пропускания ПЧ <5%
    Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10
    АМПЛИТУДА
    Диапазон измерения уровня Уровень собственных шумов … +20 дБм
    Максимальный уровень на входе (аттенюатор 30 дБ) 50 В (постоянное напряжение)
    +20 дБм (100 мВт) мощность непрерывного сигнала
    +30 дБм (1 Вт) максимально опасный уровень
    Средний уровень шумов (типично)
    0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.    		 без предусилителя:
    9 кГц...100 кГц: <-110 дБм типично
    100 кГц…5 МГц: <-122 дБм, типично -125 дБм
    5МГц…3.2 ГГц: <-127 дБм, типично -130 дБм
    с предусилителем (опция PA-DSA832):
    100 кГц…1 МГц: <-142 дБм типично
    1 МГц…5 МГц: <-140 дБм, типично -143 дБм
    5 МГц…3.2 ГГц: <-145 дБм, типично -148 дБм
    Частотный отклик
    (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)    		 без предусилителя:
    < 0,7 дБ
    с предусилителем:
    < 1,0 дБ
    Аттенюатор Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
    < 0,5 дБ
    Предел ослабления:
    0…30 дБ, с шагом 1 дБ
    Абсолютная амплитудная погрешность
    (центральная частота=50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)    		 < 0,3 дБ
    Установка опорного уровня Диапазон:
    -100 дБм…+20 дБм с шагом 1 дБ
    Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
    Погрешность измерения:
    (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм < опорный уровень<0, 10 МГц< центральная частота<1,5 ГГц, 20 ºC to 30 ºC) <1 дБ
    Гармонические искажения 2-го порядка
    (центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ)    		 SHI : +40 дБм
    Интермодуляционные искажения 3-го порядка (центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ) TOI: +7 дБм
    Проникновение центральной частоты
    Побочные сигналы    		 <-60 дБн
    Собственные комбинационные помехи
    (вх.терминатор 50 Ом, аттенюатор = 0 дБ)    		 <-90 дБм; <-100 дБм, типично
    Логарифмическая шкала 1 дБ…200 дБ
    Линейная шкала 0 до опорного уровня
    Количество точек 601
    Количество графиков 3 + основной
    Тип детектора Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
    Квазипиковый (опция DSA800-EMI)
    Операции над графиками Очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть
    Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
    РАЗВЕРТКА
    Диапазон 1 мс… 3200 с (нулевой обзор)
    20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
    запуск: непрерывный, однократный
    ПРЕДУСИЛИТЕЛЬ (опция PA-DSA832)
    Усиление (100 кГц...3,2 ГГц) 17 дБ (номинальное)

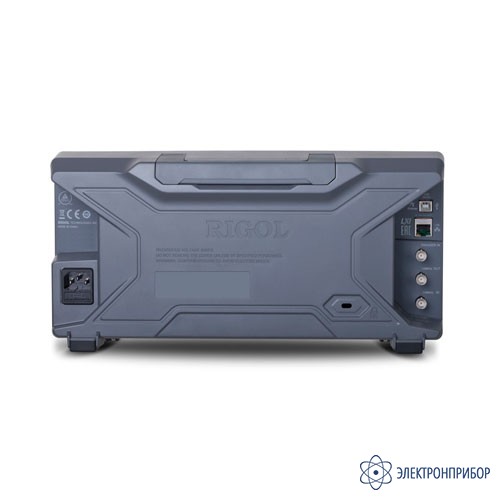

    ВХОДЫ/ВЫХОДЫ
    ВЧ вход Соединитель N-типа (female); 50 Ом;
    Вход/выход опорного генератора Соединитель типа BNC (female)
    Импеданс 50 Ом (типичное)
    Вход 10 МГц:
    Частота 10 МГц±5 ppm
    уровень 0 дБм…10 дБм
    Выход 10 МГц:
    Частота 10 МГц
    уровень +3 дБм…10 дБм, +8 дБм типично
    Вход внешнего запуска Соединитель типа BNC (female)
    Импеданс 1 кОм (типичное)
    Интерфейсы коммуникационные USB Host 2.0
    USB Device 2.0
    LAN(LXI core 2011)
    GPIB опция, через соединитель USB-GPIB
    ЗАПУСК
    Источник запуска свободный, видео, внешний
    Внешний запуск 5 В TTL уровень
    ОБЩИЕ ДАННЫЕ
    Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
    Поддержка принтера Протокол PictBridge
    Сохранение в память USB флэш устройство (не идет в комплекте)
    Встроенный флэш диск
    Напряжение питания Входное напряжение: AC 100 В… 240 В/
    45 Гц… 440 Гц
    Потребляемая мощность 35 Вт, типично;
    50 Вт, масимально
    Рабочая температура 0 ºC …50 ºC
    Относительная влажность ≤95% (0 ºC …30 ºC)
    ≤75% (30 ºC …40 ºC)
    Габаритные размеры 361,6 x 178,8 х 128 мм
    Масса 4,55 кг

  • Комплект поставки DSA832E

    № Наименование Количество
    1 Анализатор спектра DSA832E 1
    2 Кабель питания 1
    3 Краткое руководство по эксплуатации 1
    4 CD-диск (руководство пользователя, руководство по программированию) 1
