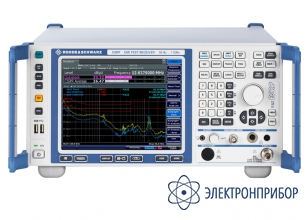

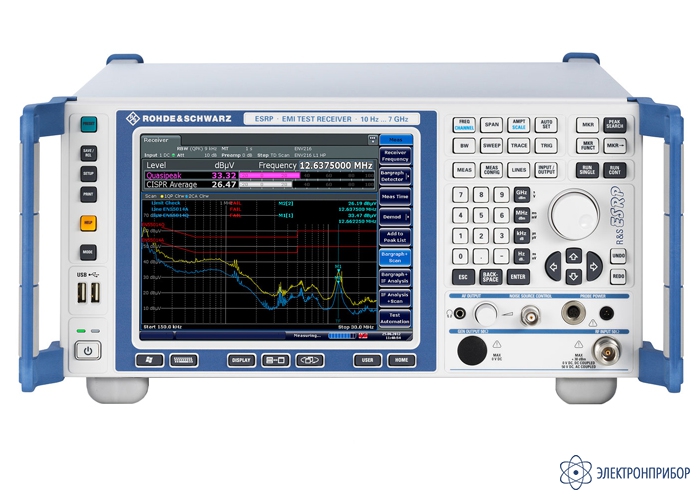

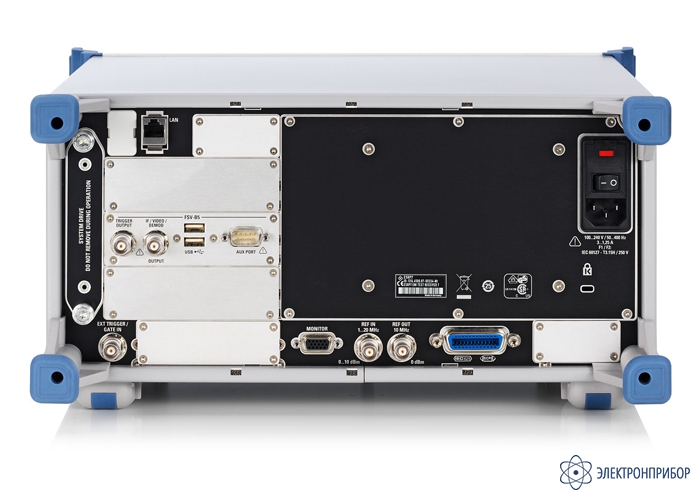

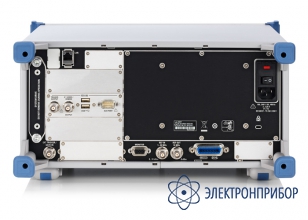

ESRP — измерительный приемник электромагнитных помех

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      54075-13
      до 28.05.2023

    • Производитель

      ROHDE & SCHWARZ, Германия

    Назначение измерительного приемника электромагнитных помех ESRP:

    Измерительные приемники серии ESRP предназначены для измерения электромагнитных помех (ЭМП) при предварительной проверке на соответствие стандартам, в целях подготовки оборудования к заключительным сертификационным испытаниям, и в то же время, они являются полнофункциональными анализаторами сигналов и спектра. Представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники с последовательным частотным сканированием или параллельным режимом сканирования во временной области на основе БПФ-метода, значительно ускоряющего измерения. Для предотвращения перегруза входного каскада, при измерениях широкополосных помех, приемники могут оснащаться переключаемым преселектором.

    Благодаря компактным размерам, малому весу и дополнительным принадлежностям, приемники ESRP хорошо приспособлены и для мобильного применения.

    Измерительный приемник электромагнитных помех ESRP выпускается в нескольких исполнениях:

    • ESRP3 - от 9 кГц до 3,6 ГГц;
    • ESRP7 - от 9 кГц до 7 ГГц.

    Особенности измерительного приемника электромагнитных помех ESRP:

    • Измерительный приемник ЭМП и анализатор сигналов и спектра объединены в один прибор;
    • Полосы разрешения от 10 Гц до 1 МГц в соответствии с CISPR (опция ESRP-B29);
    • Опциональный преселектор и предварительный усилитель (опция ESRP-B2);
    • Широкий выбор детекторов: макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPR-average) и среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average);
    • Соответствующие стандарту — измерения импульсных помех с частотой повторения ≥ 10 Гц (с опцией ESRP-B2);
    • Исключительно быстрое сканирование во временной области благодаря БПФ (опция ESRP-K53);
    • Анализ ПЧ (опция ESRP-K56);
    • Автоматизированные последовательности испытаний;
    • Сенсорный дисплей диагональю 8,4 дюйма (21 см);
    • Дополнительные возможности питания, как от источника питания постоянного тока, так и от аккумуляторных батарей.

    Описание измерительного приемника электромагнитных помех ESRP:

    Сенсорный дисплей, помимо удобства работы, повышает скорость настройки прибора. Результаты измерений отображаются как в числовой форме, так и в виде графических аналоговых гистограмм.

    Приемники обеспечивают несколько типов измерений, предназначенных для оптимизации обработки данных, например:

    • Сканирование частоты (определение уровня сигнала за одно измерение) с использованием конфигурации, отвечающей определенному стандарту, или в качестве предварительного измерения для уменьшения объема данных;
    • Параллельное детектирование — одновременное использование нескольких детекторов и поиск пиков на всех кривых по отдельности;
    • Автоматизированные последовательности испытаний — один или несколько этапов испытаний могут быть объединены в одиночную автоматизированную последовательность;
    • Сканирование во временной области (ESRP-K53) — альтернативный вариант предварительных сканирований и, следовательно, более эффективный способ уменьшения длительности измерения;
    • Анализ ПЧ (ESRP-K56) — средство для точной настройки частоты приемника и для идентификации сигналов и их полос пропускания.

    Благодаря небольшим размерам, малому весу, дополнительно поставляемым: защищенному корпусу с поворотной ручкой, возможности питания, как от источника питания постоянного тока, так и от аккумуляторных батарей, приемники R&S®ESRP хорошо приспособлены и для мобильного применения.

  • Технические характеристики измерительного приемника электромагнитных помех ESRP:

    Параметр Значение
    ESRP3 ESRP7
    Частотный диапазон
    AC coupled
    DC coupled
    от 10 МГц до 3,6 ГГц
    от 9 кГц до 3,6 ГГц
    от 10 МГц до 7 ГГц
    от 9 кГц до 7 ГГц
    С ESRP-B29 (DC coupled) от 10 Гц до максимальной частоты
    Разрешение по частоте
    Режим приемника 0,1 Гц
    Режим анализатора 0,01 Гц
    Стабильность опорного генератора (температурная)
    Стандартно ±1 × 10-6
    С R&S®FSV-B4 (мод. 02) ±1 × 10-7
    С R&S®FSV-B4 (мод. 03) ±1 × 10-8
    Сканирующий приемник
    Количество диапазонов максимально 10 (с различными настройками)
    Режим сканирования Частотное (normal scan),
    Во временной области (ESRP-K53)
    Время измерения от 50 мкс до 100 с
    Анализатор спектра
    Время свипирования от 1 мкс до 16’000 с (span=0 Гц)
    от 1 мс до 16’000 с (span≥10 Гц)
    Фазовый шум (на 500 МГц, отстройка 10 кГц) < -106 дБн (1 Гц)
    Преселектор (R&S®ESRP-B2)
    Состояние Всегда вкл. (режим приемника) Вкл/выкл. (режим анализатора)
    Количество фильтров 16 фиксированных
    Предусилитель (R&S®ESRP-B2)
    Частотный диапазон от 1 кГц до 3,6 или 7 ГГц
    Усиление 20 дБ (ном.)
    Предусилитель (R&S®FSV-B22)
    Доступность В режиме приемник / анализатор (прибор без опции ESRP-B2)
    Только с выкл. Преселектором (прибор с опцией ESRP-B2)
    Частотный диапазон от 100 кГц до 3,6 или 7 ГГц
    Усиление 20 дБ (ном.)
    Максимальный уровень входного сигнала
    РЧ мощность (CW-сигнал) (ослабление ВЧ ≥ 10 дБ) 50 В (AC coupled) / 0 В (DC coupled)
    30 дБм (1Вт) предусилит. выкл.
    23 дБм (0,2Вт) предусилит. вкл.
    Максимальное импульсное напряжение (ослабление ВЧ ≥ 10 дБ) 150 В
    Максимальная энергия импульса (ослабление ВЧ ≥ 10 дБ, 10 мкс) 1 мВт-с
    ПЧ и полосы разрешения
    По уровню -3 дБ (SPAN ≥ 10 Гц, режим при емника и анализатора) от 10 Гц до 10 МГц (кратность 1, 2, 3, 5)
    По уровню -6 дБ (ЭМС- фильтры) Стандартно: 200 Гц, 9 кГц, 120 кГц, 1 МГц с опц. ESRP-B29: 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц дополнительно
    БПФ-фильтры (По уровню -3 дБ) от 10 Гц до 300 кГц (кратность 1, 2, 3, 5)
    Канальные фильтры (по уровню -3 дБ, режим анализатора) от 100 Гц до 40 МГц
    Отображаемый средний уровень шума (DANL) в режиме анализатора спектра, (в диапазоне частот от 1 ГГц до 3,6 ГГц, приведенный к 1 Гц)
    Стандартно < -151 дБм (тип.) предусил. выкл.
    С опцией ESRP-B2 < -165 дБм (тип.) предусил. вкл.
    С опцией FSV-B22 < -163 дБм (тип.) предусил. вкл.
    Средний уровень шумов в режиме приемника
    Стандартно < 6 дБмкВ (ном.) предусил. Выкл (30 МГц — 1 ГГц в полосе 120 кГц)
    < 17 дБмкВ (ном.) предусил. Выкл (1 ГГц — 3,6 ГГц в полосе 1 МГц)
    С опцией ESRP-B2 < -7 дБмкВ (ном.) предусил. вкл. (30 МГц — 1 ГГц в полосе 120 кГц)
    < 5 дБмкВ (ном.) предусил. вкл. (1 ГГц — 3,6 ГГц в полосе 1 МГц)
    С опцией FSV-B22 < -4 дБмкВ (ном.) предусил. вкл. (30 МГц — 1 ГГц в полосе 120 кГц)
    < 7 дБмкВ (ном.) предусил. вкл. (1 ГГц — 3,6 ГГц в полосе 1 МГц)
    Абсолютная погрешность измерения уровня сигнала на частоте 64 МГц (в диапазоне температур от +5°С до +40°С)
    Преселектор выкл. < 0,35 дБ
    Преселектор вкл. < 0,45 дБ
    Типы детекторов
    Одновременно максимально до 4 Максимальный пиковый, минимальный пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени (CISPR-average), среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1 (RMS-average)
    Аудио демодуляция
    Тип демодуляции АМ, ЧМ
    Аудио выход Встроенный громкоговоритель и разъем для наушников
    Общие характеристики
    Дисплей Цветной сенсорный, диагональ 21 см (8,4 дюйма), разрешение 800-600 пикселей (SVGA)
    Интерфейсы USB, GPIB, LAN
    Потребляемая мощность 100 Вт (максимально 180 Вт со всеми опциями)
    Питание
    Стандартно 100-240 В, 50-400 Гц (сеть переменного тока)
    С опцией FSV-B30 10-28 В (от источника постоянного тока)
    С опцией FSV-B32 (требуется FSV-B1, -B30, -B34) 12 В (Lithium-ion батареи, время работы номимальное 2 ч.)
    Габаритные размеры (ШхВхГ) 412 х 197 х 517
    Масса (без опций) 9,5 кг
  • Комплект поставки ESRP

    Наименование Количество
    1 Измерительный приемник электромагнитных помех ESRP в выбранном исполнении 1
    2 Сетевой шнур 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
