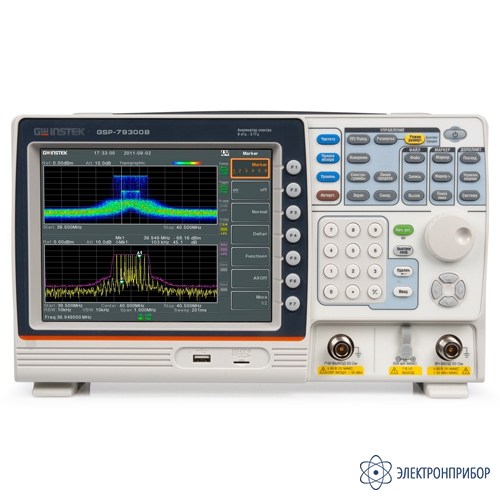

GSP-79300B — анализатор спектра

Код товара: 52351
    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      75642-19 до 26.07.2024

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности анализатора спектра GSP-79300B:

    • Частотный диапазон 9 кГц...3 ГГц;
    • Трекинг генератор, в модели GSP-79300B (TG), диапазон частот 100 кГц … 3 ГГц;
    • Средний уровень собственных шумов: от –142 дБм (с включенным предусилителем);
    • Максимальный входной уровень сигнала: + 33 дБм, постоянный уровень 50 В;
    • Фазовый шумы -95 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
    • Измерительный функции: точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале соотношение мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции, гармоник и др;
    • Полоса пропускания: 1 Гц…1 МГц (шаг 1-3-10), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ);
    • Демодулятор АМ/ЧМ;
    • Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель;
    • Интерфейсы USB, LAN (LXI), RS-232, опция GPIB, выход DVI-I, MicroSD;
    • Опции: батарейное питание, интерфейс GPIB;
    • Универсальное питание: 100…240 В (50/60 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов);
    • Ультракомпактный (в глубину всего 10 см), легкий.
  • Технические характеристики анализатора спектра GSP-79300B:

    Параметр GSP-79300B GSP-79300B (TG)
    Частота
    Частотный диапазон 9 кГц…3000 МГц
    Частота опорного генератора 10 МГц
    Погрешности частоты опорного генератора ± (1,02x10-6 +1x10-6 xN)
    (N – количество лет после выпуска из производства или подстройки)
    Полоса обзора Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
    Уровень фазовых шумов -86 дБн/Гц при отстройке на 10 кГц приведенный к полосе 1 Гц;
    -95 дБн/Гц при отстройке на 100 кГц приведенный к полосе 1 ГГц
    Скорость развертки 204 мкс...1000 с (при полосе обзора > 0), 50 мкс ... 1000 с (при полосе обзора = 0, разрешение 10 мкс)
    Режимы развертки Непрерывный, однократный
    Полоса пропускания
    Полоса пропускания 1 Гц … 1 МГц, шаг 1-3-10 (-3 дБ) фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
    Погрешность установки полосы пропускания ± 8 % при ПЧ = 1 МГц, ± 5 % при ПЧ < 1 МГц
    Избирательность по уровням (60 дБ/ 3 дБ) 4,5:1
    Полоса пропускания видео 1 Гц ... 1 МГц, шаг 1-3-10 (-3 дБ)
    Амплитуда
    Диапазон измерений От уровня собственных шумов до +18 дБ, диапазон частот 100 кГц…1 МГц;
    от уровня собственных шумов до + 21 дБ, диапазон частот >1 МГц…10 МГц;
    от уровня собственных шумов до + 30 дБ, диапазон частот >10 МГц…3 ГГц
    Аттенюатор 0 ... 50 дБ (шаг 1 дБ)
    Погрешность атенюатора ± 0,3 дБ
    Предусилитель 18 дБ, 1 МГц...3 ГГц
    Максимальный входной уровень 33 дБмВт (атеннюатор ≥ 10 дБ), постоянное 50 В
    Уровень компрессии на 1 дБ 0 дБ при несущей частоте ≥ 50 МГц без предусилителя;
    - 22 дБ при несущей частоте ≥ 50 МГц с предусилителем
    Средний уровень собственного шума (DANL) Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ≥ 40;
    С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; от -90 дБм до - 3х(F/100) дБм: >100 кГц…1 МГц; -118 дБм: >1 МГц … 2,7 ГГц; -106 дБм: >2,7 ГГц…3 ГГц;
    С включенным предусилителем: от -108 дБм до - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: >1 МГц…10 МГц; -142 дБм + 3х(F/106 ) дБ: >10 МГц…3 ГГц;
    Где, F - частота, на которой измеряется уровень, кГц
    Переделы допускаемой относительной погрешности измерения уровня сигнала Параметры нормируются на опорной частоте 160 МГц;
    с выключенным предусилителем: ± 0,6 дБ;
    с включенным предусилителем: ± 0,6 дБ;
    в диапазоне частот от 1 МГц до 3 ГГц, с выключенным предусилителем: ± 1,5 дБ
    Неравномерность АЧХ Относительно уровня на частоте 160 МГц;
    с выключенным предусилителем, аттенюатор 10 дБ: ± 0,5 дБ: 100 кГц…2 ГГц; ±0,7 дБ: >2 ГГц…3 ГГц;
    с включенным предусилителем, аттенюатор 0 дБ: ± 0,6 дБ: 100 кГц…2 ГГц; ± 0,8 дБ: >2 ГГц…3 ГГц
    Погрешность измерения уровня сигнала из-за переключения полос пропускания фильтра ПЧ Относительно полосы пропускания 10 кГц
    ± 0,25 дБ
    Гармонические искажения второго порядка (SHI) 35 дБм: 10 МГц...775 МГц;
    60 дБм: ≥775 МГц…1,625 ГГц;
    предусилитель выключен, уровень: - 30 дБм, аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка (TOI) +1 дБм, в диапазоне частот 300 МГц…3 ГГц;
    предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
    Детекторы графика Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ
    Функции трассировки Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение
    Трекинг генератор (следящий генератор)
    Диапазон частот - 100 кГц … 3000 МГц
    Диапазон установки уровня - -50 дБм … 0 дБм
    Погрешность установки уровня - ± 0,5 дБ (при уровне -10 дБм, частота 160 МГц)
    Неравномерность АЧХ - Неравномерность АЧХ
    Входы / выходы
    ВЧ вход Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ≥ 10 дБ)
    Трекинг генератор - Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ≥ 12 дБ)
    Внешняя синхронизация Соединитель BNC-типа; входной уровень 3,3 В (CMOS
    Выход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, выходной уровень 3,3 В
    Вход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
    ДУ LAN, USB, RS-232, опция - GPIB
    Выход питания DC 7 В/500 мА; разъем SMB
    Выход ПЧ Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц)
    Медиа выходы Видео DVI-I, аудио 3,5мм jack моно
    Общие характеристики
    Внутренняя память 16 МБ
    Дисплей Диагональ 21,3 см, ЖК, разрешение 800х600
    Потребляемая мощность < 65 Вт
    Условия эксплуатации +5…+45 °С
    Питание 100…240 В (автовыбор), 50/60 Гц. Опция – батарейного питания
    Габаритные размеры 210х350х100 мм
    Вес < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание)

  • Комплект поставки GSP-79300B

    Наименование Количество
    1 Анализатор спектра GSP-79300B 1
    2 Шнур питания 1
    3 Инструкция по эксплуатации и программированию на CD 1
    4 Сертификат калибровки 1
  • Дополнительная комплектация GSP-79300B

  • Модификации GSP-79300B

    Подберите модификацию по параметрам

    Опция трекинг-генератора
