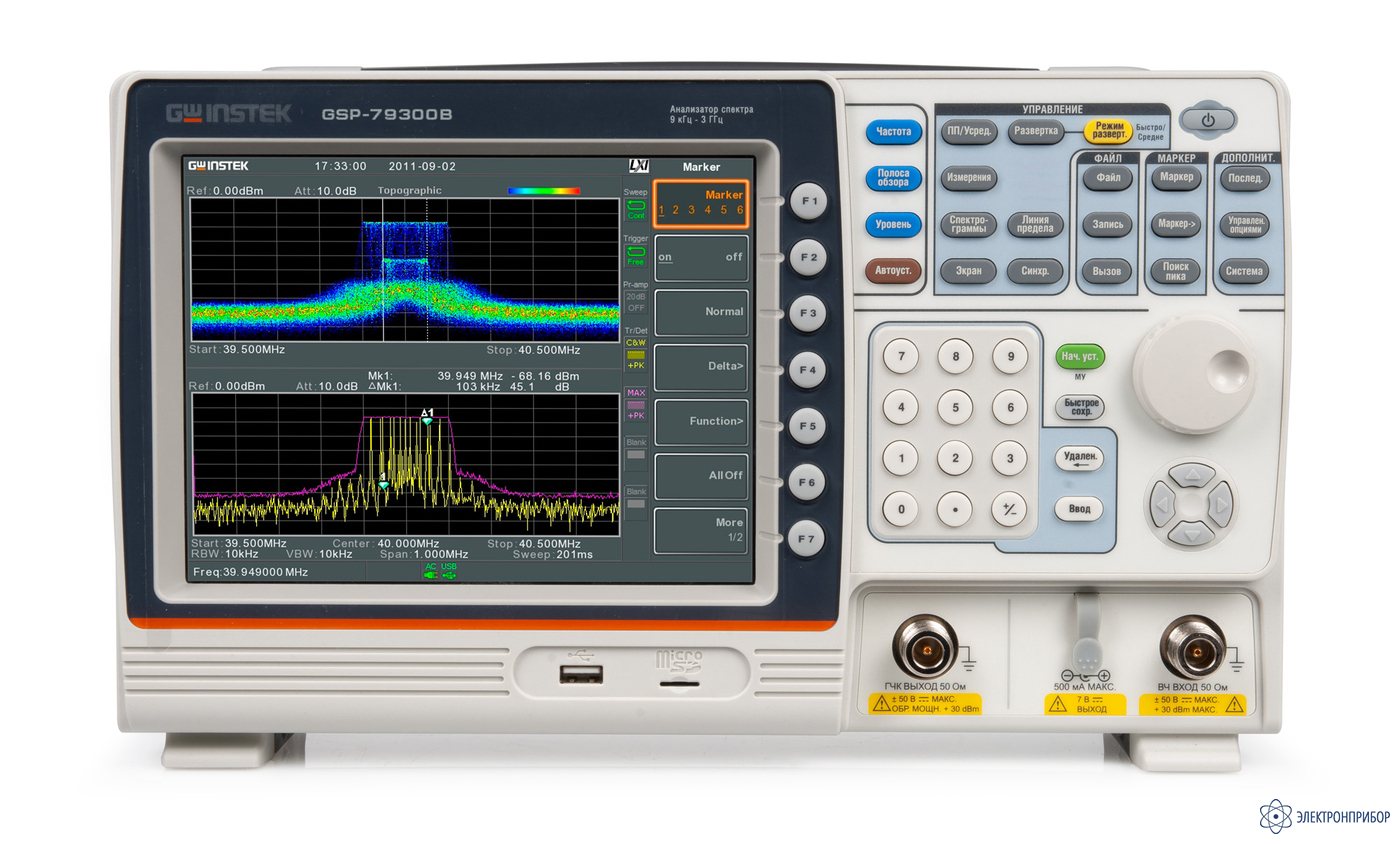

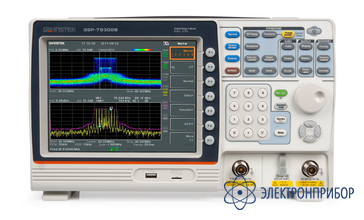

GSP-79300B — анализатор спектра
Код товара: 52370-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
75642-19 до 26.07.2029
-
Производитель
Сертификаты
Особенности анализатора спектра GSP-79300B:
- Частотный диапазон 9 кГц...3 ГГц;
- Средний уровень собственных шумов: от –142 дБм (с включенным предусилителем);
- Максимальный входной уровень сигнала: + 33 дБм, постоянный уровень 50 В;
- Фазовый шумы -95 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
- Измерительный функции: точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале соотношение мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции, гармоник и др;
- Полоса пропускания: 1 Гц…1 МГц (шаг 1-3-10), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ);
- Демодулятор АМ/ЧМ;
- Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель;
- Интерфейсы USB, LAN (LXI), RS-232, опция GPIB, выход DVI-I, MicroSD;
- Опции: батарейное питание, интерфейс GPIB;
- Универсальное питание: 100…240 В (50/60 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов);
- Ультракомпактный (в глубину всего 10 см), легкий.
-
-
Технические характеристики анализатора спектра GSP-79300B:
Параметр GSP-79300B GSP-79300B (TG) Частота Частотный диапазон 9 кГц…3000 МГц Частота опорного генератора 10 МГц Погрешности частоты опорного генератора ± (1,02x10-6 +1x10-6 xN)
(N – количество лет после выпуска из производства или подстройки)Полоса обзора Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц) Уровень фазовых шумов -86 дБн/Гц при отстройке на 10 кГц приведенный к полосе 1 Гц;
-95 дБн/Гц при отстройке на 100 кГц приведенный к полосе 1 ГГцСкорость развертки 204 мкс...1000 с (при полосе обзора > 0), 50 мкс ... 1000 с (при полосе обзора = 0, разрешение 10 мкс) Режимы развертки Непрерывный, однократный Полоса пропускания Полоса пропускания 1 Гц … 1 МГц, шаг 1-3-10 (-3 дБ) фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) Погрешность установки полосы пропускания ± 8 % при ПЧ = 1 МГц, ± 5 % при ПЧ < 1 МГц Избирательность по уровням (60 дБ/ 3 дБ) 4,5:1 Полоса пропускания видео 1 Гц ... 1 МГц, шаг 1-3-10 (-3 дБ) Амплитуда Диапазон измерений От уровня собственных шумов до +18 дБ, диапазон частот 100 кГц…1 МГц;
от уровня собственных шумов до + 21 дБ, диапазон частот >1 МГц…10 МГц;
от уровня собственных шумов до + 30 дБ, диапазон частот >10 МГц…3 ГГцАттенюатор 0 ... 50 дБ (шаг 1 дБ) Погрешность атенюатора ± 0,3 дБ Предусилитель 18 дБ, 1 МГц...3 ГГц Максимальный входной уровень 33 дБмВт (атеннюатор ≥ 10 дБ), постоянное 50 В Уровень компрессии на 1 дБ 0 дБ при несущей частоте ≥ 50 МГц без предусилителя;
- 22 дБ при несущей частоте ≥ 50 МГц с предусилителемСредний уровень собственного шума (DANL) Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ≥ 40;
С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; от -90 дБм до - 3х(F/100) дБм: >100 кГц…1 МГц; -118 дБм: >1 МГц … 2,7 ГГц; -106 дБм: >2,7 ГГц…3 ГГц;
С включенным предусилителем: от -108 дБм до - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: >1 МГц…10 МГц; -142 дБм + 3х(F/106 ) дБ: >10 МГц…3 ГГц;
Где, F - частота, на которой измеряется уровень, кГцПеределы допускаемой относительной погрешности измерения уровня сигнала Параметры нормируются на опорной частоте 160 МГц;
с выключенным предусилителем: ± 0,6 дБ;
с включенным предусилителем: ± 0,6 дБ;
в диапазоне частот от 1 МГц до 3 ГГц, с выключенным предусилителем: ± 1,5 дБНеравномерность АЧХ Относительно уровня на частоте 160 МГц;
с выключенным предусилителем, аттенюатор 10 дБ: ± 0,5 дБ: 100 кГц…2 ГГц; ±0,7 дБ: >2 ГГц…3 ГГц;
с включенным предусилителем, аттенюатор 0 дБ: ± 0,6 дБ: 100 кГц…2 ГГц; ± 0,8 дБ: >2 ГГц…3 ГГцПогрешность измерения уровня сигнала из-за переключения полос пропускания фильтра ПЧ Относительно полосы пропускания 10 кГц
± 0,25 дБГармонические искажения второго порядка (SHI) 35 дБм: 10 МГц...775 МГц;
60 дБм: ≥775 МГц…1,625 ГГц;
предусилитель выключен, уровень: - 30 дБм, аттенюатор 0 дБИнтермодуляционные искажения третьего порядка (TOI) +1 дБм, в диапазоне частот 300 МГц…3 ГГц;
предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБДетекторы графика Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ Функции трассировки Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение Трекинг генератор (следящий генератор) Диапазон частот - 100 кГц … 3000 МГц Диапазон установки уровня - -50 дБм … 0 дБм Погрешность установки уровня - ± 0,5 дБ (при уровне -10 дБм, частота 160 МГц) Неравномерность АЧХ - Неравномерность АЧХ Входы / выходы ВЧ вход Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ≥ 10 дБ) Трекинг генератор - Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ≥ 12 дБ) Внешняя синхронизация Соединитель BNC-типа; входной уровень 3,3 В (CMOS Выход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, выходной уровень 3,3 В Вход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм ДУ LAN, USB, RS-232, опция - GPIB Выход питания DC 7 В/500 мА; разъем SMB Выход ПЧ Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц) Медиа выходы Видео DVI-I, аудио 3,5мм jack моно Общие характеристики Внутренняя память 16 МБ Дисплей Диагональ 21,3 см, ЖК, разрешение 800х600 Потребляемая мощность < 65 Вт Условия эксплуатации +5…+45 °С Питание 100…240 В (автовыбор), 50/60 Гц. Опция – батарейного питания Габаритные размеры 210х350х100 мм Вес < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание) -
Комплект поставки GSP-79300B
№ Наименование Количество 1 Анализатор спектра GSP-79300B 1 2 Шнур питания 1 3 Инструкция по эксплуатации и программированию на CD 1 4 Сертификат калибровки 1 -
