СК-4 НОВО АС 12, СК4 НОВО АС-12

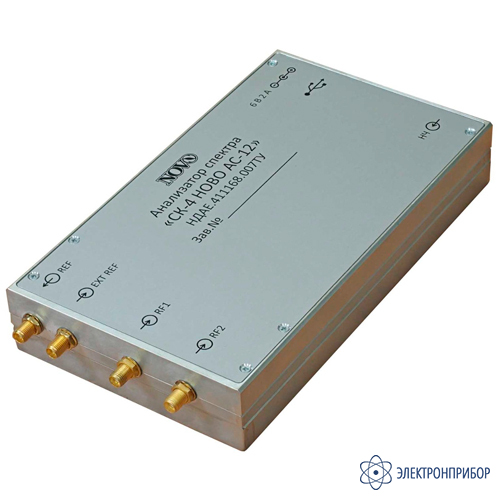

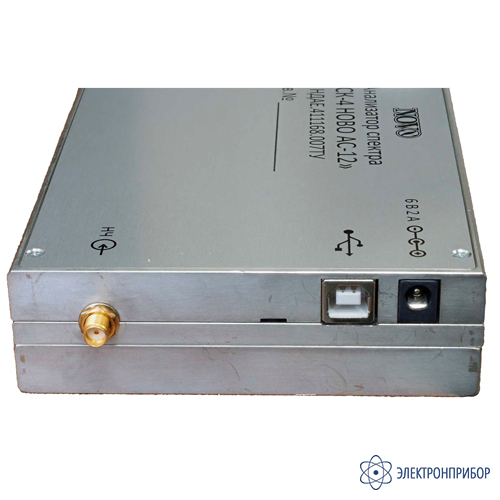

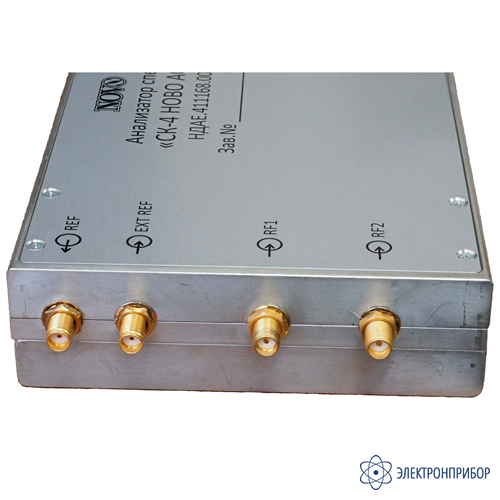

СК-4 НОВО АС-12 — портативный анализатор спектра USB
Код товара: 83192-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
84928-22 до 21.03.2027
Назначение портативного анализатора спектра USB СК-4 НОВО АС-12:
Портативный анализатор спектра USB СК-4 НОВО АС-12 предназначен для измерения параметров спектра высокочастотных радиотехнических сигналов в диапазоне частот от 9 кГц до 14,5 ГГц.
Анализатор представляет собой автоматически перестраиваемый супергетеродинный приемник, который производит предварительную фильтрацию и усиление входного радиосигнала, его перенос на промежуточную частоту (далее - ПЧ), фильтрацию на ПЧ, детектирование, аналого-цифровое преобразование, цифровую сигнальную обработку и последующее отображение амплитуд спектральных компонент в зависимости от частоты в виде спектрограмм.
Изделие используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.
Анализатор спектра СК-4 НОВО АС-12 является полностью отечественным устройством, начиная от схемотехнического решения и кончая воплощением в «железе».
Соответствие требованиям:
Портативный анализатор спектра благодаря своим характеристикам помимо решения общих задач может быть использован для комплектования лабораторий, предназначенных для проведения специальных проверок и специальных исследований.
Функциональные возможности портативного анализатора спектра USB СК-4 НОВО АС-12:
- широкий диапазон частот анализируемого сигнала;
- малая дискретность изменения значения частоты выходного сигнала;
- высокая чувствительность;
- широкий динамический диапазон измерения мощности входного сигнала;
- низкий уровень собственных фазовых шумов;
- высокая точность измерения уровня мощности входного сигнала;
- настраиваемые параметры демодуляции входного сигнала;
- режим наблюдения цветовой спектрограммы;
- управление по шине USB 2.0;
- наличие программы управления анализатором, работающей под управлением ОС WINDOWS 10;
- наличие библиотеки API-функций для самостоятельной разработки собственных приложений;
- небольшие габариты и вес.
-
-
Технические характеристики портативного анализатора спектра USB СК-4 НОВО АС-12:
Параметр Значение Диапазон частот входного сигнала, МГц от 0,009 до 14500 Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора ±1∙10-6 Максимальный измеряемый уровень входного сигнала (уровень компрессии 1 дБ), дБм, не менее 5 Пределы допускаемой погрешности измерений уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц в диапазоне уровней входного сигнала от минус 60 до 0 дБм), дБ, не более ±1 Средний отображаемый уровень собственных шумов, дБм/Гц, не более:
– в диапазоне частот от 10 кГц до 100 МГц
– в диапазоне частот от 100 до 6000 МГц
– в диапазоне частот от 6000 до 10000 МГц
-155
-160
-155Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц, не более -120 Минимальная частотная полоса пропускания измерительного фильтра, Гц 1,5 Время установления рабочего режима, ч, не менее 1 Масса, г, не более 750 Габаритные размеры (Ш х В х Д), мм, не более: 110 х 33 х 203 Напряжение питания, В от 6 до 6,5 Сила тока потребления, А, не более 1,5 Потребляемая мощность, Вт, не более 15 -
Комплект поставки СК-4 НОВО АС-12
№ Наименование Количество 1 Блок анализатора 1 2 Блок питания 1 3 Рамка защитная резиновая 1 4 Кабель USB A(m) - USB B(m) 1 5 Транспортная упаковка 1 6 ПО на оптическом носителе 1 7 Паспорт 1 8 Руководство по эксплуатации 1 9 Методика поверки 1 10 Описание типа средства измерения 1
