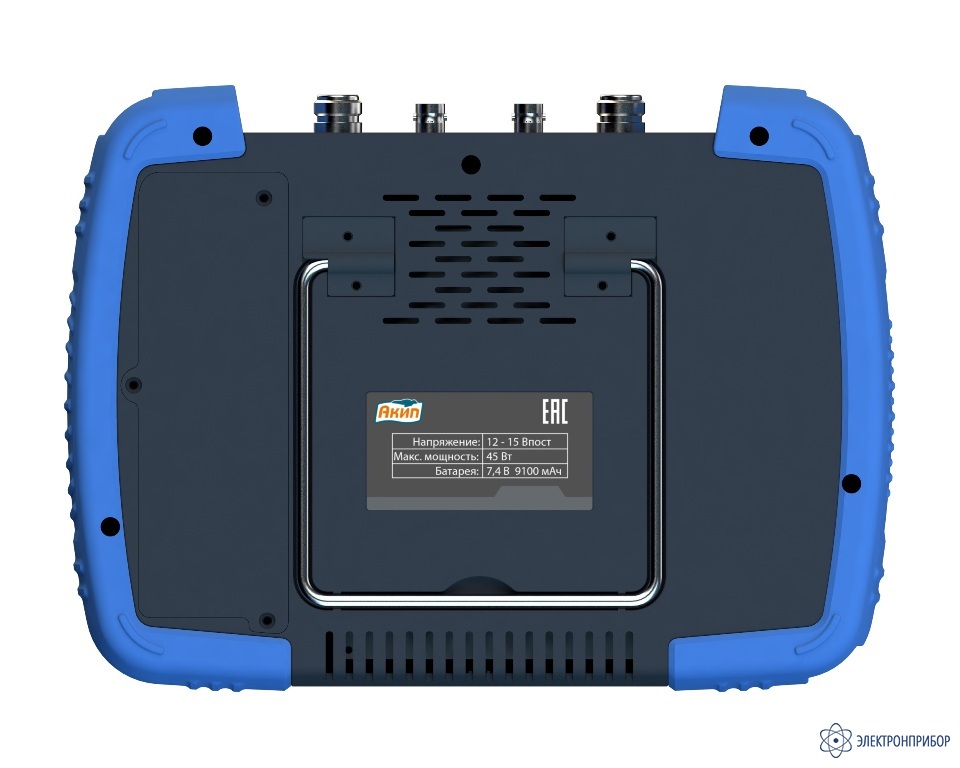

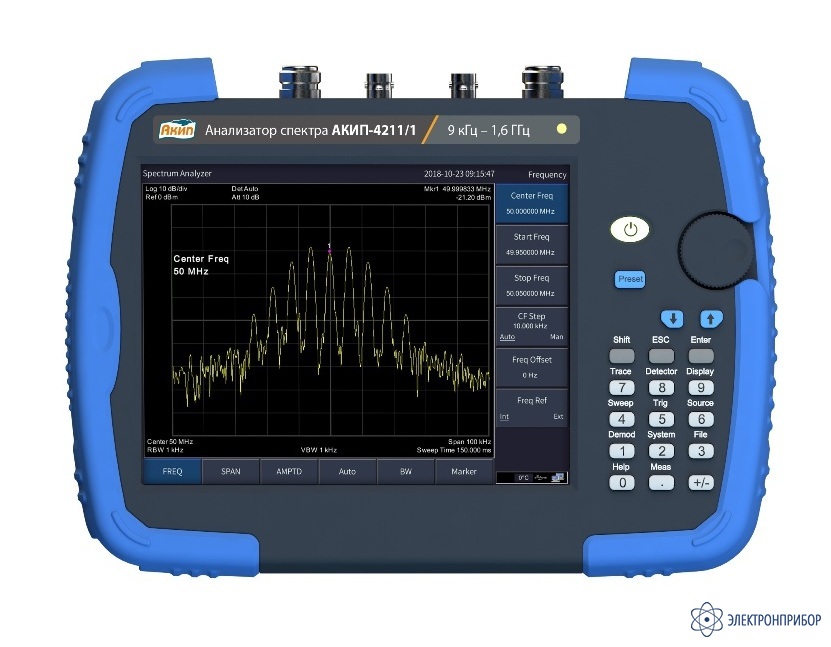

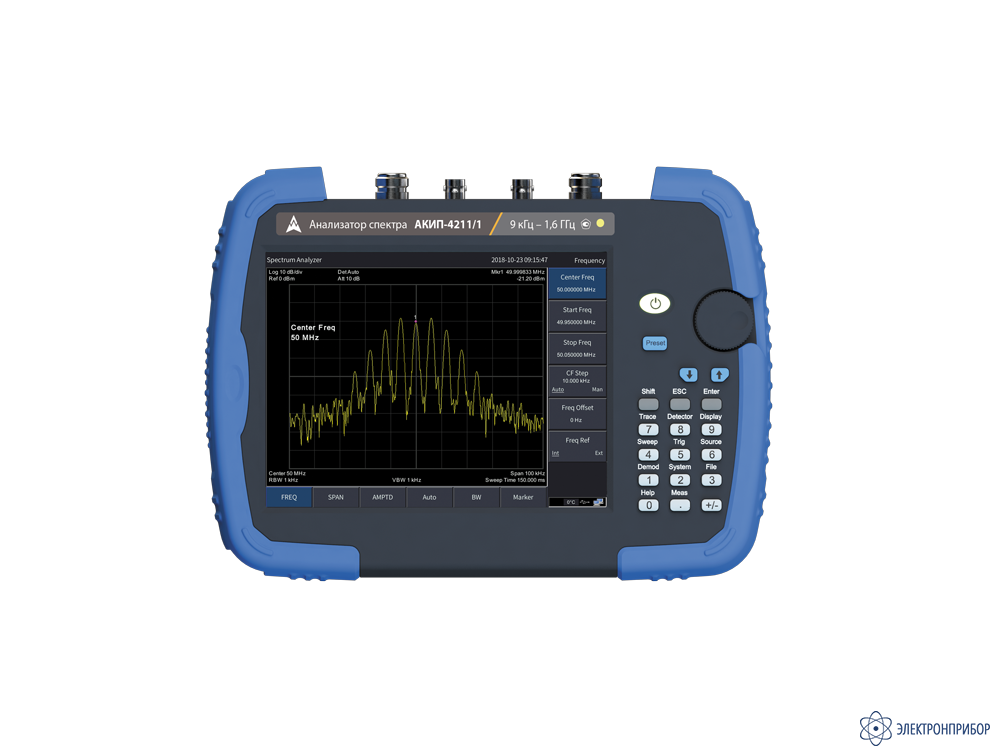

АКИП-4211/1 — анализатор спектра

Код товара: 68347
  • 88485-23

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      88485-23 до 14.03.2028

    • Производитель

      АКИП

    Особенности анализатора спектра АКИП-4211/1:

    • Портативный анализатор спектра;
    • Частотный диапазон: 9 кГц ...1,6 ГГц (АКИП-4211/1) 9 кГц ...3,6 ГГц (АКИП-4211/2);
    • Средний уровень собственных шумов: <-150 дБм;
    • Фазовый шум: от -107 дБн/Гц при отстройке на 1 МГц @ 1 ГГц;
    • Разрешение полосы пропускания (RBW) от 10 Гц;
    • Программная опция: трекинг генератор (TG);
    • Встроенный предусилитель, маркерные измерения;
    • Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц)) и квазипиковый детектор;
    • Демодуляция АМ/ЧМ сигналов;
    • Сенсорный экран, диагональ экрана 20,32 см (разрешение 1024x768);
    • Интерфейсы: USB (USB TMC), LAN;
    • Встроенный литиевый аккумулятор, до 4 часов непрерывной работы;
    • При активации опции «Трекинг генератор»/TG) доступен режим формирования непрерывного гармонического колебания 35 МГц … 3,6 ГГц (ВЧ генератор/ синусоид. форма), диапазон регулировки уровня -40 дБм…0 дБм (только для АКИП-4211/2).

  • Технические характеристики анализатора спектра АКИП-4211/1:

    Параметр АКИП-4211/1 АКИП-4211/2
    Частотный диапазон 9 кГц … 1,6 ГГц 9 кГц … 3,6 ГГц
    Разрешение 1 Гц
    Погрешность источника опорной частоты (в год) ±1·10-6
    Температурная нестабильность частоты ±2,5·10-6
    Полоса обзора 0; 100 Гц … до максимальной частоты в зависимости от модели
    Плотность фазовых шумов (ПЧ=1 кГц -80 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -107 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
    Скорость развертки 10 мс … 3000 с
    Тип развертки Непрерывная, однократная
    Полоса пропускания ПЧ 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц
    Погрешность полос пропускания фильтров ПЧ (Гц) <5% - для FПЧ ≤1 МГц
    Коэффициент прямоугольности фильтров ПЧ 5:1 по уровням -60 дБ и -3 дБ
    Полоса пропускания видео 10 Гц…3 МГц
    Диапазон измерений От среднего уровня собственных шумов до +20 дБм предусилитель выключен
    Аттенюатор 0 … 40 дБ (шаг 1 дБ) 0 … 50 дБ (шаг 1 дБ)
    Предусилитель 20 дБ (100 кГц … 1,6 ГГц) 20 дБ (100 кГц …3,6 ГГц)
    Максимальный входной уровень ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм)
    Опорный уровень -80 дБм…+30 дБм (шаг 0,1 дБ)
    С выключенным предусилителем С включенным предусилителем
    1 МГц…1 ГГц -130 дБм -150 дБм
    1 ГГц…1,6 ГГц (АКИП-4211/1) -128 дБм -148 дБм
    1 ГГц…3,6 ГГц (АКИП-4211/2) -128 дБм -148 дБм
    Неравномерность АЧХ Параметры нормируются при условиях: ослабление 0 дБ, ПЧ = 1 Гц, усреднение ≥ 50, 50 Ом. С выключенным предусилителем: ±0,8 дБ (несущая ≥100 кГц).  С включенным предусилителем: ±0,9 дБ (несущая ≥1 МГц) Параметры нормируются при условиях: ослабление 20 дБ, опорная частота 50 МГц
    Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц С выключенным предусилителем: ±0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ±1,5 дБ (вх. уровень – 40 дБм)
    КСВ ≤ 1,5 (1 МГц…3,6 ГГц, аттенюатор 10 дБ)
    Гармонические искажения второго порядка - 65 дБн: несущая ≥50 МГц
    Интермодуляционные искажения третьего порядка 10 дБм: несущая ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
    Уровень компресии усиления на 1 дБ > 2 дБм: несущая ≥50 МГц
    Остаточные отклики ПЧ во всей полосе частот < -85 дБм: 50 Ом, аттенюатор 0 дБ
    Паразитные составляющие < -60 дБн (уровень на смесителе -30 дБм)
    Диапазон частот TG 100 кГц…1,6 ГГц 100 кГц…3,6 ГГц
    Диапазон частот сигнала синодальной формы - 35 МГц … 3,6 ГГц
    Выходной уровень -30 дБм…0 дБм -40 дБм…0 дБм
    Дискретность установки 1 дБ
    Неравномерность АЧХ ± 3 дБ
    Защита входа от обратной мощности ± 30 дБм, ±50 В
    Аналоговый удиодемодулятор (АМ/ЧМ) 100 кГц…1,6 ГГц 100 кГц…3,6 ГГц
    Измерений параметров 100 кГц…1,6 ГГц 100 кГц…3,6 ГГ
    АМ-сигнала

    Частота модуляции: 20 Гц … 100 кГц

    Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины модуляции: ±4%
    Измерений параметров 100 кГц…1,6 ГГц 100 кГц…3,6 ГГц
    ЧМ-сигнала Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции <1 кГц 0,1%, при частоте модуляции ≥ 1 кГц Девиация частоты: 20 Гц … 200 кГц Погрешность измерения девиации частоты: ±4%
    Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц
    Погрешность измерения ±(Fизм*1·10-6 +разрешение)
    ВЧ вход Соединитель N-типа; 50 Ом
    Трекинг генератор Соединитель N-типа; 50 Ом
    Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
    Вход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; 0 … 10 дБм
    Внешняя синхронизация Соединитель BNC-типа; TTL совместимый сигнал
    ДУ LAN (10/100 Base, RJ-45), USB (USB TMC)
    Память Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ
    Дисплей Сенсорный емкостной ЖК, 25,6 см, разрешение 1024х600
    Потребляемая мощность 45 Вт (макс.)
    Условия эксплуатации 0…+40 °С
    Габаритные размеры 265 х 190 х 58 мм (Ш × В × Г)
    Вес ≤ 2,5 кг
    Питание Литиевая батарея 7,4В, 9100 мАч AC-DC адаптер: 100…240 В, 50/60 Гц (вход), 12 - 15 В (выход)

  • Комплект поставки АКИП-4211/1

    № Наименование Количество
    1 Анализатор спектра АКИП-4211/1 1
