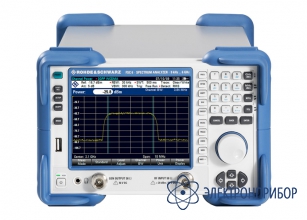

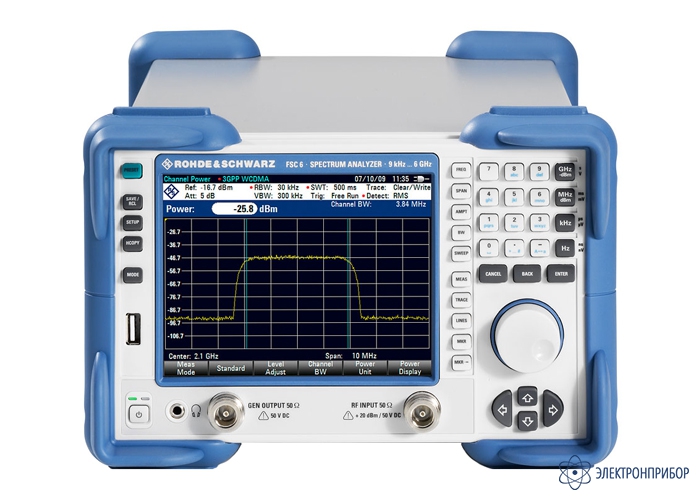

FSC — анализатор спектра и сигналов

Код товара: 53048
  • 45685-10
    Анализатор спектра и сигналов FSC Анализатор спектра и сигналов FSC
    2 варианта исполнения

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      45685-10 до 29.06.2025

    • Производитель

      ROHDE & SCHWARZ, Германия

    Назначение анализатора спектра и сигналов FSC:

    FSC – это компактный и очень экономичный анализатор спектра, обладающий возможностями профессионального прибора, за счёт чего будет полезен и на стадии разработки, и на стадии производства, а также, может с успехом применяться для обучения специалистов-радиотехников.

    Анализатор спектра и сигналов FSC​ выпускается в нескольких исполнениях:

    • FSC3 - от 9 кГц до 3 ГГц;
    • FSC6 - от 9 кГц до 6 ГГц.

    Особенности анализатора спектра и сигналов FSC:

    • Диапазон частот от 9 кГц до 3 или 6 ГГц;
    • Полосы разрешения: от 10 Гц до 3 МГц;
    • Отображаемый средний уровень собственных шумов (DANL) в полосе 1 Гц: до – 165 дБмВт (тип.);
    • Фазовый шум: -105 дБн/Гц (тип.) с отстройкой 30кГц;
    • Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) до +15 дБмВт (тип.);
    • Различные варианты питания;
    • Малое энергопотребление: 12 Вт;
    • Масса 4,5 кг.

    Описание анализатора спектра и сигналов FSC:

    Малые габаритные размеры анализатора FSC значительно экономят рабочее пространство, а в сочетании с аналогичным оборудованием, например, с генератором сигналов SMC, позволяют создавать компактные измерительные комплексы. При установке приборов в 19-дюймовую стойку в один отсек может поместиться два стоящих рядом друг с другом прибора.

    Возможность питания и от сети переменного тока, и от источника постоянного тока – значительно расширяют границы применения анализатора.

    Простое и удобное управление. Эргономичное и интуитивно понятное управление позволяют использовать анализатор спектра FSC как опытному профессионалу, так и начинающему пользователю.

    Обычное кнопочное управление дополнено сенсорными клавишами в нижней части дисплея, обеспечивая быстрый доступ к различным функциям меню.

    Необходимый набор функций

    Разнообразные функции маркера. Помимо простого отображения уровня и частоты в позиции маркера имеется возможность вычисления плотности мощности шума по отношению к полосе 1 Гц (шумовой маркер-функция NOISE), функция частотомера (FREQUENCY COUNT) с разрешением 0,1 Гц, для получения наиболее точных показаний, и демодуляция АМ- и ЧМ-сигналов для контроля (качества) звуковых сигналов. Демодулированный сигнал звуковой частоты может быть прослушан с помощью наушников.

    Контроль предельных линий – для индикации соответствия параметров ИУ заданным пределам.

    Различные функции анализа. При возникновении необходимости проведения комплексных измерений анализатор FSC проведет их с наименьшим количеством нажатий клавиш:

    • Измерение мощности в канале для различных стандартов связи;
    • Измерение занимаемой полосы частот;
    • Измерение мощности TDMA-сигналов;
    • Измерение коэффициента утечки мощности ACLR;
    • Измерение спектральной маски излучения;
    • Измерение уровня гармоник и коэффициента нелинейных искажений;
    • Измерения паразитных излучений;
    • Измерение коэффициента модуляции АМ-сигналов.

    Режим анализатора цепей. Модели со следящим генератором позволят производить скалярные измерения передаточных характеристик таких устройств, как кабели, фильтры или усилители.

  • Технические характеристики анализатора спектра и сигналов FSC:

    Параметр Значение
    FSC3 FSC6
    Диапазон частот от 9 кГц до 3 ГГц от 9 кГц до 6 ГГц
    Разрешение по частоте 1 Гц
    Стабильность опорного генератора (Старение) 1 × 10-6/год
    Полосы разрешения (по уровню -3 дБ) свипирующие от 10 Гц до 3 МГц
    Диапазон ослабления (встроенный аттенюатор) от 0 до 40 дБ с шагом 5 дБ
    Точка пересечения третьего порядка (TOI)
    предусилитель выкл.    		 fin < 300 МГц > +7 дБм (+11 дБм тип.)
    300 МГц – 3,6 ГГц > +10 дБм (+15 дБм тип.)
    3,6 ГГц – 6 ГГц > +3 дБм (+10 дБм тип.)
    Отображаемый средний уровень собственного шума (DANL) (нормированный к 1 Гц)
    Предусилитель выкл. 1 МГц – 10 МГц < -136 дБм, тип. -144 дБм
    10 МГц – 2 ГГц < -141 дБм, тип. -146 дБм
    2 ГГц – 3,6 ГГц < -138 дБм, тип. -143 дБм
    3,6 ГГц – 5 ГГц < -142 дБм, тип. -146 дБм
    5 ГГц – 6 ГГц < -140 дБм, тип. -144 дБм
    Предусилитель вкл. 10 МГц – 1 ГГц < -161 дБм, тип. -165 дБм
    1 ГГц – 2 ГГц < -159 дБм, тип. -163 дБм
    2 ГГц – 5 ГГц < -155 дБм, тип. -159 дБм
    5 ГГц – 6 ГГц < -151 дБм, тип. -155 дБм
    Детекторы пиковый (макс./мин.), автопиковый, отсчетов, СКЗ
    Погрешность измерения от 10 МГц до 3,6 ГГц +/-1 дБ (тип. 0,5 дБ)
    от 3,6 ГГц – 6 ГГц +/-1,5 дБ (тип. 01 дБ)
    Следящий генератор (модели .13 и .16)
    Диапазон частот от 100 кГц до 3 или 6 ГГц
    Выходной уровень 0 дБм (ном.)
    Общие характеристики
    Дисплей Диагональ 5,7 дюйма (14,5 см), цветной ЖК-дисплей (сенсорные экранные клавиши), разрешением 640-480 пикселей

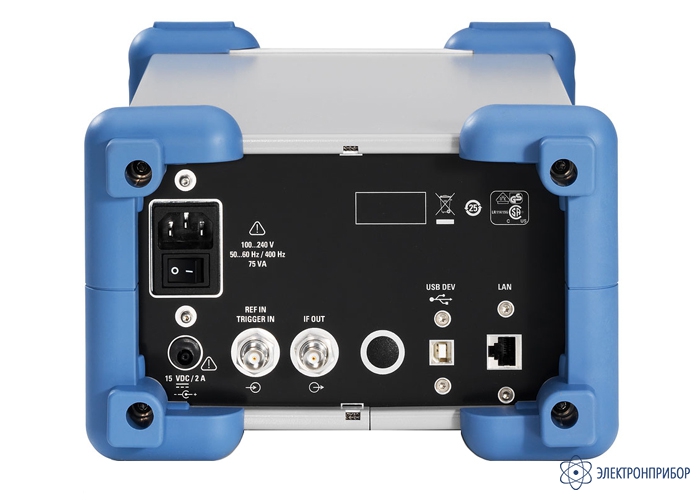

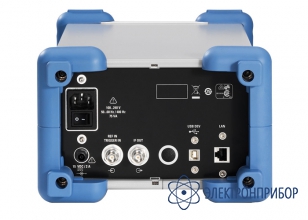

    Интерфейсы LAN, USB, DVI-D
    Аудио (АМ, ЧМ демодуляция) Встроенный динамик, Выход наушников: 3,5 мм jack
    Питание Сеть переменного тока 100 – 240 В, 50 – 60 Гц, 400 Гц
    От источника постоянного тока 14 – 16 В / 0,9 – 0,7 А
    Потребляемая мощность 12 Вт
    Диапазон рабочих температур от 0 °C до +50 °C
    Габаритные размеры (ШхВхГ) 233 х 158,1 х 350 мм
    Масса 4,5 кг

  • Комплект поставки FSC

    № Наименование Количество
    1 Анализатор спектра и сигналов FSC в выбранном исполнении  1
    2 Сетевой шнур 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
