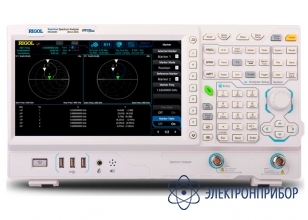

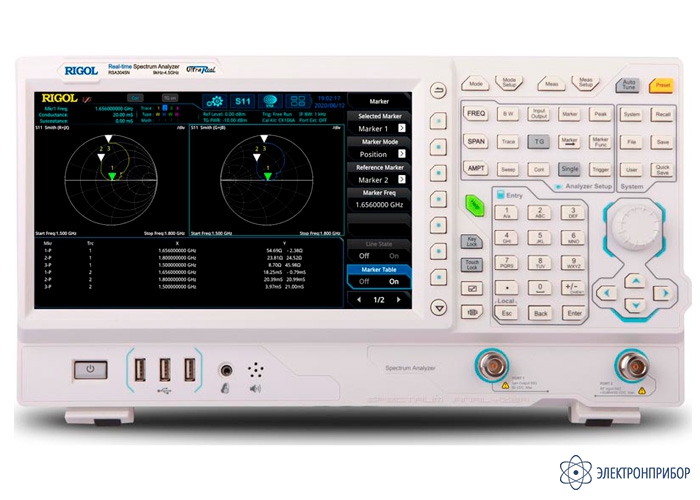

RSA3030N — анализатор спектра реального времени

Код товара: 60926
  • Анализатор спектра реального времени RSA3030N Анализатор спектра реального времени RSA3030N Анализатор спектра реального времени RSA3030N

    • Гарантия

      3 года

    • Производитель

      RIGOL, Китай

    • Артикул

      А219984

    Описание анализатор спектра реального времени RSA3030N:

    Анализатор спектра RSA3030N способен работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA). Кроме того, RSA3030N может быть использован в качестве векторного анализатора для измерения S-параметров. В этом приборе применена инновационная технология Ultra-Real, которая обладает рядом преимуществ, например, позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа до 40 МГц (опция), скорость обработки до 146484 преобразований в секунду.

    Для анализатора спектра RSA3030N доступна опция расширенных измерений. Эта опция позволяет выполнять измерения: мощности во временном интервале, мощности в соседних каналах, мощности в канале, занимаемой полосы частот, полосы излучения, отношения сигнал/шум, гармонических искажений, интермодуляционных искажений третьего порядка и прочее.

  • Технические характеристики анализатор спектра реального времени RSA3030N:

    Параметр Значение
    Для всех измерительных режимов
    ЧАСТОТА
    Частотный диапазон 9 кГц…3,0 ГГц
    ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
    Опорная частота 10 МГц
    Точность после калибровки стандартно <1 ppm
    опция OCXO-C08 <0,1 ppm
    Температурная стабильность источника опорной частоты (0~50 °C) стандартно <0,5 ppm
    опция OCXO-C08 <0,005 ppm
    Старение стандартно <1 ppm/год
    опция OCXO-C08 <0,03 ppm/год
    Режим стандартного анализатора спектра со свипированием (GPSA)
    ЧАСТОТА
    Маркер Разрешение ± полоса обзора / (количество точек развертки-1)
    Погрешность ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
    Счетчик частоты Разрешение 1 Гц
    Погрешность ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
    Полоса обзора Диапазон Нулевая, 100 Гц...максимальная частота (штатно)
    Нулевая, 10 Гц...максимальная частота (с опцией RSA3000-BW1)
    Разрешение 2 Гц
    Погрешность ± полоса обзора / (количество точек развертки-1)
    Плотность фазовых шумов (500 МГц, 20~30 °C) 1 кГц <-90 дБн/Гц
    10 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
    100 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
    1 МГц <-110 дБн/Гц; <-112 дБн/Гц (тип.)
    Полоса пропускания Разрешение ПЧ RBW (-3 дБ) 10 Гц… 3 МГц, с шагом 1-3-10 (штатно)
    1 Гц… 10 МГц, с шагом 1-3-10 (с опцией RSA3000-BW1)
    Погрешность RBW <5%
    Избирательность
    (60 дБ/3 дБ)    		 <5:1
    Разрешение видео VBW (-3 дБ) 1 Гц… 10 МГц,с шагом 1-3-10
    Разрешение RBW (-6 дБ )
    с опцией RSA3000-EMC    		 200 Гц, 9 кГц, 120 кГц, 1 МГц
    АМПЛИТУДА
    Измерение уровня (fц ≥ 10 МГц) Диапазон (fц≥10 МГц) Уровень собственных шумов … +30 дБм
    Максимальный уровень на входе Постоянное напряжение 50 В
    Максимальный уровень CW RF Power +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
    - 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
    Максимальный опасный уровень CW RF Power +33 дБм (2 Вт)
    Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц без предусилителя
    9 кГц...100 кГц <-120 дБм (тип.)
    100 кГц...20 МГц <-135 дБм, <-140 дБм (тип.)
    20 МГц…2,7 ГГц <-138 дБм, <-141 дБм (тип.)
    2,7 ГГц…3,0 ГГц <-136 дБм, <-141 дБм (тип.)
    с предусилителем (опция RSA3000-PA)
    100 кГц...20 МГц <-152 дБм, <-160 дБм (тип.)
    20 МГц…2,7 ГГц <-158 дБм, <-161 дБм (тип.)
    2,7 ГГц…3,0 ГГц <-156 дБм, <-161 дБм (тип.)
    Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) без предусилителя
    100 кГц…3,0 ГГц <0,7 дБ; <0,5 дБ (тип.)
    с предусилителем (опция RSA3000-PA)
    100 кГц…3,0 ГГц <1,0 дБ; <0,5 дБ (тип.)
    Отображение уровня Логарифмическая шкала 1 дБ…200 дБ
    Линейная шкала 0 до опорного уровня
    Количество точек 801
    Количество графиков 6
    Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000-EMC)
    Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
    Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
    Аттенюатор Диапазон ослабления 0…50 дБ, с шагом 1 дБ
    Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл) <0,3 дБ
    Абсолютная амплитудная погрешность
    (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)    		 <0,3 дБ
    Установка опорного уровня Логарифмическая шкала -170 дБм…+30 дБм с шагом 0,01 дБ
    Линейная шкала 707 пВ...7,07 В; 0,11% разрешение
    Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 ºC to 30 °C) 1,0 дБ
    Погрешность переключения RBW 1 Гц...1 МГц <0,1 дБ
    3 МГц, 10 МГц <0,3 дБ
    Предусилитель (опция RSA3000-PA) Частотный диапазон 100 кГц…3 ГГц
    Усиление 20 дБ
    КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) <1,6 дБ
    Гармонические искажения 2-го порядка
    (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)    		 SHI : +45 дБм
    Интермодуляционные искажения 3-го порядка
    (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)    		 TOI: +10 дБм , типично +15 дБм
    Комбинационные искажения <-60 дБн
    Собственные комбинационные помехи
    (вх. терминатор 50 Ом, аттенюатор = 0 дБ)    		 <-90 дБм, <-100 дБм, типично
    РАЗВЕРТКА
    Время развертки Нулевой обзор 1 мкс…4000 с
    Полоса обзора ≥10 Гц 1 мс... 6000 с
    Погрешность времени развертки Нулевой обзор 5%
    Полоса обзора ≥10 Гц, RBW ≥1 кГц 5%
    Тип запуска непрерывный, однократный
    ЗАПУСК
    Источник свободный, внешний 1, внешний 2, видео
    Задержка Нулевой обзор 0...500 мс
    Полоса обзора ≥10 Гц 0...500 мс
    ТРЕКИНГ-ГЕНЕРАТОР
    Частотный диапазон 100 кГц...3,0 ГГц
    Выходной уровень Диапазон -40 дБм...0 дБм
    Разрешение 1 дБ
    Нелинейность (отн. 50 МГц) ±3 дБ
    Режим анализатора спектра реального времени (RTSA)
    Основные параметры RTSA
    Полоса анализа в реальном времени Стандартно 10 МГц
    Опция RSA3000-B25 25 МГц
    Опция RSA3000-B40 40 МГц
    Минимальная длительность для гарантированного захвата сигналов 100% POI Стандартно 9,3 мкс
    Опция RSA3000-B25 7,82 мкс
    Опция RSA3000-B40 7,45 мкс
    Минимальная длительность для гарантированного захвата сигналов 100% POI с разными RBW, мкс
    (максимальная полоса обзора, окно Kaise)    		 Полоса обзора RBW1 RBW2 RBW3 RBW4 RBW5 RBW6
    40 МГц 26,9 16,9 11,9 9,32 8,07 7,45
    25 МГц 38,9 22,9 14,9 10,9 8,82 7,82
    10 МГц 86,8 46,8 26,8 16,8 11,8 9,30
    1 МГц 807 407 207 107 56,3 31,3
    Тип детектора выборка, положительный пиковый, отрицательный пиковый, среднее
    Количество графиков 6
    Тип окна Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
    Разрешение (для окна Kaiser) обеспечивает 6 RBW для каждого окна, кроме прямоугольного
    Полоса обзора Минимальный диапазон / Максимальный диапазон
    40 МГц 100 кГц / 3,21 МГц
    25 МГц 62,8 кГц / 2,01 МГц
    10 МГц 25,1 кГц / 804 кГц
    1 МГц 2,51 кГц / 80,4 кГц
    100 КГц 251 Гц / 8,04 кГц
    Максимальная частота дискретизации 51,2 Мвыб/сек
    Скорость БПФ (FFT) 146484 FFT/сек
    Количество маркеров 8
    Разрешение по амплитуде 0,01 дБ
    Количество точек по частоте 801
    Время захвата (максимальная дискретизация) >156,5 мкс
    Амплитуда Неравномерность АЧХ <0,5 дБ
    SFDR <-50 дБн/Гц
    Режим Density (Спектральная плотность)
    Диапазон плотности 0...100% с шагом 0,1%
    Минимальная полоса обзора 5 кГц
    Персистенция 32 мс...10 с
    Режим Spectrogram (Спектрограмма)
    Глубина памяти 8192 точки
    Динамический диапазон (охват. Bitmap) 200 дБ
    Режим PvT (Распределение мощности во времени)
    Минимальное время захвата 187,9 мкс
    Максимальное время захвата 40 с
    Источник запуска внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
    Запуск по частотной маске FMT
    Диаграмма запуска спектральная плотность, спектрограмма, обычная, PVT
    Разрешение запуска 0,5 дБ
    Критерии запуска входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
    Режим векторного анализатора (VNA)
    Параметры измерения
    Частотный диапазон 100 кГц…3,0 ГГц
    Типы измерений Отражение (S11), передача (S21), расстояние до неоднородности (DTF)
    Полоса измерения 1 кГц...10 МГц с шагом 1-3-10
    Количество точек данных от 101 до 10001; по умолчанию 201
    Типы трасс память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума
    Количество маркеров 8
    Калибровка открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект
    Измерение передачи (S21)
    Выходная мощность -10 дБм
    Формат линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка
    Диапазон измерения -500 G...500 G
    Разрешение Log: 100f; Lin 1a
    Динамический диапазон
    (RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50)    		 80 дБ (ном.)
    Измерение отражения (S11)
    Выходная мощность -10 дБм
    Формат линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)
    Диапазон измерения -500 G...500 G
    Разрешение Log: 100f; Lin 1a
    КСВН -500 G...500 G
    Эффективная направленность с CK106A
    ( Log Mag, Average=50)    		 > 40 дБ (ном.)
    Измерение расстояния до неоднородности (DTF)
    Выходная мощность 0 дБм
    Формат линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН
    Максимальная длина кабеля (8 м × 10E10 м × коэффициент замедления / полоса обзора)
    Разрешение определения повреждения (1,5 м × 10E8 м × коэффициент замедления / полоса обзора)
    Тип окна Gaussian, Flattop, Rectangular, Hanning, Hamming
    Коэффициент замедления 0.1 ~ 1
    ВХОДЫ / ВЫХОДЫ
    Разъемы на передней панели RF вход (ВЧ вход) Разъем N-типа (female)
    Импеданс 50 Ом
    Выход трекинг-генератора Разъем N-типа (female)
    Импеданс 50 Ом
    Вход / Выход источника опорного сигнала Внутренний источник Частота 10 МГц
    Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
    Разъем BNC-тип (female)
    Импеданс 50 Ом
    Внешний источник Частота 10 МГц±5 ppm
    Входной уровень 0 дБм…+10 дБм
    Разъем BNC-тип (female)
    Импеданс 50 Ом
    Вход / Выход внешнего запуска Вход внешнего запуска 1 Разъем BNC-тип (female)
    Импеданс ≥1 кОм
    Уровень запуска: 5 В TTL уровень
    Вход внешнего запуска 2 /
    Выход синхронизации    		 Разъем BNC-тип (female)
    Импеданс ≥1 кОм (вход внешнего запуска 2)
    Импеданс 50 Ом (выход синхронизации)
    Уровень запуска: 5 В TTL уровень
    Другие разъемы IF выход (выход ПЧ) Частота 430 МГц±20 МГц
    Разъем SMB (male)
    Импеданс 50 Ом
    Интерфейсы USB Host (4 порта) Разъем A-plug
    Версия 2.0
    USB Device Разъем B-plug
    Версия 2.0
    LAN Разъем 100/1000Base, RJ-45
    Протокол LXI Core 2011 Device
    HDMI Разъем A-plug
    Протокол HDMI 1.4b
    ОБЩИЕ ДАННЫЕ
    Дисплей Тип Емкостной мультитач
    Разрешение 1024 х 600 пикселей
    Размер 10,1"
    Количество цветов 24 бит
    Поддержка принтера Сетевой принтер
    Память Внутренняя 512 Мб
    Внешняя USB-флэш накопитель
    Питание Напряжение AC 100 В… 240 В
    Частота 45 Гц… 440 Гц
    Потребляемая мощность 55 Вт (тип.), максимально 90 Вт (со всеми опциями)
    Рабочая температура 0…50 °C
    Габаритные размеры 410 x 224 х 135 мм
    Масса 4,95 кг

  • Комплект поставки RSA3030N

    № Наименование Количество
    1 Анализатор спектра RSA3030N 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1

    Дополнительная комплектация RSA3030N:

    (Поставляется за отдельную плату)

    № Наименование
    1 Опция предусилителя RSA3000-PA
    2 Опция повышенной стабильности опорного генератора OCXO-C08
    3 Опция расширенной полосы RBW 1 Гц...10 МГц RSA3000-BW1
    4 Опция расширенных измерений RSA3000-AMK
    5 Опция расширенной полосы анализа в реальном времени 25 МГц RSA3000-B25
    6 Опция расширенной полосы анализа в реальном времени 40 МГц RSA3000-B40
    7 Опция ЭМИ измерений RSA3000-EMI
    8 Опция тестирования на ЭМС RSA3000-EMC
    9 Комплект аксессуаров DSA Utility Kit
    10 Комплект аксессуаров RF Attenuator Kit
    11 Комплект адаптеров RF Adaptor Kit
    12 Комплект адаптеров RF CATV Kit
    13 Аттенюатор ATT03301H
    14 ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
    15 ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
    16 Зонд ближнего поля NFP-3
    17 Мост для измерения КСВН VB1032
    18 Мост для измерения КСВН VB1080
    19 Комплект для монтажа в стойку RM6041
    20 Калибровочный комплект для векторного анализатора DC...6,5 ГГц CK106A
    21 Калибровочный комплект для векторного анализатора DC...1,5 ГГц CK106E
    22 Программное обеспечение Ultra Spectrum
    23 Программное обеспечение S1210 EMI Pre-compliance Software
