Анализаторы спектра

FPS — анализатор спектра и сигналов

Код товара: 53026
  • Анализатор спектра и сигналов FPS Анализатор спектра и сигналов FPS
    5 вариантов исполнения

    Назначение анализатора спектра и сигналов FPS:

    FPS – это исключительно быстрый и компактный анализатор сигналов и спектра, предназначенный для пользователей, нацеленных на быстродействие и автоматизацию измерительного процесса. Для размещения прибора в измерительной стойке потребуется всего 2 слота, что в половину меньше по сравнению со стандартными приборами.

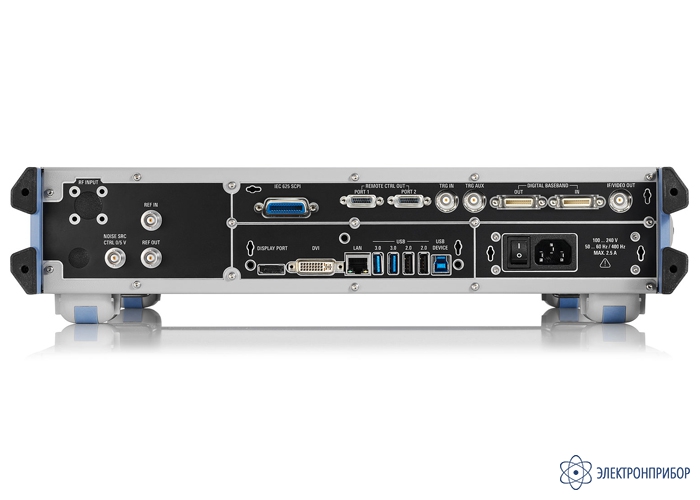

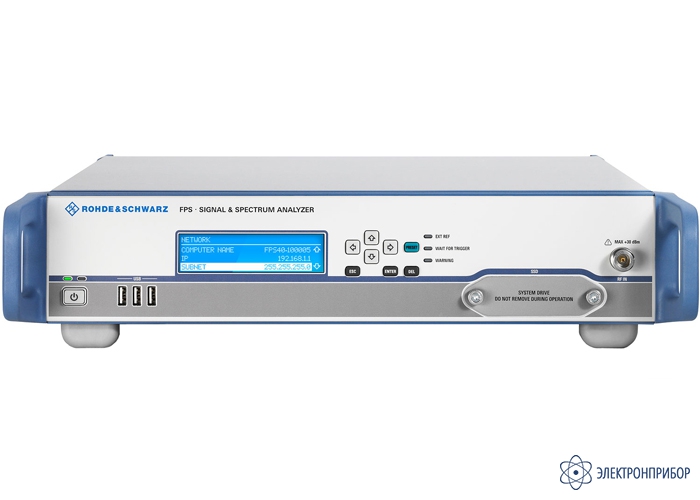

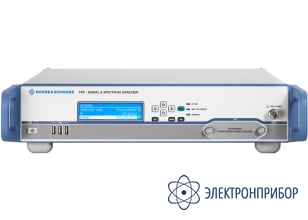

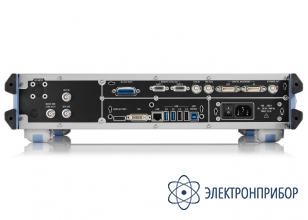

    Анализатор имеет небольшой экран, отображающий информацию о состоянии и о подключении прибора. С помощью экрана оператор, также может провести техническое обслуживание, например, саморегулировку. Для получения доступа к полному интерфейсу пользователя можно подключить внешний монитор. При дистанционном управлении доступ ко всем экранным функциям можно получить с помощью дистанционного подключения к рабочему столу Windows.

    Анализатор спектра и сигналов FPS выпускается в нескольких исполнениях:

    • FPS4 - от 10 Гц до 4 ГГц;
    • FPS7 - от 10 Гц до 7 ГГц;
    • FPS13 - от 10 Гц до 13,6 ГГц;
    • FPS30 - от 10 Гц до 30 ГГц;
    • FPS40 - от 10 Гц до 40 ГГц.

    Особенности анализатора спектра и сигналов FPS:

    • Диапазон частот от 10 Гц до 4/ 7/ 13,6/ 30/ 40 ГГц;
    • Полосы разрешения от 1 Гц до 40 МГц;
    • Полоса анализа сигнала до 160 МГц;
    • Отображаемый средний уровень собственных шумов (DANL) в полосе 1 Гц: до –165 дБмВт (тип.);
    • Фазовый шум –106 дБн/Гц (тип.) с отстройкой 10 кГц;
    • Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) до +18 дБмВт (тип.);
    • Съемный жесткий диск для работы в условиях повышенной секретности;
    • Многочисленные интерфейсы управления для интеграции в любую систему;
    • Занимает всего 2 слота в измерительной стойке (2 HU).

    Описание анализатора спектра и сигналов FPS:

    Анализатор FPS значительно сокращает требуемые для производственных испытаний расходы и время. Он справляется с любой задачей – от простых измерений до анализа комплексной модуляции – быстро, надежно и с высокой точностью.

    Измерение коэффициента шума и усиления.
    FPS    , обладающий высокой чувствительностью и малой погрешностью, оснащенный опцией FPS-K30, совместно с источником (генератором) шума, позволит проводить измерения КШ и КУ для различных типов испытываемых устройств.

    Измерение фазового шума.
    Для измерения фазового шума можно воспользоваться стандартными маркерными функциями или, более удобным, с всевозможными настройками диапазонов отстроек – специализированным приложением FPS-K40.

    Импульсные измерения.
    Опция FPS-K6 пригодится для анализа характеристик радиолокационных систем. Опция позволяет измерять многочисленные параметры импульсов, такие как длительность, период, времена нарастания и спада, модуляцию внутри импульса и т.д. Может выбрать результаты, которые будут одновременно отображаться на дисплее.

    Решения для тестирования усилителей.
    Опция FPS-K18 даст возможность измерять эффективность как традиционных усилителей, так и усилителей, поддерживающих возможность отслеживания огибающей. Соотношения амплитудных (АМ/АМ), фазовых (АМ/PM) и т.д. параметров на входе и выходе усилителей, позволят оценить нелинейные эффекты. А опция FPS-K18D позволит вносить дополнительные цифровые предыскажения.

    Измерительный демодулятор АМ/ЧМ/ФМ.
    Опция FPS‑K7 превращает FPS в анализатор аналоговой модуляции для амплитудно-, частотно- и фазомодулированных сигналов. Он измеряет не только полезную модуляцию, но и такие факторы, как остаточная ЧМ и синхронная модуляция.

    Многостандартный радиоанализатор (MSRA).
    Измерения качества ВЧ сигнала и взаимовлияния ВЧ сигналов ставит новые задачи для анализаторов сигналов и спектра, как с точки зрения скорости, так и с точки зрения возможности проведения одновременных измерений различных сигналов.

    Функция MSRA одновременно проводит измерения сигналов различных стандартов (GSM/EDGE, 3GPP WCDMA, CDMA2000, 1xEV-DO, WLAN, EUTRA/LTE и т.п.) на разных частотах в полосе анализа 160 МГц. Приложение FPS‑K70 позволит осуществлять векторный анализ сигналов для анализа отдельных несущих с цифровой модуляцией на битовом уровне.

    Быстрый доступ к I/Q-данным в широкой полосе частот позволяет оперативно проводить сложные вычисления на внешнем компьютере и использовать FPS как цифровой преобразователь с широким динамическим диапазоном для быстрого, гибкого и эффективного производства.

  • Технические характеристики анализатора спектра и сигналов FPS:

    Параметр Значение
    FPS4 FPS7 FPS13 FPS30 FPS40
    Частотный диапазон


    AC coupled
    DC coupled    		 N(f) N(f) N(f) APC 3,5 мм (m) 2,92 мм (m)
    от 10 Гц до 4 ГГц
    от 1 МГц до 4 ГГц    		 от 10 Гц до 7 ГГц
    от 1 МГц до 7 ГГц    		 от 10 Гц до 13,6 ГГц
    от 10 МГц до 13,6 ГГц    		 от 10 Гц до 30 ГГц
    от 10 МГц до 30 ГГц    		 от 10 Гц до 40 ГГц
    от 10 МГц до 40 ГГц
    Разрешение по частоте 0,01 Гц
    Стабильность опорного генератора (старение)
    Стандартно 1 × 10-8
    С опцией FSV-B4 1 × 10-7
    Полосы разрешения
    Стандартные (по уровню -3 дБ) от 1 Гц до 10 МГц (кратность 1, 2, 3, 5)
    БПФ-фильтры от 1 Гц до 3 МГц (кратность 1, 2, 3, 5)
    Канальные фильтры (по уровню -3 дБ) от 100 Гц до 10 МГц, дополнительно 20 МГц, 28 МГц (кроме FPS40),
    дополнительно 40 МГц (с опцией FPS-B70, для f ≤ 7 ГГц)
    Полосы анализа (для f ≤ 7 ГГц, и для f >7 ГГц с опцией FPS-B11, YIG-преселектор выкл.)
    Стандартно 28 МГц
    С опцией FPS-В40 40 МГц
    С опцией FPS-В160 160 МГц
    Спектральная чистота (однополосный фазовый шум) несущая 500 МГц
    Отстройка 1 кГц < –101 дБн (1 Гц)
    Отстройка 10 кГц < –106 дБн (1 Гц)
    Отстройка 1 МГц < –134 дБн (1 Гц)
    Отображаемый средний уровень шума (DANL)
    Без предусилителя от 1 МГц до 1 ГГц
    < –154 дБм тип.
    < –155 дБм тип.    		 от 1 МГц до 1 ГГц
    < –154 дБм тип.
    С включенным предусилителем FSV-B22 от 1 МГц до 1 ГГц
    < –165 дБм тип.    		 от 20 МГц до 1 ГГц
    < –164 дБм тип.
    С включенным предусилителем FSV-B24 - от 20 МГц до 1 ГГц
    < –163 дБм тип.
    Точка пересечения третьего порядка (TOI) До +18 дБм (тип.)
    Общая погрешность измерения от 0,39 дБ до 1,65 дБ
    Диапазон ослабления (механический аттенюатор)
    Стандартно 0-75 дБ, шаг 5 дБ
    С опцией FPS-В25 0-75 дБ, шаг 1 дБ
    Диапазон ослабления (электронный аттенюатор FPS-В25)
    f ≤ 7 ГГц 0-25 дБ, шаг 1 дБ
    f > 7 ГГц 0-9 дБ, шаг 1 дБ
    Общие характеристики
    Интерфейсы USB, GPIB, LAN, External monitor (DVI), Digital Baseband
    Сохранение данных Внутренний ЖД 30 Гбайт
    Питание Сеть переменного тока 100-240 В, 50-60, 400 Гц
    Потребляемая мощность Максимально 180 Вт Максимально  180 Вт Максимально  210 Вт Максимально  210 Вт Максимально  210 Вт
    Габаритные размеры (ШхВхГ) 461 мм × 107 мм × 551 мм
    Масса (без опций) 10,1 кг 10,1 кг 10,9 кг 11,3 кг 11,1 кг

  • Комплект поставки FPS

    № Наименование Количество
    1 Анализатор спектра и сигналов FPS в выбранном исполнении  1
    2 Сетевой шнур 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
