MS2830A-043, MS2830A043
Анализаторы спектра

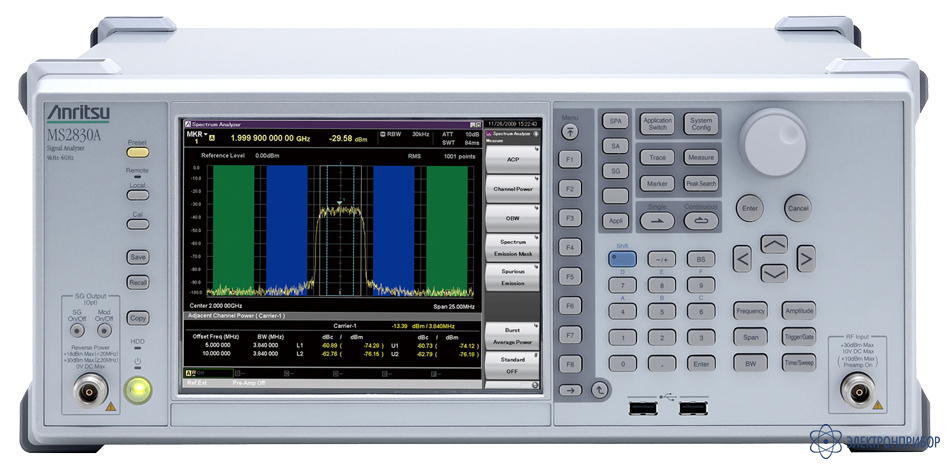

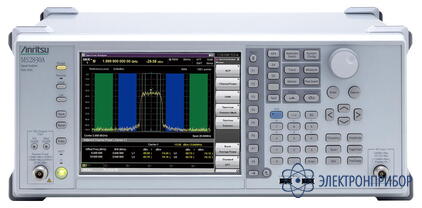

MS2830A-043 — анализатор сигналов
Код товара: 40188-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
45345-10 до 29.06.2025
-
Производитель
Особенности анализатора сигналов MS2830A-043:
- Диапазон частот до 13,5 ГГц;
- Общая погрешность уровня: ±0,3 дБ;
- Динамический диапазон: 168 дБ;
- Точка пересечения третьего порядка (TOI): +15 дБм, отображаемый средний уровень шума (DANL): - 153 дБм/Гц;
- Фазовый шум ОБП: -107 дБн/Гц при отстройке на 1 кГц, -113 дБн/Гц при отстройке на 10 кГц;
- Ширина анализируемой полосы: 10 МГц (Опц.006) / 31,25 МГц (Опции 005 и 006);
- ПО для анализа модуляции (LTE-FDD, LTE-TDD, WiMAX, GSM/GPRS/EDGE, W-CDMA/HSPA/HSPA Evolution и т.д.);
- Функция захвата и проигрывания;
- Векторный генератор сигналов;
- Погрешность уровня: ±0.5 дБ;
- Внутренний генератор АБГШ (Опция 028).
-
-
Технические характеристики анализатора сигналов MS2830A-043:
Параметр MS2830A-040 MS2830A-041 MS2830A-043 MS2830A-044 MS2830A-045 Частотный диапазон 9 кГц – 3,6 ГГц 9 кГц – 6 ГГц 9 кГц – 13,5 ГГц 9 кГц – 26,5 ГГц 9 кГц – 43 ГГц Дрейф частоты ± 1*10 -7 / день ( cтандарт )
± 1*10 -8 / день ( опция 002)
± 1x10 -1°/ месяц ( опция 001)± 1*10 -8 / день ( cтандарт )
± 1х10 -1°/ месяц ( опция 001)Время запуска / Характеристики 5 минут , ± 5*10 -7 ( стандарт )
5 минут , ± 5*10 -8 ( опция 002)
7 минут , ± 1*10 -9 ( опция 001)5 минут , ± 5*10 -7 ( стандарт )
7 минут , ± 1*10 -9 ( опция 001)Фазовый шум Частота : 500 МГц , режим анализатора спектра Отстройка 1 кГц -107 дБн / Гц ( опция 062) - Отстройка 10 кГц -113 дБн / Гц ( опция 062) - Отстройка 100 кГц -115 дБн / Гц ( стандарт )
-133 дБн / Гц ( опция 062)-115 дБ c/ Гц ( стандарт ) Отстройка 1 МГц -133 дБн / Гц ( стандарт )
-148 дБн / Гц ( опция 062)-133 дБ c/ Гц ( стандарт ) Отображаемый средний уровень шума Режим анализатора спектра без опций Частота : 500 МГц -153 дБм / Гц Частота : 2 ГГц -151 дБм / Гц -150 дБм / Гц Частота : 5 ГГц - -144 дБм / Гц Частота : 12 ГГц - -151 дБм / Гц Частота : 25 ГГц - -146 дБм / Гц Частота : 40 ГГц - -146 дБм / Гц Диапазон / Шаг аттенюатора 0 – 60 дБ / шаг 2 дБ 0 – 60 дБ / шаг 10 дБ Суммарная амплитудная погрешность В отличие от нормального значения полной погрешности установки уровня, данный параметр включает частотные характеристики, погрешность переключения аттенюатора и погрешность линеаризации. Поскольку данный параметр интуитивно воспринимается как погрешность измерения прибора, таким образом, уменьшается риск возникновения погрешностей измерений. Частота :500 МГц , 2 ГГц ±0.5 дБ Частота : 5 ГГц , 12 ГГц ±1.8 дБ Частота : 25 ГГц - ±3,0 дБ Частота : 40 ГГц - ±3,0 дБ Полоса анализируемых частот 10 МГц ( опция 006)
31,25 МГц ( опция 005)10 МГц ( опция 006)
31,25 МГц ( опция 007) -
Комплект поставки MS2830A-043
№ Наименование Количество 1 Анализатор сигналов MS2830A-043 1 2 Карта памяти USB Z0541A 1 3 Мышь компьютерная USB P0031A 1 4 Компакт - диск с технической документацией и программным обеспечением “MS2830A Software” 2 5 Руководство по эксплуатации на русском языке M-W3334AE-4.0RUS 1 6 Методика поверки МП РТ 1468-2010 1 -
Файлы для MS2830A-043
