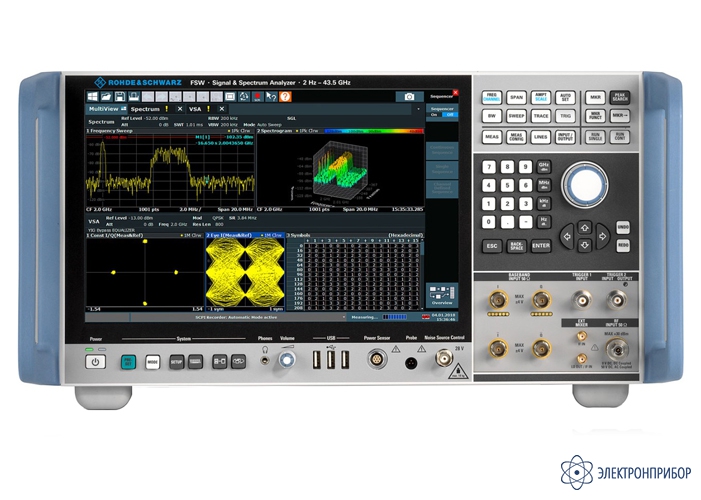

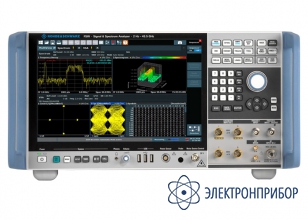

FSW — анализатор спектра и сигналов

Назначение анализатора спектра и сигналов FSW:

Новый высокоэффективный анализатор спектра и сигналов FSW разработан в соответствии с высокими требованиями заказчиков. Благодаря низкому фазовому шуму, широкой полосе анализа, простому и интуитивно понятному управлению, ана- лизатор позволяет быстро и легко выполнять измерения.

Анализатор спектра и сигналов FSW выпускается в нескольких исполнениях:

• FSW8 - от 2 Гц до 8 ГГц;
• FSW13 - от 2 Гц до 13,6 ГГц;
• FSW26 - от 2 Гц до 26,5 ГГц;
• FSW43 - от 2 Гц до 43,5 ГГц;
• FSW50 - от 2 Гц до 50 ГГц;
• FSW67 - от 2 Гц до 67 ГГц;
• FSW85 - от 2 Гц до 85 ГГц;

Особенности анализатора спектра и сигналов FSW:

• Диапазон частот от 2 Гц до 8 ГГц / 13,6 / 26,5 / 43,5 / 50 / 67 / 85 / 90 ГГц;
• Низкий уровень фазового шума: -140 дБн/Гц при отстройке 10 кГц (несущая 1 ГГц); -117 дБн/Гц при отстройке 10 кГц (несущая 60 ГГц);
• Динамический диапазон измерений коэффициента утечки мощности в соседний канал (ACLR) для WCDMA (с коррекцией шума) составляет -88 дБ;
• Полоса анализа до 5 ГГц;
• Общая погрешность измерения 0,4 дБ на частотах до 8 ГГц;
• Сенсорный экран высокого разрешения с диагональю 12,1 дюйма (31 см) обеспечивает удобство работы с прибором;
• Несколько задач измерения могут выполняться и отображаться параллельно.

Описание анализатора спектра и сигналов FSW:

ВЧ-характеристики, отвечающие самым взыскательным требованиям

• Непревзойденное значение фазового шума — идеально подходит для измерения параметров гетеродинов радаров и задач телекоммуникаций.

Великолепный динамический диапазон FSW для измерений фазового шума предоставляет преимущества разработчикам генераторов, синтезаторов и передающих систем. При отстройке от несущей 10 кГц величина фазового шума FSW составляет -140 дБн/Гц на частоте несущей 1 ГГц, -131 дБн/Гц на частоте несущей 10 ГГц и -117 дБн/Гц на частоте несущей 60 ГГц. Таким образом, FSW превосходит предыдущие анализаторы более чем на 10 дБ.

• Низкий отображаемый средний уровень собственных шумов (DANL) обеспечивает великолепный динамический диапазон для измерения паразитных составляющих.

Благодаря низкому отображаемому среднему уровню собственных шумов (DANL) (тип. зн. -159 дБмВт (1 Гц) на частоте 2 ГГц, -150 дБмВт (1 Гц) на частоте 25 ГГц, даже без использования предусилителя), FSW позволяет быстрее и надежнее проанализировать паразитные излучения в широком диапазоне частот. DANL может быть снижен еще на 13 дБ с помощью функции коррекции шума анализатора. Это позволяет пользователям идентифицировать даже самые незначительные паразитные сигналы, которые ранее были скрыты среди шумов, и эффективно оптимизировать передающую систему.

• Интегрированные фильтры верхних частот позволяют легко выполнить измерения гармоник.

Для измерения гармонических составляющих передающих систем FSW может быть дополнительно оснащен переключаемыми фильтрами верхних частот (FSW-B13) для частот несущих до 1,5 ГГц. Это значительно расширяет динамический диапазон по сравнению с традиционными анализаторами спектра, поэтому можно обойтись без внешних фильтров. Это упрощает настройку испытательного комплекса, например для систем GSM, CDMA, WCDMA, LTE и TETRA.

• Высокая чувствительность даже на низких частотах;
• Высокая точность, погрешность измерения < 0,4 дБ вплоть до 8 ГГц;
• Непревзойденный динамический диапазон до 1 ГГц благодаря отдельному приемному тракту.

Готовность к будущему

• Ширина полосы анализа до 5 ГГц.

Требования к ширине полосы анализа непрерывно растут. Это становится очевидным при современных тенденциях развития СВЧ-индустрии: при измерении характеристик сигналов с несколькими несущими; при анализе радиолокационных сигналов; при испытаниях систем связи самых последних стандартов (5-е поколение (5G), сигналы IEEE 802.11ad WLAN, LTE) и других широкополосных сигналов. Имея в распоряжении полосы анализа до 5 ГГц нет необходимости прибегать к использованию внешнего программного обеспечения и дополнительным процедурам настройки / калибровки измерительного тракта.

Очень удобный пользовательский интерфейс

Эффективная работа с прибором во многом зависит от удобства работы с ним.

• Благодаря сенсорному дисплею высокого разрешения могут быть выполнены: изменения отдельных настроек, изменения параметров отображения, перемещения маркеров, масштабирование диаграмм, выбор методов анализа.
• Благодаря полупрозрачным диалоговым окнам измеряемые сигналы всегда полностью видимы.
• Клавиши UNDO / REDO отменяют / повторяют ранее выполненные действия. Функция очень полезна для восстановления состояния прибора, поскольку при случайном нажатии определенных кнопок могут быть потеряны многие настройки.
• В зависимости от установленных опций, анализатор поддерживает множество режимов работы для различных задач анализа и разных типов сигналов. Имеется возможность активировать несколько измерительных каналов. Каждый канал отображается на экране в отдельной вкладке. Режим MultiView обеспечивает одновременный просмотр всех активных в данный момент каналов.

Идеальное решение для анализа радиолокационных систем

Анализ характеристик радиолокационных систем требует измерения многочисленных параметров импульсов. Опция FSW-K6 (импульсные измерения) позволяет одним касанием кнопки измерить все необходимые параметры, такие как длительность импульса, период импульсов, времена нарастания и спада импульса, падение мощности во время импульса и фазовую модуляцию внутри импульса, а также производит анализ тенденций на протяжении многих импульсов. Пользователь может выбрать результаты, которые будут одновременно отображаться на экране. Опция FSW-K6S (анализ области боковых лепестков / анализ компрессии импульсов) расширяет возможности измерения параметров импульсных сигналов в радарных системах, использующих технологии сжатия импульсов. Опция позволяет выявить взаимосвязь между измеряемым импульсом и «идеальным» (опорным) импульсом, подобно тому как это происходит в приемнике радара. Вид корреляционной функции будет зависеть от формы сигнала, и степени расхождения между измеряемым и опорным сигналом. Расхождения между сигналами будут влиять и на форму главного лепестка, и на уровни боковых лепестков корреляционной функции. Также можно выбрать результаты, которые будут одновременно отображаться на экране, например: ширина главного лепестка, подавление и задержка боковых лепестков, интегрированная мощность главного и боковых лепестков, корреляция по мощности, частота/фаза главного лепестка.

Определение взаимовлияния между сигналами

• Мультистандартный анализатор радиосигналов (MSRA)

Эту задачу позволяет решить новая функция мультистандартного анализатора радиосигналов, имеющаяся у FSW. Функция MSRA поддерживается в различных измерительных приложениях анализатора FSW: I/Q-анализаторе, анализе сигналов различных стандартов связи, анализе аналоговой модуляции (опция FSW-K7), общем векторном анализе сигналов (опция FSW-K70), анализе переходных процессов (опции FSW-K60, K60H и K60C) позволяет проводить одновременные измерения параметров различных сигналов на разных частотах, в пределах полосы частот анализа 500 Мгц.

Общий векторный анализ сигналов

Опция общего векторного анализа сигналов FSW‑K70 основана на опции FSV‑K70 для анализатора спектра и сигналов FSV. Кроме возможностей FSV‑K70 опция FSW‑K70 также обеспечивает:

• Загрузку пользовательских схем модуляции;
• Поддержку модуляций высокого уровня 512QAM и 1024QAM, а также простых схем модуляции 2‑ASK и 4‑ASK;
• Функцию эквалайзера;
• Режимы анализа последовательностей; и мультистандартного анализа радиосигналов;
• Большие, по сравнению с FSV, скорость передаваемых данных (частота дискретизации до 10 ГГц) и количество окон измерения (до 16).

Опция измерений ЭМП для анализаторов спектра и сигналов FSW

Программная опция FSW‑K54 обеспечивает проведение предварительных испытаний продукции на ЭМС и соответствует требованиям CISPR 16‑1‑1. Опция предлагает ЭМС‑фильтры полос пропускания, детекторы (пиковый, средний, квазипиковый, среднеквадратический), предельные линии, ввод калибровочных коэффициентов для подключаемых аксессуаров (антенн, эквивалентов сети и прочего) и автоматизирует процесс измерений.

Анализ сигналов в реальном масштабе времени

Опции FSW‑K160R/ ‑K512R/ ‑K800R позволяют осуществлять анализ спектра в реальном масштабе времени с полосой от 160МГц до 512МГЦ и 800МГц соответственно. 2343750 преобразований БПФ в секунду с FSW‑K800R дают возможность со 100 % вероятностью в пределах заданной погрешности по уровню перехватывать события с длительностью от 0,46 мкс. Установка опций возможна на анализаторах FSW для чего необходимо наличие опции FSW‑B160, FSW‑B512 и выше.

Анализ переходных процессов, скачков частоты и ЛЧМ

Базовая опция FSW‑K60 обеспечивает запись захваченных прибором спектрограмм в полосе анализа до 320 МГц в накопительный буфер (память буфера до 20000 спектрограмм) и дальнейшее отображение частотных, амплитудных или фазовых зависимостей от времени как для всей области анализа, так и для выбираемого пользователем диапазона частот/времени.

Дополнительная опция FSW‑K60H обеспечивает автоматическую регистрацию и анализ сигналов со скачкообразной перестройкой частоты, отображение результатов измерения и статистики в конфигурируемой пользователем таблице. Результаты включают в себя следующие параметры: время простоя/переключения/генерации сигнала, частоты, отклонения частот и многое другое. Пользователь может выбирать между автоматической регистрацией перескоков частоты или предустановленными настройками, используя их для тестирования на соответствие определенному радиосигналу.

Дополнительная опция FSW‑K60С обеспечивает автоматическую регистрацию и анализ ЛЧМ‑сигналов с отображением результатов измерения параметров свипирования: скорости, направления, длительности, линейности. Аналогично опции FSW‑K60H регистрация результатов измерения параметров ЛЧМ‑сигналов может происходить автоматически либо по заданной пользователем модели. Область применения: тестирование ЛЧМ‑радаров, используемых в современных автомобилях, высотомерах, обзорных РЛС, применяемых в военной или авиационной сфере.

Анализ аналоговых квадратурных сигналов

Опции FSW‑B71 и B71E позволяют проводить анализ сигналов комплексной I/Q‑модуляции, аналогично опции FSQ‑B71. Опция FSW‑B71 обеспечивает полосу пропускания 40 МГц, опция FSW‑B71Е расширяет полосу пропускания до 80 МГц. Анализ возможен в режиме I/Q‑анализатора и в опциях по анализу радиокоммуникационных сигналов типа FSW‑K70. Опция также поддерживает прямое подключение к аналоговым входам активных пробников серий RT‑ZS/RT‑ZD.

Функция записи SCPI команд

Встроенная функция SCPI Recorder предназначена для записи, отображения и экспорта записанных команд в формате SCPI. Все эти возможности доступны в отдельном диалоговом окне. Чтобы его активировать необходимо на панели инструментов (верхняя часть экрана) нажать соответствующий значок SCPI. Используя SCPI Recorder, вы можете создать скрипт с нужными вам командами непосредственно на приборе, а затем экспортировать скрипт (расширение MatLab, NICVI, Plain SCPI и Python) для использования на вашем ПК.
