АКИП 4214 1, АКИП-4214/1

Анализаторы спектра

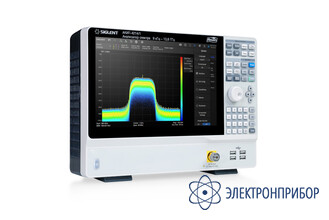

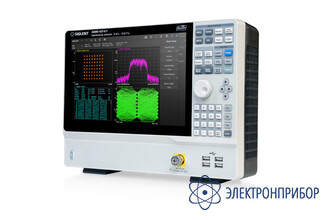

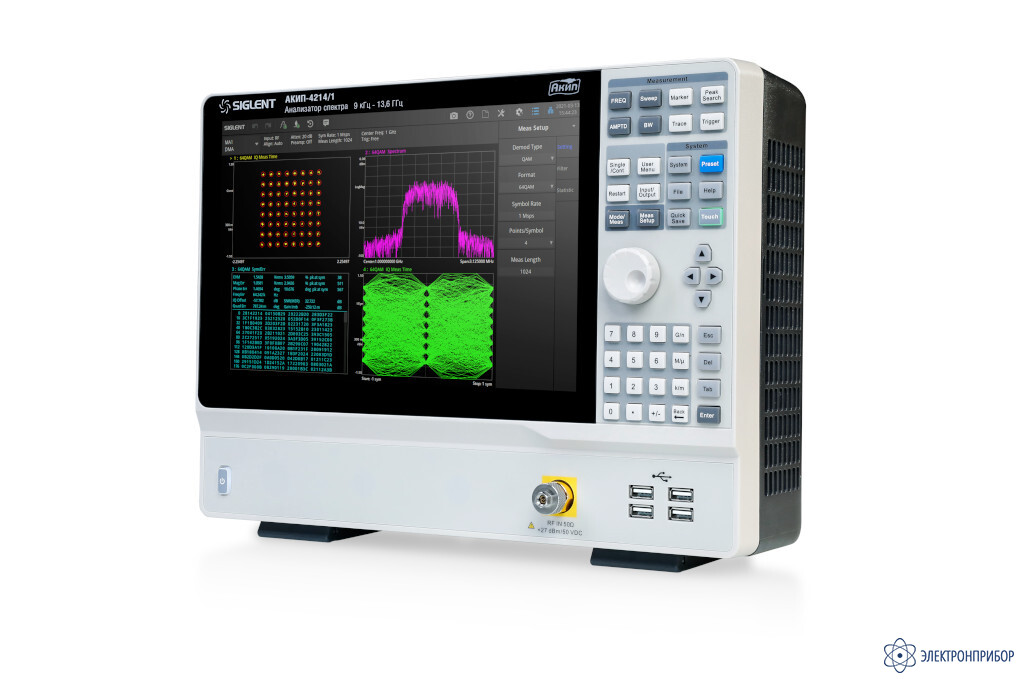

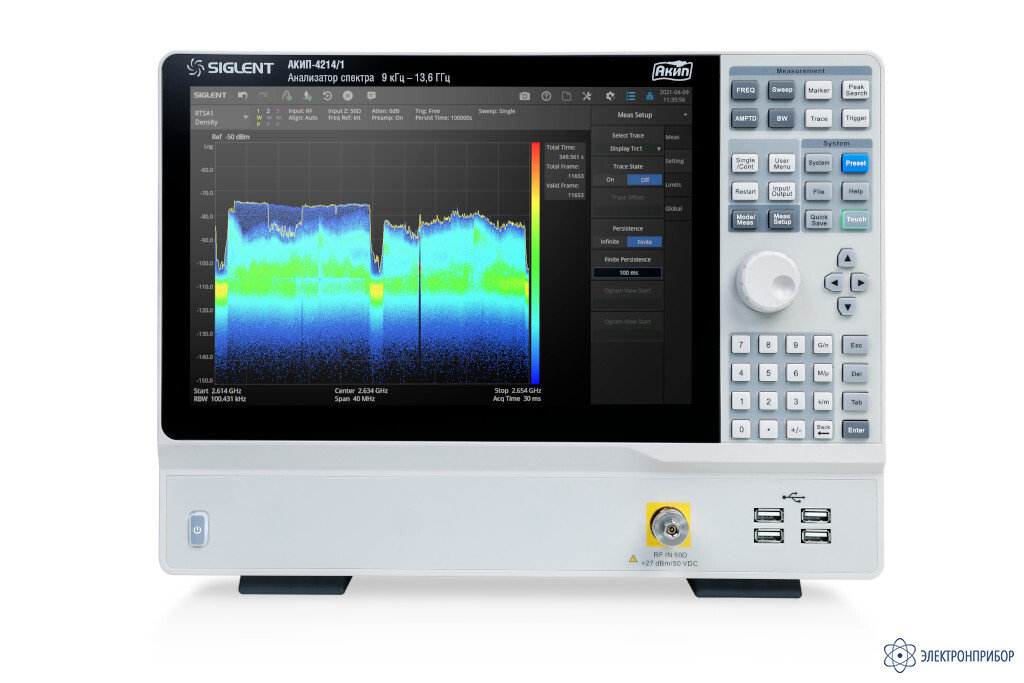

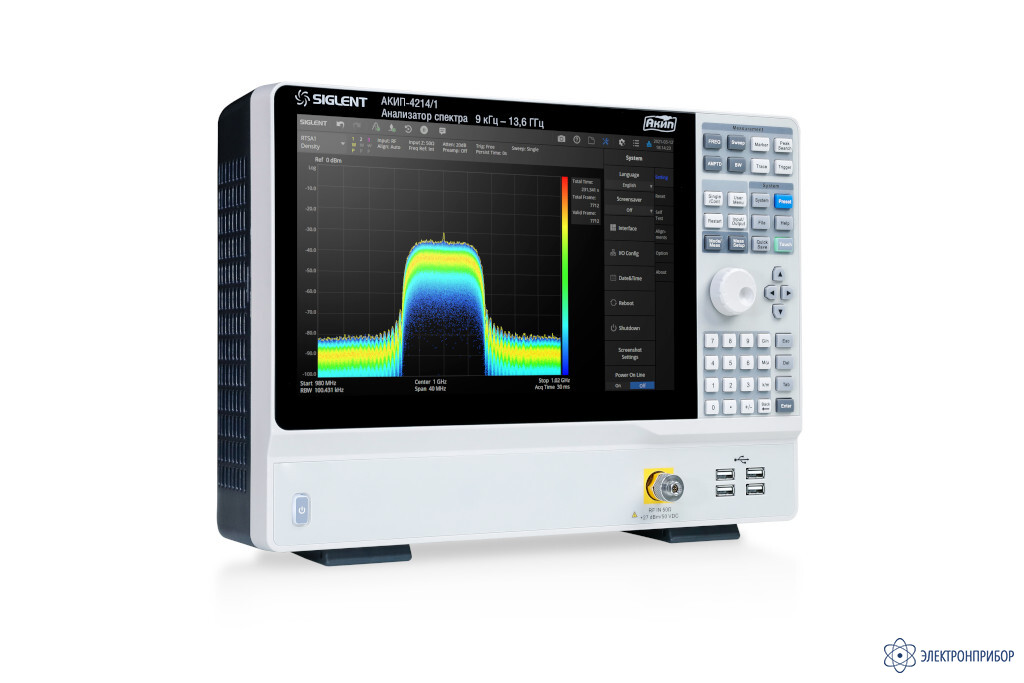

АКИП-4214/1 — анализатор спектра

Код товара: 70964
  • 90669-23

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      90669-23 до 07.12.2028

    • Производитель

      АКИП

    Особенности анализатора спектра АКИП-4214/1:

    • Частотный диапазон 9 кГц...13,6 ГГц;
    • Режим анализатора спектра в реальном времени. Полоса анализа в режиме реального времени 25 МГц (опция – 40 МГц);
    • Средний уровень собственных шумов: <-159 дБм;
    • Фазовый шум: от -116 дБн/Гц при отстройке на 1 МГц @ 1 ГГц;
    • Минимальная длительность от 7,2 мкс для гарантированного захвата сигналов 100% POI;
    • Погрешность измерения амплитуды ±0,4 дБ;
    • Разрешение полосы пропускания от 1 Гц до 10 МГц
    • Маркерные измерения;
    • Расширенный набор измерений: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот;
    • Программные опции: встроенный предусилитель, анализатор спектра реального времени, фильтры ЭМС и квазипиковый детектор, анализ аналоговых модуляций, анализ цифровых модуляций;
    • Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800);
    • Интерфейсы: USB, LAN, GPIB (опция);
    • Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI11/Socket/Telnet/WebServer;
    • Видео выход (HDMI).

  • Технические характеристики анализатора спектра АКИП-4214/1:

    Параметр Значение
    АКИП-4214/1 АКИП-4214/2
    Частотная характеристика
    Частотный диапазон 9 кГц … 13,6 ГГц 9 кГц … 26,5 ГГц
    Разрешение 1 Гц
    Основная относительная погрешность частоты Стандартно: ±1x10-6
    Опция: ±1x10-7
    Относительная температурная нестабильности частоты Стандартное исполнение: ±1x10-6
    в диапазоне температуры окружающего воздуха от 0 до 50 °С относительно 25 °С
    Полоса обзора 0; 100 Гц … до максимальной частоты в зависимости от модели
    Плотность фазовых шумов -103 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
    -103 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
    -116 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
    Скорость развертки 1 мкс … 6000 с при нулевой полосе обзора
    1 мс … 4000 с при полосе обзора от 100 Гц
    Полоса пропускания
    Полоса пропускания ПЧ 1 Гц … 10 МГц (шаг 1-3-10)
    Число точек развертки 201 … 10001
    Погрешность установки полосы пропускания ПЧ ±1 - для FПЧ 1 Гц
    ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц
    ±0,05·FПЧ - для FПЧ > 300 Гц
    Коэффициент прямоугольности фильтров ПЧ 5,1
    по уровням -60 дБ и -3 дБ
    Полоса пропускания видео 1 Гц…10 МГц (шаг 1-3-10)
    Уровень
    Диапазон измерений От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц;
    до + 20 дБм в полосе от 1 МГц до 26,5 ГГц, предусилитель выключен
    Аттенюатор 0 … 50 дБ ( шаг 1 дБ)
    Предусилитель (опция) 20 дБ
    Максимальный входной уровень ± 50 Впост
    27 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен)
    Опорный уровень 170 дБм…+23 дБм (шаг 1 дБ)
    Средний уровень собственного шума (DANL) С выключенным предусилителем С включенным предусилителем
    100 кГц…1 МГц -130 дБм -135 дБм
    >1 МГц…10 МГц -143 дБм -153 дБм
    >10 МГц…1,22 ГГц -144 дБм -159 дБм
    >1,22 ГГц …3,15 ГГц -140 дБм -158 дБм
    >3,15 ГГц …7,22 ГГц -137 дБм -154 дБм
    >7,22 ГГц …13,6 ГГц -136 дБм -154 дБм
    >13,6 ГГц …18,9 ГГц -134 дБм -151 дБм
    >18,9 ГГц …24,2 ГГц -132 дБм -148 дБм
    >24,2 ГГц …26,5 ГГц -124 дБм -142 дБм
    Параметры нормируются при следующих условиях: ослабление 0 дБ, ПЧ 1 Гц, усреднение ≥ 50
    Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц 10 МГц … 7,5 ГГц: ± 0,8 дБ
    >7,5 ГГц … 13,6 ГГц: ± 1,0 дБ
    >13,6 ГГц … 26,5 ГГц: ± 1,5 дБ
    ослабление 20 дБ, предусилитель выключен
    Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц ± 0,4 дБ (несущая 50 МГц)
    Предусилитель ВЫКЛ: ±0,4 дБ + неравномерность АЧХ
    Предусилитель ВКЛ: ±0,5 дБ + неравномерность АЧХ
    Входной уровень от -20 дБм до -10 дБм, ПЧ 30 кГц, ослабление 20 дБ, пиковый детектор
    КСВ 10 МГц … 13,6 ГГц: ≤ 1,6
    >13,6 ГГц … 24,2 ГГц: ≤ 1,9
    >24,2 ГГц … 26,5 ГГц: ≤ 2,1
    Ослабление 10 дБ, несущая 10 МГц
    Гармонические искажения второго порядка 10 МГц … 7,22 ГГц: 62 дБм
    >7,22 ГГц … 13,25 ГГц: 74 дБм
    Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка 50 МГц … 7,22 ГГц: 11 дБм
    >7,22 ГГц … 26,5 ГГц: 10 дБм
    Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
    Режим анализа в реальном времени
    Полоса анализа 25 МГц (опция - 40 МГц)
    100% POI Минимальная длительность для гарантированного захвата сигналов 7,2 мкс
    Полоса обзора от 5 кГц
    Режимы отображения Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр
    Максимальная скорость выборки 51,2 МГц
    Количество точек данных 150000 в секунду (с опцией 40 МГц)
    Число маркеров 8
    Окна Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное
    ЭМС (опция)
    Виды измерений Сканирование по частоте, Измерение уровня, Отбражение таблицы данных
    Последовательность предварительного тестирования Сканирование, Поиск, Измерение
    Полоса пропускания ПЧ 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
    Детектор Пиковый, Усреднение, Квазипиковый RMS
    Поддержка масок стандартов EN550xx, GB9254, FCC Part15, пользовательская маска
    Частотная шкала Линейная или логарифмическая
    Расширенные измерительные функции
    Виды измерений Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот
    Анализ аналоговых модуляций (Опция)
    Диапазон частот несущей 2 МГц … 13,6 ГГц 2 МГц … 26,5 ГГц
    Погрешность измерения мощности несущей ±2 дБ
    Диапазон мощности несущей -30 дБм … 20 дБм
    АМ модуляция Частота модуляции: 20 Гц … 100 кГц
    Погрешность измерения частоты:
    1 Гц при частоте <1 кГц
    <0,1% при частота ≥1 кГц
    Глубина модуляции: 5% … 95%
    Погрешность измерения глубины: ±4 %
    ЧМ модуляци Частота модуляции: 20 Гц … 200 кГц
    Погрешность измерения частоты:
    1 Гц при частоте <1 кГц
    <0,1% при частота ≥1 кГц
    Девиация: 0,2 … 100 рад
    Погрешность измерения девиации: ±4 %
    Анализ цифровых модуляций (опция)
    Диапазон частот несущей 2 МГц … 13,6 ГГц 2 МГц … 26,5 ГГц
    Погрешность измерения мощности несущей ±2 дБ
    Диапазон мощности несущей -30 дБм … 20 дБм
    Виды модуляций ASK: 2ASK;
    FSK: 2,4,8,16 уровень;
    MSK: GMSK;
    PSK: BPSK,QPSK,OQPSK,8PSK;
    DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;
    QAM: 16,32,64,128,256
    Длинна 16…4096
    Количество символов 4, 6, 8, 10, 12, 14, 16
    Символьная скорость 1 квыб … 32 Mвыборок

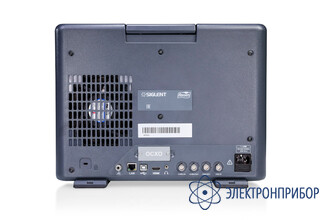

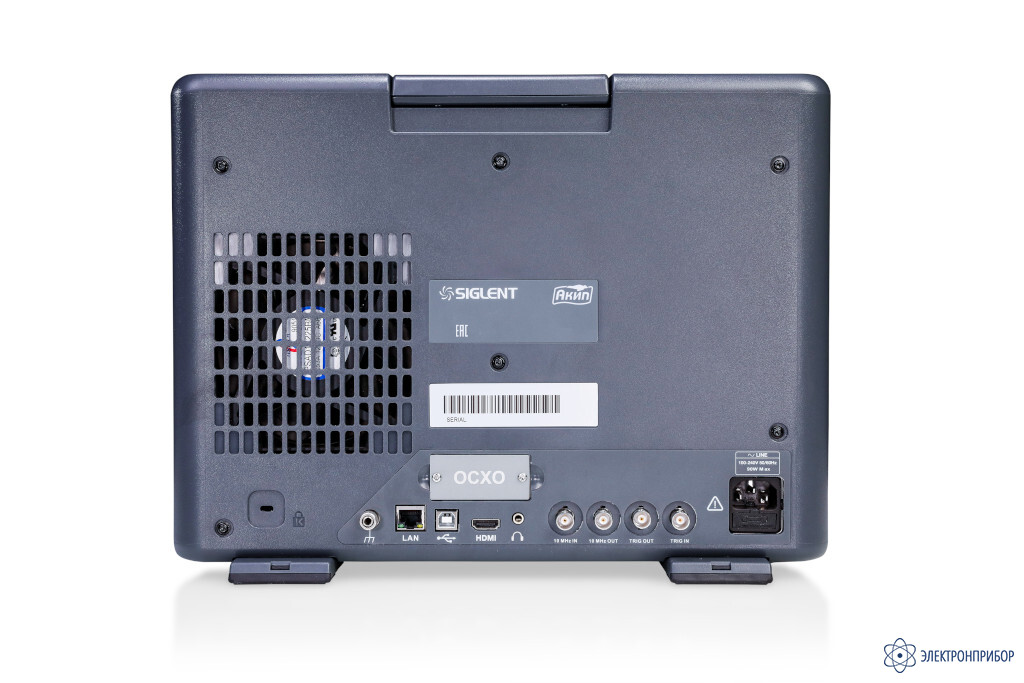

    Входы / Выходы
    ВЧ вход Соединитель 2.92-типа; 50 Ом
    Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
    Вход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
    Вход внешней синхронизации Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
    Выход внешней синхронизации Соединитель BNC-типа; входная амплитуда 3,3 В (TTL), 20 мА
    Интерфейсы Передняя панель – USB-A (4)
    Задняя панель - LAN, USB-B, GPIB (опция)
    Видео выход HDMI
    Аудио выход Соединитель 3,5 мм (Jack)
    Общие данные
    Память Внутренняя (flash) 4 ГБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
    Дисплей Сенсорный емкостной ЖК, 30,7 см, разрешение 1280х800
    Потребляемая мощность 80 Вт макс.
    Условия эксплуатации 0…+30 °С, относительная влажность не более 95% +30…+50 °С, относительная влажность не более 75%
    Габаритные размеры 378 х 284 х 126 мм (Ш × В × Г)
    Вес ≤ 7,4 кг
    Питание 100…240 В / 50/60 Гц, 100…120 В / 400 Гц (автовыбор)

  • Комплект поставки АКИП-4214/1

    № Наименование Количество
    1 Анализатор спектра АКИП-4214/1 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 CD с ПО 1
    5 Опция SSA5000-AMK (Активирована) 1
