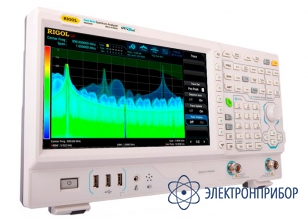

RSA3015E — анализатор спектра реального времени

Код товара: 60882
  • Назначение анализатора спектра реального времени RSA3015E:

    Анализатор спектра RSA3015E способен работать в двух режимах: в режиме обычного свипирующего анализатора спектра (GPSA режим) и в режиме анализатора спектра реального времени (RTSA). Применение в анализаторе спектра RSA3015E инновационной технологии Ultra-Real дает ряд преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа 10 МГц, скорость обработки до 146484 преобразований в секунду.

    В анализаторе спектра RSA3015E-TG имеется встроенный трекинг-генератор, что позволяет использовать этот прибор для измерения S-параметров.

    Для наибольшего удобства анализа и обработки полученной информации анализатор спектра RSA3015E предоставляет инженерам семь режимов визуализации в режиме реального времени.

    Благодаря наличию большого сенсорного дисплея с разрешением 1024×600 пикселей, анализатор спектра RSA3015E обладает гибким интерфейсом управления. Пользователь может осуществлять управление как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и движениями пальцев по экрану прибора.

  • Технические характеристики анализатора спектра реального времени RSA3015E:

    Параметр Значение
    Для всех измерительных режимов
    ЧАСТОТА
    Частотный диапазон 9 кГц…1,5 ГГц
    ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
    Опорная частота 10 МГц
    Точность после калибровки стандартно <1 ppm
    опция OCXO-C08 <0,1 ppm
    Температурная стабильность источника опорной частоты (0~50 °C) стандартно <0,5 ppm
    опция OCXO-C08 <0,005 ppm
    Старение стандартно <1 ppm/год
    опция OCXO-C08 <0,03 ppm/год
    Режим стандартного анализатора спектра со свипированием (GPSA)
    ЧАСТОТА
    Маркер Разрешение ± полоса обзора / (количество точек развертки-1)
    Погрешность ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
    Счетчик частоты Разрешение 1 Гц
    Погрешность ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
    Полоса обзора Диапазон Нулевая, 10 Гц...максимальная частота
    Разрешение 2 Гц
    Погрешность ± полоса обзора / (количество точек развертки-1)
    Плотность фазовых шумов
    (500 МГц, 20~30 °C)
    1 кГц <-90 дБн/Гц
    10 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
    100 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
    1 МГц <-110 дБн/Гц; <-112 дБн/Гц (тип.)
    Полоса пропускания Разрешение ПЧ RBW (-3 дБ) 10 Гц… 3 МГц, с шагом 1-3-10
    Погрешность RBW <5%
    Избирательность (60 дБ/3 дБ) <5:1
    Разрешение видео VBW (-3 дБ) 1 Гц… 1 МГц,с шагом 1-3-10
    Разрешение RBW (-6 дБ) с опцией RSA3000E-EMC 200 Гц, 9 кГц, 120 кГц, 1 МГц
    АМПЛИТУДА
    Измерение уровня (fц ≥ 10 МГц) Диапазон Уровень собственных шумов … +30 дБм
    Максимальный уровень на входе Постоянное напряжение 50 В
    Максимальный уровень CW RF Power +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
    - 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
    Максимальный опасный уровень CW RF Power +33 дБм (2 Вт)
    Средний уровень шумов (типично)
    0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц
    без предусилителя
    9 кГц...100 кГц <-120 дБм (тип.)
    100 кГц...20 МГц <-135 дБм, <-140 дБм (тип.)
    20 МГц…1,5 ГГц <-138 дБм, <-141 дБм (тип.)
    с предусилителем (опция RSA3000E-PA)
    100 кГц...20 МГц <-152 дБм, <-160 дБм (тип.)
    20 МГц…1,5 ГГц <-158 дБм, <-161 дБм (тип.)
    Частотный отклик
    (аттенюатор = 10 дБ, отн. 50 МГц)
    без предусилителя
    100 кГц…1,5 ГГц <0,7 дБ; <0,5 дБ (тип.)
    с предусилителем (опция RSA3000E-PA)
    100 кГц…1,5 ГГц <1,0 дБ; <0,5 дБ (тип.)
    Отображение уровня Логарифмическая шкала 1 дБ…200 дБ
    Линейная шкала 0 до опорного уровня
    Количество точек 801
    Количество графиков 6
    Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000E-EMC)
    Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
    Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
    Аттенюатор Диапазон ослабления 0…50 дБ, с шагом 1 дБ
    Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл) <0,3 дБ
    Абсолютная амплитудная погрешность
    (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)
    <0,3 дБ
    Установка опорного уровня Логарифмическая шкала -170 дБм…+30 дБм с шагом 0,01 дБ
    Линейная шкала 707 пВ...7,07 В; 0,11% разрешение
    Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 °C to 30 °C) 1,0 дБ
    Погрешность переключения RBW 1 Гц...1 МГц <0,1 дБ
    3 МГц, 10 МГц <0,3 дБ
    Предусилитель (опция RSA3000E-PA) Частотный диапазон 100 кГц…1,5 ГГц
    Усиление 20 дБ
    КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) <1,6 дБ
    Гармонические искажения 2-го порядка
    (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
    SHI : +45 дБм
    Интермодуляционные искажения 3-го порядка
    (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
    TOI: +10 дБм , типично +15 дБм
    Комбинационные искажения <-60 дБн
    Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) <-90 дБм, <-100 дБм, типично
    РАЗВЕРТКА
    Время развертки Нулевой обзор 1 мкс…4000 с
    Полоса обзора ≥10 Гц 1 мс... 4000 с
    Погрешность времени развертки Нулевой обзор 5%
    Полоса обзора ≥10 Гц, RBW ≥1 кГц 5%
    Тип запуска непрерывный, однократный
    ЗАПУСК
    Источник свободный, внешний 1, внешний 2, видео
    Задержка Нулевой обзор 0...500 мс
    Полоса обзора ≥10 Гц 0...500 мс
    ТРЕКИНГ-ГЕНЕРАТОР (только для модели RSA3015E-TG)
    Частотный диапазон 100 кГц...1,5 ГГц
    Выходной уровень Диапазон -40 дБм...0 дБм
    Разрешение 1 дБ
    Нелинейность (отн. 50 МГц) ±3 дБ
    Режим анализатора спектра реального времени (RTSA)
    Основные параметры RTSA
    Полоса анализа в реальном времени 10 МГц
    Минимальная длительность для гарантированного захвата сигналов 100% POI  9,3 мкс
    Минимальная длительность для гарантированного захвата сигналов 100% POI с разными RBW, мкс
    (максимальная полоса обзора, окно Kaise)
    Полоса обзора RBW1 RBW2 RBW3 RBW4 RBW5 RBW6
    10 МГц 86,8 46,8 26,8 16,8 11,8 9,30
    1 МГц 807 407 207 107 56,3 31,3
    Тип детектора выборка, положительный пиковый, отрицательный пиковый, среднее
    Количество графиков 6
    Тип окна Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
    Разрешение (для окна Kaiser) обеспечивает 6 RBW для каждого окна, кроме прямоугольного
    Полоса обзора Минимальный диапазон / Максимальный диапазон
    10 МГц 25,1 кГц / 804 кГц
    1 МГц 2,51 кГц / 80,4 кГц
    100 КГц 251 Гц / 8,04 кГц
    Максимальная частота дискретизации 12,8 Мвыб/сек
    Скорость БПФ (FFT) 146484 FFT/сек
    Количество маркеров 8
    Разрешение по амплитуде 0,01 дБ
    Количество точек по частоте 801
    Время захвата (максимальная дискретизация) >32 мс
    Амплитуда Неравномерность АЧХ <0,5 дБ
    SFDR <-50 дБн
    Режим Density (Спектральная плотность)
    Диапазон плотности 0...100% с шагом 0,1%
    Минимальная полоса обзора 5 кГц
    Персистенция 32 мс...10 с
    Режим Spectrogram (Спектрограмма)
    Глубина памяти 8192 точки
    Динамический диапазон (охват. Bitmap) 200 дБ
    Режим PvT (Распределение мощности во времени)
    Минимальное время захвата 187,917 мкс
    Максимальное время захвата 40 с
    Источник запуска внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
    Запуск по частотной маске FMT
    Диаграмма запуска спектральная плотность, спектрограмма, обычная, PVT
    Разрешение запуска 0,5 дБ
    Критерии запуска входит, выходит, внутри, снаружи, входит-выходит, выходит-входит

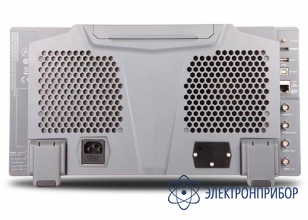

    ВХОДЫ / ВЫХОДЫ
    Разъемы на передней панели RF вход (ВЧ вход) Разъем N-типа (female)
    Импеданс 50 Ом
    Вход / Выход источника опорного сигнала Внутренний источник Частота 10 МГц
    Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
    Разъем BNC-тип (female)
    Импеданс 50 Ом
    Внешний источник Частота 10 МГц±5 ppm
    Входной уровень 0 дБм…+10 дБм
    Разъем BNC-тип (female)
    Импеданс 50 Ом
    Вход / Выход внешнего запуска Вход внешнего запуска 1 Разъем BNC-тип (female)
    Импеданс ≥1 кОм
    Уровень запуска: 5 В TTL уровень
    Вход внешнего запуска 2 /
    Выход синхронизации
    Разъем BNC-тип (female)
    Импеданс ≥1 кОм (вход внешнего запуска 2)
    Импеданс 50 Ом (выход синхронизации)
    Уровень запуска: 5 В TTL уровень
    Другие разъемы IF выход (выход ПЧ) Частота 430 МГц±20 МГц
    Разъем SMB (male)
    Импеданс 50 Ом
    Интерфейсы USB Host (4 порта) Разъем A-plug
    Версия 2.0
    USB Device Разъем B-plug
    Версия 2.0
    LAN Разъем 100/1000Base, RJ-45
    Протокол LXI Core 2011 Device
    HDMI Разъем A-plug
    Протокол HDMI 1.4b
    ОБЩИЕ ДАННЫЕ
    Дисплей Тип Емкостной мультитач
    Разрешение 1024 х 600 пикселей
    Размер 10,1"
    Количество цветов 24 бит
    Поддержка принтера Сетевой принтер
    Память Внутренняя 512 Мб
    Внешняя USB-флэш накопитель
    Питание Напряжение AC 100 В… 240 В
    Частота 45 Гц… 440 Гц
    Потребляемая мощность 55 Вт (тип.), максимально 90 Вт (со всеми опциями)
    Рабочая температура 0…50 °C
    Габаритные размеры 410 x 224 х 135 мм
    Масса 4,65 кг
  • Комплект поставки RSA3015E

    Наименование RSA3015E RSA3015E-TG
    1 Анализатор спектра реального времени RSA3015E 1 1
    2 Опция трекинг-генератора - 1
    3 Кабель питания 1 1
    4 Руководство по эксплуатации 1 1

    Дополнительная комплектация RSA3015E:

    (Поставляется за отдельную плату)

    Наименование
    1 Опция предусилителя RSA3000E-PA
    2 Опция повышенной стабильности опорного генератора OCXO-C08
    3 Опция расширенных измерений RSA3000E-AMK
    4 Опция ЭМИ измерений RSA3000E-EMI (включает RSA3000E-EMC)
    5 Опция квазипикового детектора и ЭМИ-фильтров RSA3000E-EMC
    6 Комплект аксессуаров DSA Utility Kit
    7 Комплект аксессуаров RF Attenuator Kit
    8 Комплект адаптеров RF Adaptor Kit
    9 Комплект адаптеров RF CATV Kit
    10 Аттенюатор ATT03301H
    11 ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
    12 ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
    13 Зонд ближнего поля NFP-3
    14 Комплект для монтажа в стойку RM6041
  • Дополнительная комплектация RSA3015E

  • Модификации RSA3015E

    Подберите модификацию по параметрам

    Встроенный трекинг-генератор
