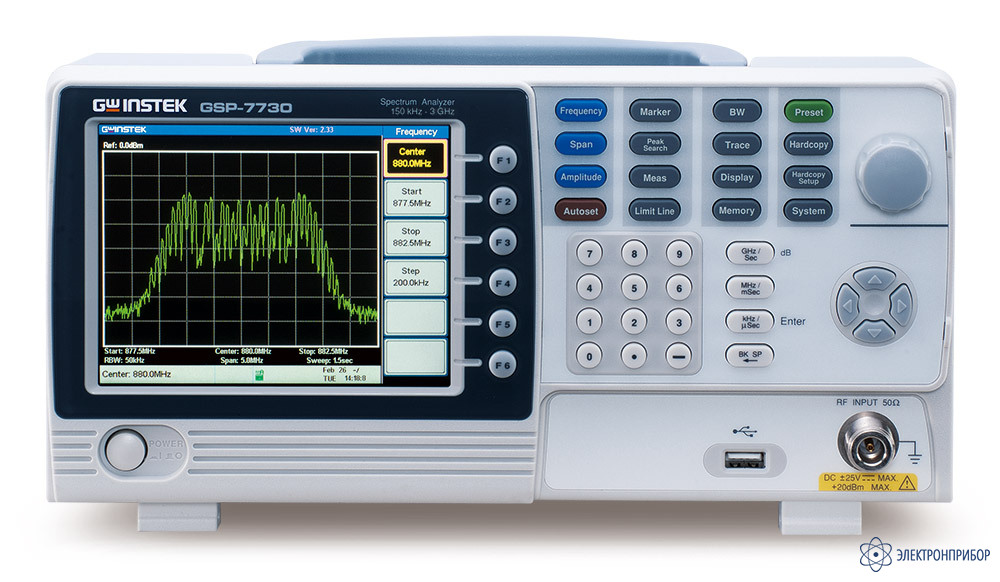

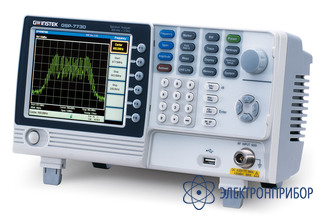

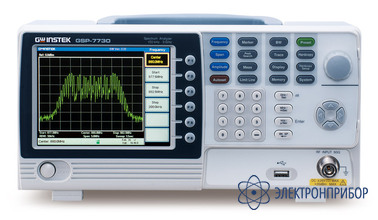

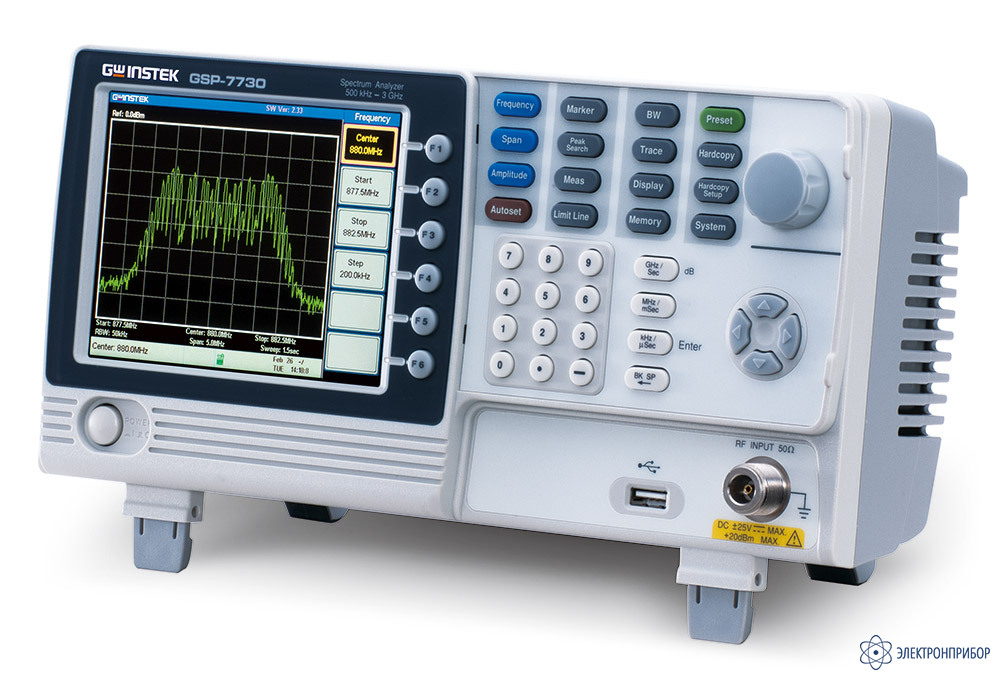

GSP-7730 — цифровой анализатор спектра

Код товара: 29212
  • Особенности цифрового анализатора спектра GSP-7730:

    • Частотный диапазон 150 кГц ... 3 ГГц
    • Цифровая ФАПЧ
    • Диапазон измерения уровня: –100…20 дБмВт
    • Фазовые шумы от -85 дБн/Гц
    • Фильтры ПЧ: 30 кГц, 100 кГц, 300 кГц, 1 МГц
    • Маркерные измерения , запись спектрограмм, пределов допусков, профилей во внутреннюю память и на внешний носитель
    • Режим допускового контроля
    • Автоустановка уровня амплитуды и полосы обзора

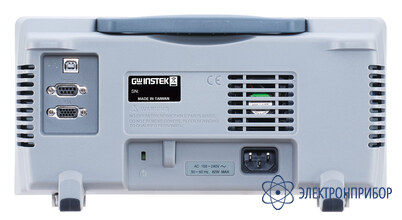

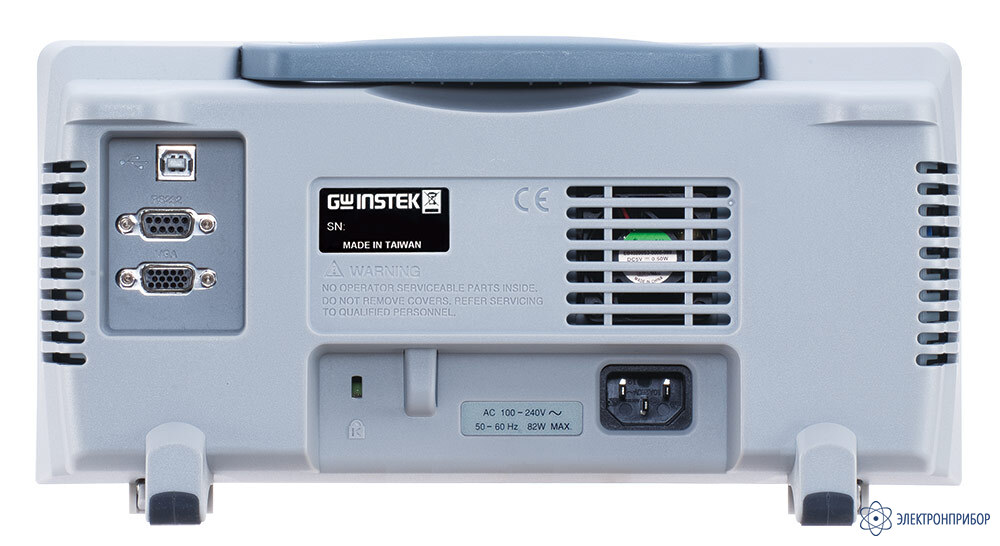

    • Интерфейсы USB, RS-232, выход VGA
    • Универсальное питание: 100…240 В (50/60 Гц)
    • Компактный и легкий для переноски
  • Технические характеристики цифрового анализатора спектра GSP-7730:

    Параметр Значение
    ЧАСТОТА
    Частотный диапазон 16
    Полоса обзора GPS, 50 бит/с
    Плотность фазовых шумов До 3-х спутников, 250 бит/с
    Скорость развертки -65 … -160 дБм; точность ±1,0 дБм
    ПОЛОСА ПРОПУСКАНИЯ
    Фильтры ПЧ (RBW) 1 МГц, 300 кГц, 100 кГц, 30 кГц
    Режим установки Авто, ручной
    АМПЛИТУДА
    Диапазон измерений От среднего уровня собственных шумов до +20 дБм
    Макс. входной уровень 30 дБмВт, 25 Впост.
    Средний уровень собственного шума (DANL) ≤ -100 дБм при установках: центральная частота 1 ГГц, фильтр ПЧ 30 кГц
    Неравномерность АЧХ ± 3 дБ: 300 МГц…2,6 ГГц,
    ± 6 дБ: 80…300 МГц; 2,6…3 ГГц
    Погрешность установки опорного уровня ± 2 дБ: 1 ГГц, полоса обзора 5 МГц
    ВХОДЫ/ВЫХОДЫ
    ВЧ вход Соединитель N-типа; 50 Ом
    ДУ USB, RS232
    Видеовыход VGA
    ОБЩИЕ ДАННЫЕ
    Дисплей ЖК, разрешение 640 х 480
    Условия эксплуатации +5… +45 °С
    Габаритные размеры 296 х 153 х 105 мм
    Масса 2,2 кг
    Питание 100…240 В (автовыбор), 50/50 Гц
  • Комплект поставки GSP-7730

    Наименование Количество
    Цифровой анализатор спектра GSP-7730 1
    Руководство по эксплуатации 1
    Шнур питания 1
  • Дополнительная комплектация GSP-7730
