СК-4 НОВО АСП-18 — анализатор спектра

Код товара: 83186

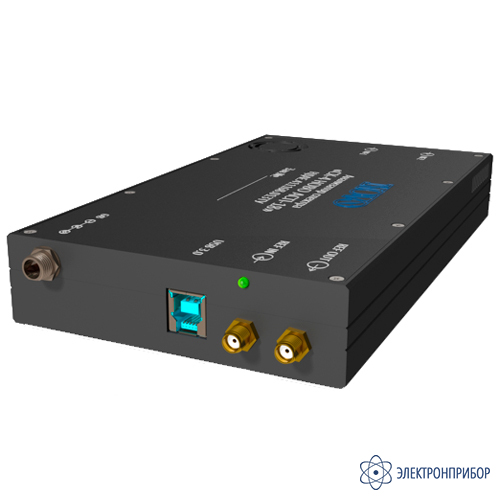

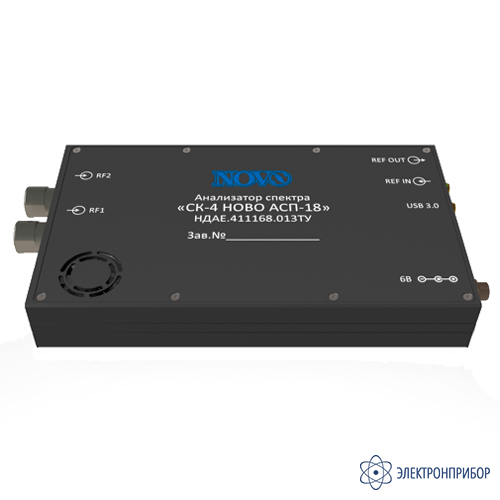

  • Анализатор спектра СК-4 НОВО АСП-18 Анализатор спектра СК-4 НОВО АСП-18

    • Гарантия

      3 года

    Назначение анализатора спектра СК-4 НОВО АСП-18:

    Анализатор спектра СК-4 НОВО АСП-18 предназначен для измерения параметров спектра высокочастотных радиотехнических сигналов. Устройство используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.

    Анализатор имеет высокую скорость сканирования и используется для проведения радиомониторинга.

    Функциональные возможности анализатора спектра СК-4 НОВО АСП-18:​

    • Функция "шага частоты".
    • Выбор единиц измерения сигнала (дБм, дБ отн. 1 мВ, дБ отн. 1 мкВ, милливольты, милливатты).
    • Аттенюатор: вариант работы анализатора, когда аттенюатор автоматически выбирается прибором в зависимости от входного сигнала, а также ручной ввод.
    • Функция Range.
    • Маркеры: один центральный и два дельта-маркера. Отображения на экране значения каждого маркера (частота, амплитуда).
    • Выбор полосы видеофильтра (VBW).
    • Накопление по минимуму MINHOLD, по максимуму MAXHOLD и усреднение за определённое количество измерений (Average) с выбором количества усредняющих измерений.
    • Экспорт спектрограммы в текстовый редактор для последующей обработки.
    • Детектор пикового (максимального, минимального) значения напряжения.
    • Детектор среднеквадратического значения напряжения.
    • Детектор среднего значения напряжения.
    • Детектор квазипикового значения напряжения.
    • Режим измерения мощности в канале.
    • Режим вертикальной шкалы линейный/логарифмический.
    • Полоса обзора 0; от 10 Гц до верхней частоты диапазона.
    • Открытое API для использования анализатора в ваших разработках.

  • Технические характеристики анализатора спектра СК-4 НОВО АСП-18:

    Параметр Значение
    Диапазон частот входного сигнала, МГц от 0,009 до 18000
    Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора ±1∙10-6
    Минимальная частотная полоса пропускания измерительного фильтра, Гц 1,5
    Максимальный измеряемый уровень входного сигнала (в диапазоне частот от 100 до 10000 МГц, уровень компрессии 1 дБ), дБм 5, не менее
    Пределы допускаемой погрешности измерения уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц, в диапазоне уровней входного сигнала от минус 60 до 0 дБм), дБм ±1, не более
    Средний отображаемый уровень собственных шумов (в диапазоне частот от 10 кГц до 10000 МГц), дБм/Гц минус 155, не более
    Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц минус 120, не более
    Динамический диапазон измерения уровней входных сигналов, дБ 100, не менее
    Габаритные размеры (Ш х В х Д), мм 110 х 35 х 215
    Напряжение питания, В от 6 до 6,5
    Ток потребления, А 2.2, не более

  • Комплект поставки СК-4 НОВО АСП-18

    № Наименование Количество
    1 Анализатор спектра СК-4 НОВО АСП-18 1
