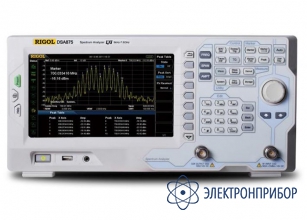

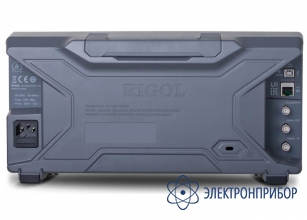

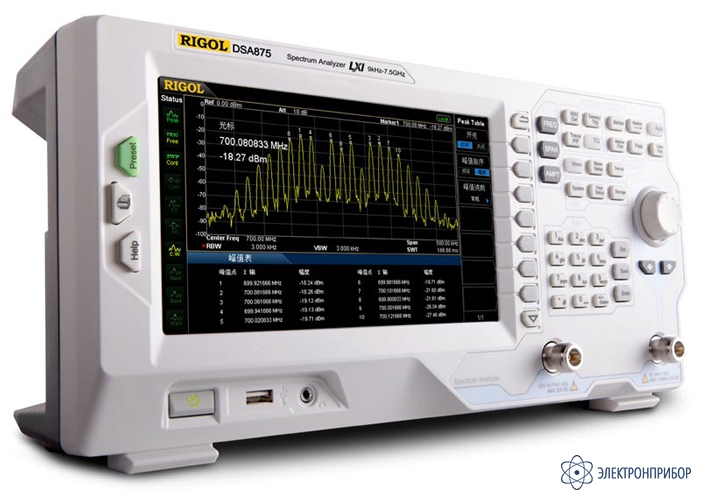

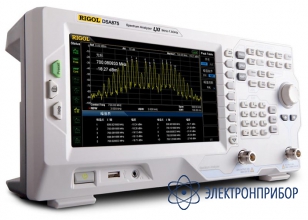

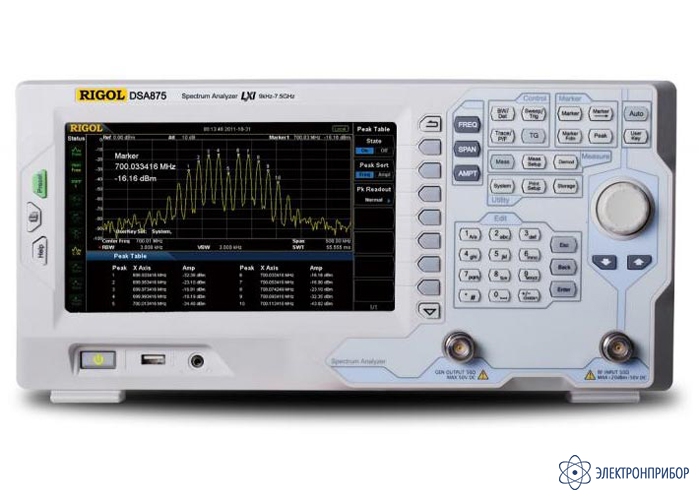

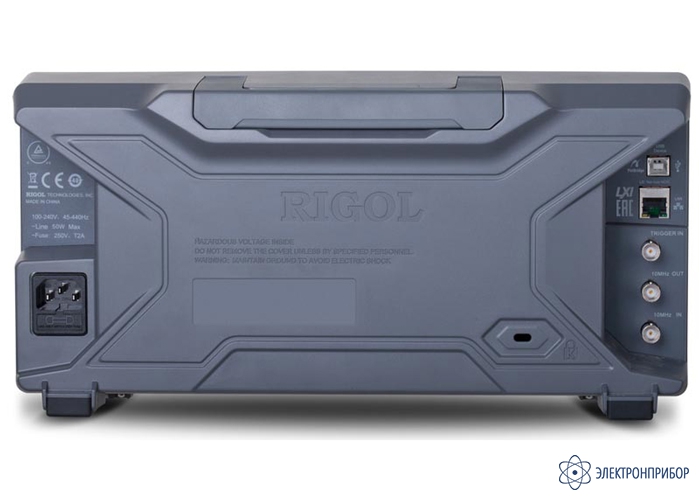

DSA875-TG — анализатор спектра с трекинг-генератором
Код товара: 35938-
Акция
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
61272-15 до 11.08.2021
-
Производитель
-
Артикул
А158148
Описание анализатора спектра с трекинг-генератором DSA875-TG:
Анализатор спектра DSA875-TG представляет собой прибор с небольшими размерами и весом, имеющий отличное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра DSA875-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а встроенный трекинг-генератор позволяет использовать анализатор спектра DSA875-TG для измерения S-параметров.
Следящий генератор — это генератор гармонических сигналов сверхвысокой или высокой частоты, который управляется при помощи анализатора спектра. Мгновенная частота колебаний на выходе СГ точно равна частоте, на которую в данный момент времени настроен полосовой фильтр анализатора спектра. Конструктивно, трекинг-генератор представляет собой 2х- или 3х-ступенчатый синтезатор частоты. В нём реализуется функция преобразования частоты, обратная функции преобразования частоты в анализаторе спектра.
Пара из следящего генератора и управляющего им анализатора спектра образует простейший замкнутый испытательный стенд (сетевой анализатор, тестер) для проверки радиочастотных цепей и кабельных линий.
Расширенные измерения анализатора спектра с трекинг-генератором DSA875-TG:
- ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI);
- измерение КСВН (опция DSA800-VSWR);
- предусилитель (опция PA-DSA875);
- измерение мощности в основном канале (опция DSA800-AMK);
- измерение занимаемой полосы (опция DSA800-AMK);
- соотношение мощностей в смежных каналах (опция DSA800-AMK);
- измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK);
- измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK);
- измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK);
- измерение гармонических искажений (опция DSA800-AMK);
- измерение TOI (опция DSA800-AMK);
- тестирование в пределах.
-
-
Технические характеристики анализатора спектра DSA875:
Параметры Значения Частота Частотный диапазон 9 кГц…7,5 ГГц Разрешение 1 Гц Температурная стабильность источника опорной частоты ± 5х10-7 Изменение погрешности источника опорной частоты ± 1х10-6/год Погрешность измерения частоты Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГцПогрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)Полоса обзора Нулевая, 100 Гц…7,5 ГГц Погрешность полосы обзора ± полоса обзора / (кол.точек развертки-1)
Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц) <-98 дБн/Гц @ 10 кГц
Полоса пропускания Полоса пропускания ПЧ (-3 дБ) 10 Гц… 1 МГц, с шагом 1-3-10 Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI) 200 Гц, 9 кГц, 120 Гц Избирательность фильтров по уровням (60дБ/3 дБ) <5:1 Погрешность установки полосы пропускания ПЧ <5% Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10 Амплитуда Диапазон измерения уровня Уровень собственных шумов … +20 дБм Максимальный уровень на входе (аттенюатор 30 дБ) 50 В постоянная составляющая
+20 дБм (100 мВт) мощность CW RF Power
+30 дБм (1 Вт) макс. опасный уровеньСредний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл., нормализован к 1Гцбез предусилителя:
9 кГц...100 кГц: <-120 дБм
100 кГц…5 МГц: <-135 дБм, типично -138 дБм
5МГц…3.2 ГГц: <-140 дБм, типично -144 дБм 3,2 ГГц…6 ГГц: <-136 дБм,
типично -140 дБм
6 ГГц…7,5 ГГц: <-131 дБм, типично -135 дБм
с предусилителем:
9 кГц...100 кГц: <-152 дБм
100 кГц…5 МГц: <-152 дБм, типично -155 дБм
5МГц…3.2 ГГц: <-157 дБм, типично -161 дБм 3,2 ГГц…6 ГГц: <-153 дБм, типично -157 дБм
6 ГГц…7,5 ГГц: <-148 дБм, типично -152 дБмЧастотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)без предусилителя:
100 кГц….3,2 ГГц: < 0,5 дБ, <0,3 дБ типично
3,2 ГГц...7,5 ГГц: < 0,7 дБ, <0,3 дБ типичнос предусилителем (опция PA-DSA875):
100 кГц….3,2 ГГц: < 0,7 дБ, <0,3 дБ типично
3,2 ГГц...7,5 ГГц: < 0,9 дБ, <0,3 дБ типичноАттенюатор Предел ослабления:
0…30 дБ, с шагом 1 дБПогрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ):
< 0,3 дБАбсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)± 0,3 дБ Установка опорного уровня Диапазон:
-100 дБм…+20 дБм с шагом 1 дБРазрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <0,8 дБГармонические искажения 2-го порядка
(центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх. уровень = -20 дБ)SHI : +45 дБм Интермодуляционные искажения 3-го порядка
(центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх. уровень = -20 дБ)TOI: +11 дБм , типично +15 дБм Комбинационные искажения <-60 дБн Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)<-90 дБм, <-100 дБм, типично Логарифмическая шкала 1 дБ…200 дБ Линейная шкала 0 до опорного уровня Количество точек 601 Количество графиков 3 + основной Тип детектора Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
Quasi-peak (DSA800-EMI)Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт Развертка Диапазон 1 мс… 1500 с (нулевой обзор)
20 мкс ….7500 с (100 Гц ≤ полоса обзора ≤ 7,5 ГГц)
запуск: непрерывный, однократныйПредусилитель Усиление (100 кГц...7,5 ГГц) 17 дБ (номинальное) Вход ВЧ вход Соединитель N-типа (female); 50 Ом Другие входы/выходы Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
Импеданс вх/вых опорного генератора 50 Ом
Импеданс входа внешнего запуска 1 кОм
Уровень запуска: 5 В TTL уровеньUSB Host 2.0
USB Device 2.0Запуск Источник запуска свободный, видео, внешний Внешний запуск 5 В TTL уровень Трекинг-генератор Частотный диапазон 100 кГц...7,5 ГГц Выходной уровень -40 дБм...0 дБм, шаг 1 дБ Общие данные Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8, 65536 цветов Поддержка принтера Протокол PictBridge Удаленное управление USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
LXI Class C
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2Напряжение питания Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 ГцПотребляемая мощность 35 Вт, типично;
50 Вт, масимальноГабаритные размеры 361,6 x 178,8 х 128 мм Масса 4,55 кг Внутренняя память данных Flash Disk (встроенный) Рабочая температура 0 ºC …50 ºC -
Комплект поставки DSA875-TG
№ Наименование Количество 1 Анализатор спектра с трекинг-генератором DSA875-TG 1 2 Кабель питания 1 3 Краткое руководство по эксплуатации 1 Дополнительная комплектация DSA875-TG:
(Поставляется за отдельную плату)
№ Наименование 1 Адаптер USB-GPIB 2 Комплект аксессуаров DSA Utility Kit 3 Опция расширенных измерений DSA800-AMK 4 Опция для ЭМИ измерений DSA800-EMI 5 Комплект для монтажа в стойку DSA800-RMS 6 Зонд ближнего поля NFP-3 7 Программное обеспечение Ultra Spectrum -
