Анализаторы спектра

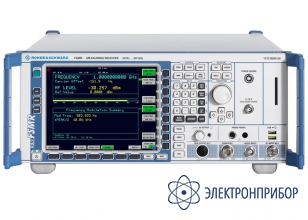

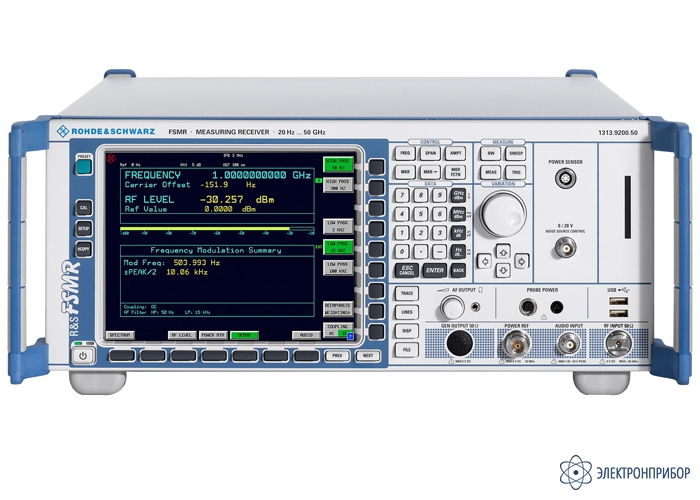

FSMR — измерительный приемник

Код товара: 53059
  • 50678-12
    4 варианта исполнения

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      50678-12 до 30.05.2022

    • Производитель

      ROHDE & SCHWARZ, Германия

    Назначение измерительного приемника FSMR:

    Измерительный приемник FSMR сочетает в себе функции нескольких инструментов, и был создан специально для выполнения измерений, необходимых для калибровки генераторов сигналов и фиксированных или перестраиваемых аттенюаторов. Прибор настолько легок в использовании, что для выполнения базовых измерений не требуется глубоких специальных знаний.

    Измерительный приемник FSMR​ выпускается в нескольких исполнениях:

    • FSMR3 - от 20 Гц до 3 ГГц;
    • FSMR26 - от 20 Гц до 26,5 ГГц;
    • FSMR43 - от 20 Гц до 43 ГГц;
    • FSMR50 - от 20 Гц до 50 ГГц​.

    Особенности измерительного приемника FSMR:

    • Диапазон частот от 20 Гц до 3/ 26,5/ 43/ 50 ГГц;
    • Прецизионный калибратор уровня:
    • Поддержка датчиков мощности для повышения точности измерений;
    • Анализ модуляций с погрешностью <1%;
    • Аудиоанализатор с функциями измерения THD и SINAD;
    • Анализ сигналов авиационных систем VOR/ILS;
    • Высокопроизводительный анализатор спектра.

    Описание измерительного приемника FSMR:

    Прецизионный калибратор уровня

    Благодаря своим техническим характеристикам FSMR способен измерять и калибровать все наиболее важные параметры генераторов сигналов, например, точность выходного уровня и несущей частоты, точность установки глубины модуляции и девиации, неравномерность АЧХ модуляции. Для этого в приборе имеется 2 режима измерений: “RF Power Meter” – для высокоточных измерений мощности, и “RF Level Meter” – для измерений сигналов малой амплитуды (до -140 дБм). Абсолютная мощность и эталонная мощность с высокой точностью измеряются с использованием датчиков мощности (NRP-Z, NRPxA/S/T). В случае использования датчиков NRP-Z27/Z37, имеющих встроенный ответвитель и аттенюатор на пути сигнала, дополнительно будет осуществляться автоматическая коррекция КСВ.

    Анализ модуляции и звуковых сигналов

    Измерение сигналов с AM, ЧМ или ФМ выполняется в режиме анализатора модуляции. FSMR отображает демодулированный или входной сигнал не только во временной области, но и в виде ВЧ спектра. Прибор позволяет измерять такие стандартные параметры, как коэффициент модуляции, девиация и частота модуляции, модуляционные искажения или АЧХ. Параметры звукового (аудио) сигнала измеряются либо на демодулированном сигнале, либо на сигнале, поступающем на звуковой вход, с возможностью селективного отображения гармоник и паразитных составляющих. Для анализа звуковых сигналов можно использовать различные имеющиеся аудиофильтры, цепи предыскажения и детекторы. Для измерения нелинейных искажений (THD) и SINAD, прибор автоматически настраивается на частоту основной гармоники.

    Анализ сигналов авиационных систем ILS/VOR

    Опция FS-K15 превращает FSMR3 в прецизионный анализатор уровня и модуляции, для проверки и обслуживания инструментальных систем посадки (ILS) и всенаправленных радиомаяков (VOR).

    Высокопроизводительный анализатор спектра

    Помимо всего прочего, FSMR это высококлассный анализатор спектра, с полным набором детекторов и широким набором функций: маркерных измерений, измерений гармоник, коэффициента шума и усиления, фазового шума. А с дополнительным YIG-фильтром, обеспечивает ещё и подавление зеркальной частоты вплоть до микроволнового диапазона.

  • Технические характеристики измерительного приемника FSMR:

    Параметр Значение
    FSMR3 FSMR26 FSMR43 FSMR50
    (N(f)) (адаптер порта APC3,5мм/N (f)) (адаптер порта 2,92 мм/N (f)) (адаптер порта 2,4 /2,92 мм (f))
    Частотный диапазон от 20 Гц до 3,6 ГГц DC coupled
    от 1 МГц до 3,6 ГГц AC coupled    		 от 20 Гц до 26,5 ГГц DC coupled
    от 10 МГц до 26,5 ГГц AC coupled    		 от 20 Гц до 43 ГГц DC coupled от 20 Гц до 50 ГГц DC coupled
    Стабильность опорного
    генератора (старение)    		 Стандартно 1 × 10-7/год
    с опцией FSU-B4 3 × 10-8/год
    РЕЖИМ ПРИЕМНИКА
    Частотомер Чувствительность -120 дБм (10 кГц – 26,5 ГГц)
    -100 дБм (26,5 ГГц – 50 ГГц)
    Разрешение 0,001 Гц
    Измерение мощности с использованием датчиков мощности R&S®NRPxxA/S/T и NRP-Z27/-Z37
    Диапазон частот и уровней смотреть в характеристиках датчиков мощности
    Максимальная мощность Средняя 0,5 Вт (+27 дБм) режим CW
    1 Вт (+30 дБм) макс. 10 минут
    Максимальная мощность Импульсная 30 мкВт
    Диапазон мощности с использованием NRP-Z27/-Z37 4 мкВт – 400 мВт (-24 дБм до +26 дБм)
    до 1 Вт (+30 дБм) макс. 10 минут
    Измерение мощности с использованием внутреннего приемника
    Диапазон частот от 100 кГц до 3,6/26,5/43/50 ГГц
    Формат данных дБ, дБм
    Диапазон уровней от -130дБм до +30 дБм
    от -140 дБм с опц. FSU-В25
    Измерение модуляций
    АМ Глубина модуляции от 0 % до 100 %
    Погрешность измерения 0,4% в диапазоне 90 Гц – 150 Гц
    1% в диапазоне 10 Гц – 50 кГц
    ЧМ Девиация частоты макс. 50 кГц при f <10 МГц
    макс. 5 МГц при f 10 МГц-50 ГГц
    Погрешность измерения < 1% в диапазоне 10 Гц – 100 кГц
    < 3% в диапазоне 100кГц -200 кГц
    ФМ Девиация частоты макс. 1000 рад. (200кГц – 10 МГц)
    макс. 10’000 рад. (при f≥ 10 МГц)
    Погрешность измерения < 1%
    Аудиоизмерения
    Импеданс 50 Ω / 1 МΩ
    Максимальный уровень Импеданс 50 Ω макс. мощность < 1 Вт
    Импеданс 1 МΩ макс. пик. напряжение < 20 В
    Количество диапазонов 2
    Погрешность измерения Измерения THD < 0,5 дБ, тип. 0,2 дБ
    Измерения SINAD < 0,5 дБ
    Аудиочастотомер Диапазон частот 20 Гц – 250 Гц
    Чувствительность 5 мВ
    Разрешение 6 разрядов
    Аудиофильтры НЧ-фильтры 3/ 15/ 23/ 100 кГц
    ВЧ-фильтры 20/ 50/ 300 Гц
    РЕЖИМ АНАЛИЗАТОРА СПЕКТРА
    Разрешающая способность по частоте 0,01 Гц
    Полосы разрешения
    Стандартные (по уровню -3 дБ) от 10 Гц до 20 МГц, 50 МГц от 10 Гц до 10 МГц
    БПФ-фильтры (по уровню -3 дБ) от 1 Гц до 30 кГц
    ЭМС-фильтры (по уровню -6 дБ) 200 Гц, 9 кГц, 120 кГц
    Канальные (по уровню -3 дБ) от 100 Гц до 5 МГц
    Спектральная чистота (однополосный фазовый шум) несущая 640 МГц
    Отстройка 1 кГц < –116 дБн (1 Гц), -124 дБн (тип.)
    Отстройка 10 кГц < –128 дБн (1 Гц), -133 дБн (тип.)
    Отстройка 1 МГц < –140 дБн (1 Гц), -146 дБн (тип.)
    Отображаемый средний уровень шума (DANL)
    Без предусилителя от 20 МГц до 2 ГГц
    < –158 дБм тип.    		 от 20 МГц до 2 ГГц
    < –156 дБм тип.
    С вкл. предусилителем FSMR-B23 - от 3,6Гц до 8 ГГц < –163 дБм тип. -
    С вкл. предусилителем FSU-B24 - от 20 МГц до 2 ГГц < –166 дБм тип.
    С вкл. предусилителем FSU-B25 от 20 МГц до 2ГГц < –162 дБм тип.
    Точка пересечения 3-го порядка (TOI) До +27 дБм (тип.)
    Общая погрешность измерения от 0,3 дБ до 1,8 дБ
    Следящий генератор (FSU-B9) Диапазон частот от 100 кГц до 3,6 ГГц
    Уровень сигнала от -30 дБм до +5 дБм
    от -100 дБм до +5 дБм (опц. -В12)
    Тип модуляции I/Q, AM, FM
    Общие параметры
    Дисплей Диагональ 21 см (8,4 дюйма), цветной
    Разрешение SVGA, 800 × 600 пикселей
    Питание Сеть переменного тока 100-240 В, 50-400 Гц
    Потребляемая
    мощность    		 тип. 150 ВА
    Габаритные размеры Ш-В-Г (мм) 435 мм × 192 мм × 460 мм
    Масса (без опций) 14,6 кг 16,5 кг 16,8 кг

  • Комплект поставки FSMR

    № Наименование Количество
    1 Измерительный приемник FSMR в выбранном исполнении  1
    2 Одиночный комплект ЗИП 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
