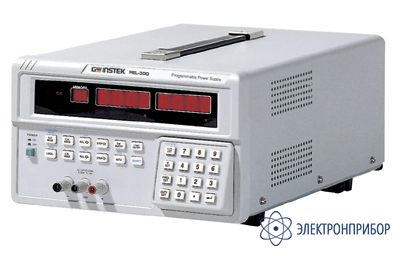

PEL-300 — нагрузка электронная программируемая

Код товара: 22484
  • 20480-07

    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      20480-07 до 01.02.2012

    • Производитель

      GW Instek, Тайвань

    Назначение нагрузки электронной программируемой PEL-300:

    Нагрузка электронная программируемая PEL-300: Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления нагрузки; Характер нагрузки: статическая, динамическая; Входные параметры нагрузки: напряжение от 3 В до 60 В, ток от 6 мА до 60 А, мощность от 1 Вт до 30 Вт; Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме); Дискретность установки параметров нагрузки 20 мВ/0,2 мА/ 0,33 мОм; Встроенный генератор переходных процессов (от 1 Гц до 1 кГц); Установка ограничения по мощности; Запись/считывание до 100 установленных параметров; Самодиагностика и встроенная программа калибровки; Современный дизайн; Масса 9 кг.

    Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировке блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 60 В, током нагрузки до 60 А, потребляемой мощностью до 300 Вт. Электронная нагрузка обеспечивает испытание в различных статических и динамических режимах работы (контроль напряжения, тока, имитация нагрузочного сопротивления).

  • Технические характеристики нагрузки электронной программируемой PEL-300:

    Параметр Значения
    ВХОДНЫЕ ПАРАМЕТРЫ
    Наппряжение на нагрузке 3 В...60 В
    Ток в нагрузке 6 мА...60 А
    Потребляемая мощность 1 Вт...300 Вт
    Минимальное рабочее напряжение 3 В
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Диапазон установки 3 В...60 В
    Погрешность установки ±(0,1% + 40 мВ)
    Дискретность установки 20 мВ
    Шаг установки 20 мВ.,.6 В
    СТАБИЛИЗАЦИЯ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
    Диапазон установки 6 мА...60 А
    Погрешность установки ±(0,1% + 1 мА) до 0,6 А / ±(0,1% + 10 мА) при 0,6 А...6 А/
    ±(0,1% + 100 мА) свыше 6 А
    Дискретность установки 0,2 мА (до 0,6 А) / 2 мА (0,6 А.. .6 А) / 20 мА (> 6 А)
    Шаг установки 0,2 мА.. .6 А (до 0,6 А) / 2 мА.. .6 А (0,6 А.. .6 А) / 20 мА.. .6 А (> 6 А)
    СТАБИЛИЗАЦИЯ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон частот 1 Гц...1 кГц (±5%)
    Дискретность установки 0,05 Гц (до 10 Гц) / 0,5 Гц (10 Гц. ..100 Гц) / 5 Гц (> 100 Гц)
    Коэффициент заполнения импульсов 10%.. .90% (±10%)
    Дискретность установки 1%
    СТАБИЛИЗАЦИЯ СОПРОТИВЛЕНИЯ
    Диапазон установки 50 мОм…1 кОм
    Погрешность установки ±(5% + 1 мОм) до 10 Ом / ±(5% + 100 мОм) при 10 Ом... 100 Ом /
    ±(5% + 1 Ом) свыше 100 Ом
    Дискретность установки 0,33 мОм (до 1 Ом) / 3,3 мОм (1 Ом…10 Ом) /
    33 мОм (10 Ом...100 Ом) / 330 мОм (> 100 Ом)
    Шаг установки 0,33 мОм...1 Ом (до 1 Ом) / 3,3 мОм...Ю Ом (1 Ом...10 Ом) /
    33 мОм...Ю0 Ом (10 Ом...100 Ом) / 330 мОм...Ю0 Ом (> 100 Ом)
    ОГРАНИЧЕНИЕ ПО МОЩНОСТИ
    Диапазон установки 1 Вт...300 Вт
    Погрешность установки ±(2,0% + 4 Вт)
    Дискретность установки 0,1 Вт
    ПАМЯТЬ
    Функции Запись / считывание установленных профилей
    Объем 99 ячеек
    ТАЙМЕР
    Функции Задание времени циклического режима работы
    Диапазон установки 1 с…999 мин. 59 с
    Дискретность установки 1 с
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 В / 120 В / 220 В / 240 В ±10%, 50 / 60 Гц
    Габаритные размеры 255 х 145 х 346 мм
    Масса 9 кг

  • Комплект поставки PEL-300

    № Наименование Количество
    1. Нагрузка электронная программируемая PEL-300 1
    2. Руководство по эксплуатации 1
