АКИП1396, АКИП 1396, АКИП-1396-5, АКИП-1396 5, АКИП 1396 5

Нагрузки электронные

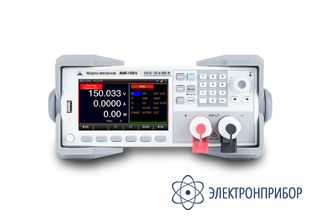

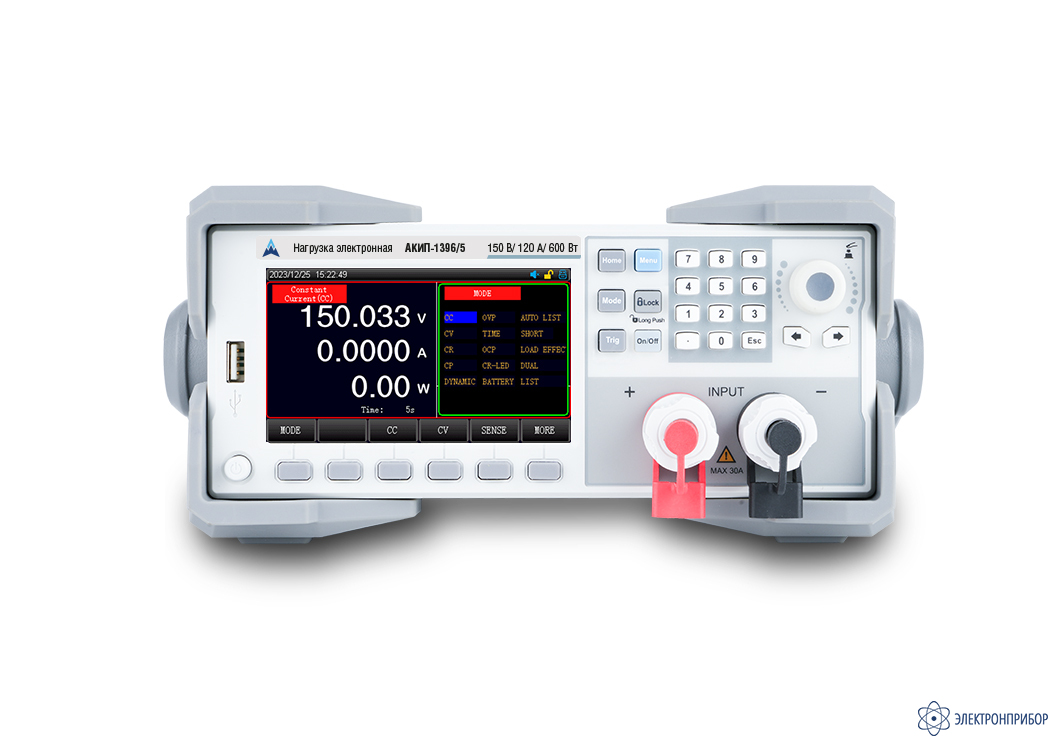

АКИП-1396/5 — нагрузка электронная

Код товара: 85844
  • 98151-26
    Является модификацией АКИП-1396

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      98151-26 до 02.04.2031

    • Производитель

      АКИП

    Особенности нагрузки электронной АКИП-1396/5:

    • число входов: 1 канал;
    • входные параметры: напряжение до 150 В, ток до 120 А, мощность до 600 Вт, максимальная дискретность установки: 1/10 мВ, 0,1/1 мА, 0,01 Гц…1 кГц;
    • режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим (Dynamic);
    • максимальное разрешение (0,1 мВ/ 10 мкА, 10 Гц), скорость выборки 500 кГц;
    • нагрузочный тест с измерением Vpp, Ipp (ripple Test/ Peak-Peak);
    • динамический тест U/I (Dynamic), частота переключений до 50 кГц;
    • тесты: LED (с/диодный драйвер), тест времени (TIME), тест батареи, пошаговый автотест (List), эффект нагрузки (load effect), комбинированный тест (два режима одновременно);
    • отображение графика отбора мощности (Real-time Waveform), функция внешнего запуска (ext trigger);
    • защита: от перенапряжение (OVP), перегрузки по току (OCP), перегрузки по мощности (OPP), от перегрева (OTP);
    • компенсация падения U при 4-х проводном удаленном подключении (+/- Sense);
    • моделирование короткого замыкания (Short circuit func);
    • сохранение (на USB): скриншоты, данные измерений, профили;
    • интерфейс: RS232;
    • большой, цветной ЖКИ.

  • Технические характеристики нагрузки электронной АКИП-1396/5:

    Параметр Значение
    АКИП-1396/1 АКИП-1396/3 АКИП-1396/5
    Входные параметры
    Напряжение на нагрузке 150 В (максимально)
    Ток в нагрузке 30 А 120 А
    Мощность 200 Вт 400 Вт 600 Вт
    Минимальное напряжение на входе 1,4 В (при 30 А) 1,4 В (при 120 А)
    Режим постоянного напряжения (CV)
    Диапазон установки 0…15 В / 0…150 В
    Максимальная дискретность установки 0,1/ 1 мВ 1/ 10 мВ
    Погрешность установки ±(0,0003·Uуст + 0,0005·Uпред)
    Режим постоянного тока (СС)
    Диапазоны установки 0…3/ 30 А 0…12/ 120 А
    Максимальная дискретность установки 0,01 / 0,1 мА 0,1 / 1 мА
    Погрешность установки ±(0,0003·Iуст + 0,0005·Iпред)
    Режим постоянного сопротивления (CR)
    Диапазоны установки 0,05…10 кОм
    Максимальная дискретность установки 0,01 Ом (16 бит)
    Погрешность установки ± (Rуст · 0,01) Ом
    Режим постоянной мощности (CP)
    Диапазон установки 0…200 Вт 0…400 Вт 0…600 Вт
    Максимальная дискретность установки 10 мВт
    Погрешность установки ±(0,01·Pуст + 0,001·Pпред)
    Измерение напряжения
    Диапазон 0…15/ 150 В
    Разрешение 0,1/ 1 мВ 1/ 10 мВ
    Погрешность измерения ±(0,002·Uуст + 0,03·Uпред)
    Измерение тока
    Диапазон 0…3/ 30 А 0…12/ 120 А
    Разрешение 0,01 / 0,1 мА 0,1 / 1 мА
    Погрешность измерения ±(0,0003·Iуст + 0,0005·Iпред)
    Измерение мощности
    Диапазон 0…200 Вт 0…400 Вт  0…600 Вт
    Разрешение 10 мВт
    Погрешность измерения ±(0,01·Pуст + 0,001·Pпред)
    Динамичексий режим (DYNAMIC)
    Максимальная частота переключения до 50 кГц
    Дискретность установки 0,01 Гц…1 кГц
    Минимальное Uвх 1,4 В
    Погрешность установки 1 мкс + 100 ppm
    Диапазон скорости нарастания силы тока (Slope) 0,0006 А/мкс…3 А/мкс  0,0012 А/мкс…6 А/мкс
    Общие данные
    Напряжение питания 110/ 230 (±10%) В, 50 Гц
    Интерфейс RS-232
    Габаритные размеры 372 х 215 х 88 мм  475 х 215 х 88 мм
    Масса 3,7 кг 4,9 кг 6,72 кг
    Параметр Значение
    АКИП-1396/2 АКИП-1396/4 АКИП-1396/6
    Входные параметры
    Напряжение на нагрузке 500 В (максимально)
    Ток в нагрузке 15 А 30 А 60 А
    Мощность 200 Вт 400 Вт 600 Вт
    Минимальное напряжение на входе 2,8 В (при 15 А) 2,8 В (при 30 А) 2,8 В (при 60 А)
    Режим постоянного напряжения (CV)
    Диапазон установки 0,1…50 В / 0,1…500 В
    Максимальная дискретность установки 0,1/ 1 мВ 1/ 10 мВ
    Погрешность установки ±(0,0003·Uуст + 0,0005·Uпред)
    Режим постоянного тока (СС)
    Диапазоны установки 0…1,5/ 15 А 0…3/ 30 А 0…6/ 60 А
    Максимальная дискретность установки 0,01 / 0,1 мА 0,1 / 1 мА
    Погрешность установки ±(0,0003·Iуст + 0,0005·Iпред)
    Режим постоянного сопротивления (CR)
    Диапазоны установки 0,05…10 кОм
    Максимальная дискретность установки 0,01 Ом (16 бит)
    Погрешность установки ± (Rуст · 0,01) Ом
    Режим постоянной мощности (CP)
    Диапазон установки 0…200 Вт 0…400 Вт 0…600 Вт
    Максимальная дискретность установки 10 мВт
    Погрешность установки ±(0,01·Pуст + 0,001·Pпред)
    Измерение напряжения
    Диапазон 0,1…50 В/ 0,1...500 В
    Разрешение 0,1/ 1 мВ 0,1/ 1 мВ
    Погрешность измерения ±(0,002·Uуст + 0,03·Uпред)
    Измерение тока
    Диапазон 0…1,5/ 15 А 0…3/ 30 А 0…6/ 60 А
    Разрешение 0,01 / 0,1 мА 0,1 / 1 мА
    Погрешность измерения ±(0,0003·Iуст + 0,0005·Iпред)
    Измерение мощности
    Диапазон 0…200 Вт 0…400 Вт  0…600 Вт
    Разрешение 10 мВт
    Погрешность измерения ±(0,01·Pуст + 0,001·Pпред)
    Динамичексий режим (DYNAMIC)
    Максимальная частота переключения до 50 кГц
    Дискретность установки 0,01 Гц…1 кГц
    Минимальное Uвх 1,4 В
    Погрешность установки 1 мкс + 100 ppm
    Диапазон скорости нарастания силы тока (Slope) 0,0006 А/мкс…3 А/мкс  0,0012 А/мкс…6 А/мкс
    Общие данные
    Напряжение питания 110/ 230 (±10%) В, 50 Гц
    Интерфейс RS-232
    Габаритные размеры 372 х 215 х 88 мм  475 х 215 х 88 мм
    Масса 3,7 кг 4,9 кг 6,72 кг

  • Комплект поставки АКИП-1396/5

    № Наименование Количество
    1 Нагрузка электронная АКИП-1396/5 1
