АКИП-1387/1 — нагрузка электронная

Код товара: 71059

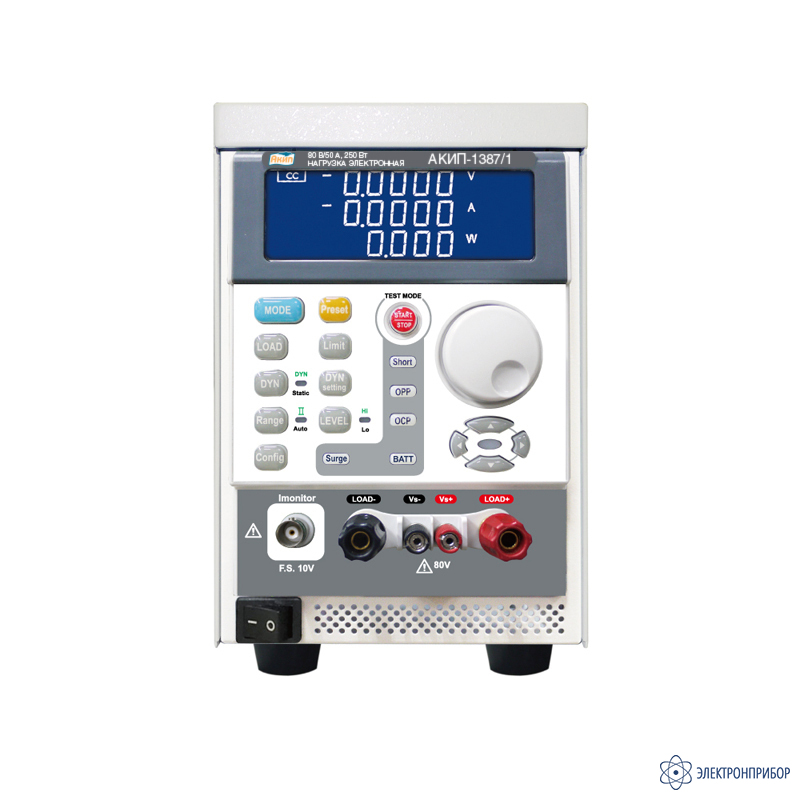

  • Нагрузка электронная АКИП-1387/1 Нагрузка электронная АКИП-1387/1
    Является модификацией АКИП-1387

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности нагрузки электронной АКИП-1387/1:

    • Входные параметры нагрузки: постоянное напряжение до 80 В, максимальный ток до 50 А, мощность до 250 Вт;
    • Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP) и динамический;
    • Тест на имитацию КЗ с установкой времени длительности теста;
    • Функция автоматического тестирования защиты от перегрузки по току / по мощности;
    • Функция тестирования батареи на разряд;
    • Имитация бросков (импульсов) тока при ”горячем” подключении;
    • Функция допускового контроля GO/NG;
    • Высокая точность и разрешение (индикатор 5 разрядов);
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV) с индикацией полярности;
    • Интерфейсы USB, RS-232.

  • Технические характеристики нагрузки электронной АКИП-1387/1:

    Параметр АКИП-1387/1 АКИП-1387/2 АКИП-1387/3 АКИП-1387/4 АКИП-1387/5
    Входные параметры
    Мощность 250 Вт 350 Вт 350 Вт 700 Вт 700 Вт
    Ток в нагрузке 50 А 70 А 15 А 140 А 30 А
    Напряжение на нагрузке 80 В 80 В 500 В 80 В 500 В
    Минимиальное рабочее напряжение 1 В при 50 А 1,2 В при 70 А 6 В при 15 А 0,9 В при 140 А 3 В при 30 А
    Защита
    Мощность (OPP) 262,5 Вт 367,5 Вт 367,5 Вт 735 Вт 735 Вт
    Ток (ОСР) 52,5 А 73,5 А 15,75 А 147 А 31,5 А
    Напряжение (OVP) 84 В 84 В 525 В 84 В 525 В
    Температура (OTP) Да Да Да Да Да
    Режим стабилизации силы тока
    Диапазон установки 0~5,04~50,4 А 0~7,02~70,2 А 0~1,5~15 А 0~14,04~140,4 А 0~3~30 А
    Дискретность установки 0,084/ 84 мА 0,117/ 1,17 мА 0,025/ 0,25 мА 0,234/ 2,34 мА 0,05/ 0,5 мА
    Погрешность установки ±(0,1%*Iуст.+0,1%*I конечн)
    Режим стабилизации электрического сопротивления
    Диапазон установки 0,016~1,6 ~96000 Ом 0,0114~1,14 ~68400 Ом 0,4~40 ~2400000 Ом 0,0057~0,57 ~34200 Ом 0,2~20 ~1200000 Ом
    Дискретностьустановки 26,666 мкОм 0,010416 мСм 19 мкОм 0,014619 мСм 666,667 мкОм 0,416 мкСм 9,5 мкОм 29,239 мкСм 333,334 мкОм 0,833 мкСм
    Погрешность установки ±(0,2%*Rуст+0,2% Rконеч)
    Режим стабилизации напряжения
    Диапазон установки 0~8,1~81 В 0~8,1~81 В 0~60~500 В 0~8,1~81 В 0~60~500 В
    Дискретностьустановки 0,135/ 1,35 мВ 0,135/ 1,35 мВ 1/ 10 мВ 0,135/ 1,35 мВ 1/ 10 мВ
    Погрешность установки ±(0,05%*Uустановки+0,05%*Uконечн)
    Режим стабилизации электрической мощности
    Диапазон установки 0~25,02~250,2 Вт Iмакс 5 А/ 50 А 0~35,04~350,4 Вт Iмакс 7 А/ 70 А 0~35,04~350,4 Вт Iмакс 5 А/ 15 А 0~70,02~700,2 Вт Iмакс 14 А/ 140 А 0~70,02~700,2 Вт Iмакс 3 А/ 30 А
    Дискретность установки 0,417/ 4,17 мВт 0,584/ 5,84 мВт 0,584/ 5,84 мВт 1,167/ 11,67 мВт 1,17/ 117 мВт
    Погрешность установки ±(0,5%*Pустановки+0,5%*Pконечн)
    Динамический режим
    Диапазон установки периода 10 мкс … 9,999 с
    Разрешение 0,001/ 0,01/ 0,1/ 1 мс
    Диапазон скорости L 0,032 … 2 А/мкс 0,0464 … 2,90 А/мкс 1 … 62,5 мА/мкс 0,0096 … 0,6 А/мкс 2 … 125 мА/мкс
    H 3,2 … 200 мА/мкс 4,64 … 290 мА/мкс 10 … 625 мА/мкс 0,096 … 6 А/мкс 20 … 1250 мА/мкс
    Погрешность установки ±(5%*установки + 10 мкС)
    Измерение напряжения
    Диапазон 0~8,1~81 В 0~8,1~81 В 0~60~500 В 0~8,1~81 В 0~60~500 В
    Разрешение 0,135/ 1,35 мВ 0,135/ 1,35 мВ 1/ 10 мВ 0,135/ 1,35 мВ 1/ 10 мВ
    Погрешность ±(0,025%*Uизм+0,025%*Uконечн)
    Измерение тока
    Диапазон 0~5,04~50,4 А 0~7,02~70,2 А 0~1,5~15 А 0~14,04~140,4 А 0~3~30 А
    Разрешение 0,084/ 84 мА 0,117/ 1,17 мА 0,025/ 0,25 мА 0,234/ 2,34 мА 0,05/ 0,5 мА
    Погрешность ±(0,1%*Iизм+0,1%*Iконечн)
    Измерение мощности
    Диапазон 25/ 250 Вт 35/ 350 В 35/ 350 В 70/ 700 Вт 70/ 700 Вт
    Разрешение 0,001/ 0,01 мВт 0,001/ 0,01 мВт 0,001/ 0,01 мВт 0,001/ 0,01 мВт 0,001/ 0,01 мВт
    Погрешность ±(0,1%*Pизм+0,1%*Pконечн)
    Имитация бросков (импульсов) тока
    Ток в нагрузке 50 А 70 А 15 А 140 А 30 А
    Длительность импульса 10 … 1000 мс
    Шагов в тесте 1 … 5
    Тест батареи
    Напряжение (UVP) 0 … 81 В 0 … 81 В 0 … 500 В 0 … 81 В 0 … 500 В
    Длительность 1 … 99999 В
    Емкость 0,1…19999,9 Ач/0,1…19999,9 Втч
    Общие данные
    Напряжение питания 115/130 В (±10%); 50/60 Гц
    Потребляемая мощность 40 ВА 60 ВА
    Интерфейсы USB, RS-232
    Габариты (ВхШхГ) 205 х 123 х 477 мм 205 х 231 х 480 мм
    Масса 5,3 кг 10,3 кг

  • Комплект поставки АКИП-1387/1

    № Наименование Количество
    1 Нагрузка электронная АКИП-1387/1 1
    2 Шнур BNC 1
    3 Штыревой контакт 2 мм (красный, черный ) комплект 1
    4 Штыревой контакт 4 мм (красный, черный) комплект 1
    5 Зажим типа крюк большой 4
    6 Зажим типа крюк малый 2
    7 Руководство по эксплуатации 1
