АКИП-1337, АКИП 1337, АКИП1337

Нагрузки электронные, реостаты

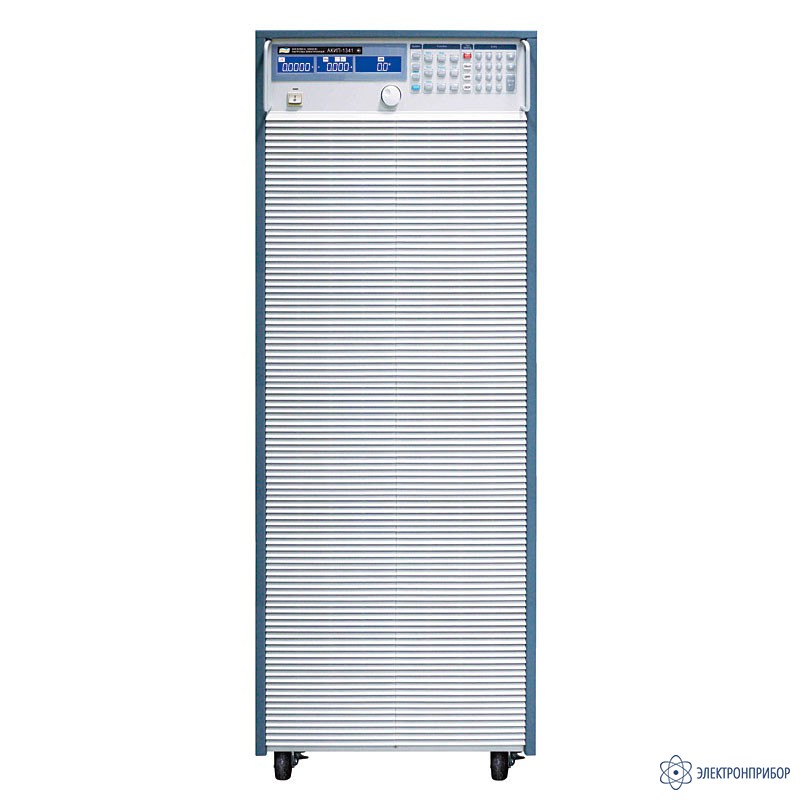

АКИП-1337 — нагрузка электронная программируемая

Код товара: 39472
  • 57756-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57756-14

    • Производитель

      АКИП

    Особенности программируемой электронной нагрузки АКИП-1337:

    • Входные параметры нагрузки: постоянное напряжение до 600 В, ток до 320 А, мощность до 10000 Вт;
    • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Внутренняя память 150 ячеек (профили состояний);
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

  • Технические характеристики программируемой электронной нагрузки АКИП-1337:

    Параметр АКИП-1337 АКИП-1338 АКИП-1339 АКИП-1340 АКИП-1341
    Входные параметры
    Напряжение на нагрузке 600 В
    Ток в нагрузке 32 А - 320 А 48 А - 480 А 64 А - 640 А 80 А - 800 А 96 А - 960 А
    Мощность 10 кВт 15 кВт 20 кВт 25 кВт 30 кВт
    Минимальное Uвх при максимальном токе 20 В @ 320 А 20 В @ 480 А 20 В @ 640 А 20 В @ 800 А 20 В @ 960 А
    Режим стабилизации напряжения
    Диапазон установки 0... 600 В
    Погрешность установки ±(0,05%* U уст +0,05%* U конечн )
    Дискретность установки 10 мВ
    Режим стабилизации электрического сопротивления
    Диапазон установки 0,0192 Ом - 1,875 Ом - 12,5 кОм 0,0126 Ом - 1,25 Ом - 15 кОм 0,0096 Ом - 0,9375 Ом - 11,25 кОм 0,0078 Ом - 0,75 Ом - 11,25 кОм 0,0066 Ом - 0,625 Ом - 12,5 кОм
    Дискретность установки 0,032 мОм/ 0,0088 мСм 0,021 мОм/ 0,0133 мСм 0,016 мОм/ 0,0177 мСм 0,013 мОм/ 0,0222 мСм 0,011 мОм/ 0,0266 мСм
    Погрешность установки ±(0,2 %* R уст +0,2 %* R конечн )
    Режим стабилизации силы тока, статический режим
    Диапазон установки 0 – 32 / 320 А 0 – 48 / 480 А 0 – 64 / 640 А 0 – 80 / 80 0 А 0 – 96 / 96 0 А
    Погрешность установки ±(0, 1 %* I уст +0, 2 %* I конечн )
    Дискретность установки 0,534 / 5,34 мА 0,8 / 8 мА 1,067 / 10,67 мА 1,334 / 13,34 мА 1,6/ 16 мА
    Режим стабилизации электрической мощности
    Диапазон установки 1000/ 10000 Вт 1500/ 15000 Вт 2000/ 20000 Вт 2500/ 25000 Вт 3000/ 30000 Вт
    Погрешность установки ±(0,5%* P уст +0,5%* P конечн )
    Дискретность установки 16,7/ 167 м Вт 25/ 250 м Вт 33,4/ 334 м Вт 41,7/ 417 м Вт 50/ 500 м Вт
    Режим стабилизации иы тока, динамический режим
    Диапазон периода переключения нагрузки 50 мкс - 9,999 мс / 99,99 мс / 999,9 мс / 9999 мс
    Дискретная устанвка периода 0,001мс /0,0 1 мс / 0, 1 мс / 1 мс
    Погрешность 1 мкс / 10 мкс / 100 мкс / 1 мс + 50 ppm
    Диапазон скорости изменения силы тока 25,6 мА – 1,6 А/мкс 256 м А – 16 А/мкс 38,4 мА – 2,4 А/мкс 384 мА – 24 А/мкс 48 мА – 3 А/мкс 480 мА – 30 А/мкс 4 м А – 4 А/мкс 640 мА – 40 А/мкс 76,8 м А – 4,8 А/мкс 768 мА – 48 А/мкс
    Разрешение 6,4/ 64 мА/мкс 9,6/ 96 мА/мкс 12,8/ 128 мА/мкс 16/ 160 мА/мкс 19,2/ 192 мА/мкс
    Диапазон установленного тока 0 – 20 А
    20 – 200 А    		 0 – 48 А
    48 – 480 А    		 0 – 64 А
    64 – 640 А    		 0 – 80 А
    80 – 800 А    		 0 – 96 А
    96 – 960 А
    Разрешение 0,32 / 3,2 мА 0,8 / 8 мА 1,067 / 10,67 мА 1,334 / 13,34 мА 1,6 / 16 мА
    Погрешность ± ( 0,1 %* у ст.знач. + 0,2% от диапазона)
    Измерение напряжения
    Диапазон измерения 0...60 В / 600 В
    Разрешение 0,001 / 0,01 В
    Погрешность измерения ± (0,1 %* I изм + 0,1 %* I конечн )
    Измерение силы тока
    Диапазон измерения 0 – 32 / 320 А 0 – 48 / 480 А 0 – 64 / 640 А 0 – 80 / 800 А 0 – 80 / 800 А
    Разрешение 0,534 / 534 м А 0,8/ 8 мА 1,067 / 10,67 мА 1,334/ 13,34 мА 1,6/ 16 мА
    Погрешность измерения ±(0, 1 %* I изм +0, 1 %* I конечн
    Измерение мощности
    Пределы измерения 1 / 10 кВт 1,5 / 15 кВт 2 / 20 кВт 2,5 / 25 кВт 3 / 30 кВт
    Разрешение 0, 1/ 1 Вт
    Погрешность ±(0, 125 %* P изм +0 , 125 %* P конечн )
    Общие данные
    Интерфейс Опционально : RS - 232, USB , GPIB, LAN (1 слот для установки)
    Потребляемая мощность 1000 Вт 1450 Вт 1900 Вт 2350 Вт 2800 Вт
    Габаритные размеры (мм) 577 x 647 x 766 736 x 647 x 766 889 x 647 x 766 1048 x 647 x 766 1201 x 647 x 766
    Габаритные размеры (мм) без колёс 469 x 647 x 766 628 x 647 x 766 781 x 647 x 766 940 x 647 x 766 1093 x 647 x 766
    Масса 130 кг 170 кг 220 кг 280 кг 340 кг

  • Комплект поставки АКИП-1337

    № Наименование Количество
    1 Нагрузка электронная АКИП-1337 1
    2 Коммутационный шкаф 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
