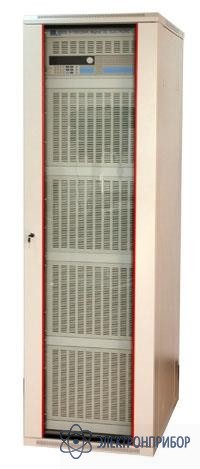

AEL-8825 — электронная нагрузка

Код товара: 34137

  • Назначение электронной нагрузки AEL-8825:

    Программируемая электронная нагрузка AEL-8825 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 240 А, поглощаемая мощность до 20 кВт.

    Особенности электронной нагрузки AEL-8825:

    • ВФД-дисплей
    • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
    • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
    • Функция "мягкого" запуска
    • Тестирование батарей
    • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
    • Поддержка внешнего запуска
    • Компенсация падения напряжения
    • Автоматическое тестирование
    • Работа по спискам
    • Управление по USB/RS-232

  • Технические характеристики электронной нагрузки AEL-8825:

    Параметр Значение
    Входные параметры
    Мощность 20 кВт
    Ток 0...240 A
    Напряжение 0...500 В
    CC режим
    Диапазон 0...24 A 0...240 A
    Разрешение 1 мA 10 мA
    Точность 0.1%уст.знач.+0.05%диап. 0.15%уст.знач.+0.1%диап.
    CV режим
    Диапазон 0.1...19.999 В 0.1...500 В
    Разрешение 1 мВ 10 мВ
    Точность 0.03%уст.знач.+0.02%диап. 0.03%уст.знач.+0.02%диап.
    CR режим
    Диапазон 0.03...10 кОм 0.03...5 кОм
    Разрешение 16 бит 16 бит
    Точность 0.1%уст.знач.+0.1%диап. 0.2%уст.знач.+0.15%диап.
    CW режим
    Диапазон 0...12000 Вт 0...20000 Вт
    Разрешение 10 мВт 100 мВт
    Точность 0.1%уст.знач.+0.1%диап. 0.2%уст.знач.+0.15%диап.
    Измерение напряжения
    Напряжение 0...19.999 В 0...500 В
    Разрешение 1 мВ 10 мВ
    Точность 0.015%уст.знач.+0.03%диап. 0.015%уст.знач.+0.05%диап.
    Измерение тока
    Ток 0...24 A 0..240 A
    Разрешение 0,1 мА 1 мA
    Точность 0.1%уст.знач.+0.05%диап. 0.15%уст.знач.+0.1%диап.
    Измерение мощности
    Мощность 100 Вт 20000 Вт
    Разрешение 1 мВт 10 мВт
    Точность 0.1%уст.знач.+0.1%диап. 0.2%уст.знач.+0.15%диап.
    Тестирование батарей
    Напряжение батареи 0.5...120 В
    Максимальная измеряемая емкость 999 А•ч
    Разрешение 0.1 мА
    Динамическое тестирование
    Работа по спискам 0...25 кГц
    Переключение 5 A/мкс
    Точность ±(15% смещение+10% диап.)
    T1&T2 60 мкс-999 с
    "Мягкий" запуск
    Время 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
    Точность ±(15% смещение+10% диапазона)
    Короткое замыкание
    Ток (CC) = 26.4 A = 264 A
    Напряжение (CV) 0 В
    Сопротивление (CR) = 8 мОм
    Размеры и масса
    Размеры Ш*В*Д 700x2000x700 мм
    Масса 370 кг

  • Комплект поставки AEL-8825

    № Наименование Количество
    1. Электронная нагрузка AEL-8825 1
    2. Кабель питания 1
    3. Руководство по эксплуатации 1
