Определение мест повреждений воздушных линий

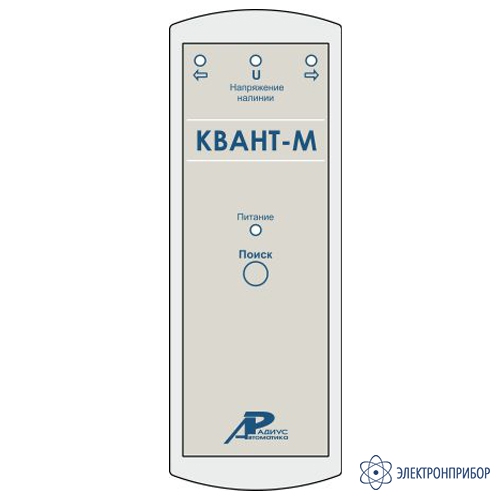

Квант-М — переносное устройство поиска места повреждения с указанием направления в сторону повреждения

Код товара: 56743

  • Назначение переносного устройства поиска места повреждения с указанием направления в сторону повреждения Квант-М:

    Устройство Квант-М предназначено для определения места однофазного замыкания на землю в сетях 0,4-35 кВ с изолированной и компенсированной нейтралью, но может использоваться также для поиска обрывов, повреждения изоляции опор и дистанционного контроля тока нагрузки и напряжения в сетях 0,4 кВ-35 кВ.

    Кроме того, прибор позволяет обнаружить хищение электроэнергии в быту бесконтактным способом. Квант-М имеет несколько пределов измерения, а также режим контроля целостности предохранителей.

    Прибор питается от встроенных аккумуляторов или 4 батареек типа АА и предназначен для работы в полевых условиях.

    Прибор оснащен специальной анти-бликовой системой индикации, обеспечивающей беспрепятственную работу с прибором при ярком солнечным свете.

    Функции переносного устройства поиска места повреждения с указанием направления в сторону повреждения Квант-М:

    Прибор Квант-М обеспечивает:

    • контроль тока нагрузки на воздушных линиях электропередач (ВЛ) 0,4-35 кВ;
    • контроль наличия напряжения на ВЛ 0,4-35 кВ;
    • определение места однофазного замыкания на землю в сетях 0,4-35 кВ;
    • определение места обрыва провода в сетях 0,4-35 кВ;
    • определение опоры, находящейся под напряжением 0,4-35 кВ;
    • световую проверку исправности обесточенных предохранителей или целостности электрической цепи.

    Контроль наличия напряжения 0,4-35 кВ осуществляется с помощью встроенной электрической антенны.

    Контроль тока нагрузки ВЛ осуществляется с помощью магнитного датчика.

  • Технические характеристики переносного устройства поиска места повреждения с указанием направления в сторону повреждения Квант-М:

    Параметр Значение
    Частота контролируемых высших гармонических составляющих 550 Гц
    Чувствительность к магнитному полю на частоте 550 Гц, не хуже 1,5х10-4 А/м
    Чувствительность к магнитному полю на частоте 50 Гц, не хуже 1,5х10-2 А/м
    Источник питания аккумуляторы (4 шт.)
    батарейки АА (4 шт.)
    Рабочий диапазон температур от -20 до +40 °С

  • Комплект поставки Квант-М

    № Наименование Количество
    1 Переносное устройство поиска места повреждения с указанием направления в сторону повреждения Квант-М 1
