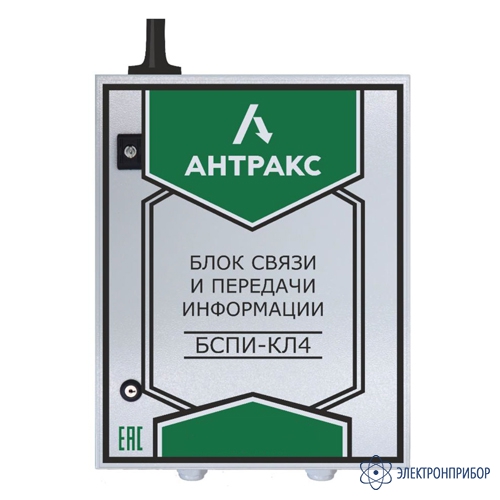

БСПИ-КЛ4 — блок сбора и передачи информации

Код товара: 70265

    • Гарантия

      12 месяцев

    Назначение блока сбора и передачи информации БСПИ-КЛ4:

    БСПИ-КЛ4 предназначен для сбора информации от устройств мониторов электрической сети А-Сигнал+, встроенных в БСПИ-КЛ4 (до 4 шт.), и передачи собранной информации на верхний уровень Системы на диспетчерский пункт заказчика.

    БСПИ-КЛ4 монтируется внутри помещения энергообъекта и обеспечивает непрерывный режим работы в нормальных и аварийных режимах работы участков сети. БСПИ-КЛ4 с встроенными А-Сигнал+, могут применяться в помещениях: трансформаторной подстанции (ТП), распределительного пункта (РП), распределительного трансформаторного пункта (РТП), подстанции (ПС) или аналогичных энергообъектов.

    Блок БСПИ-КЛ4 крепится на стену. В один блок БСПИ-КЛ4 можно встроить до четырех мониторов электрической сети А-Сигнал+.

    Блок БСПИ-КЛ4 оборудован GSM каналом передачи данных, позволяющим передавать данные напрямую в любую SCADA-систему, протокол передачи берется из встроенного прибора А-Сигнал+. БСПИ-КЛ4 оснащён внешней GSM-антенной с высокой чувствительностью, что гарантирует надёжную связь с диспетчерским пунктом при наличии стабильного покрытия оператором сотовой связи.

    Для обеспечения информационной безопасности БСПИ-КЛ4 поддерживает широкий спектр сетевых протоколов, таких как Ipsec, OpenVPN и другие.

    Электропитание БСПИ-КЛ4 осуществляется от однофазного источника 220 В переменного тока на базе трансформатора собственных нужд или аналогичного. Для обеспечения бесперебойной работы в блок БСПИ-КЛ4 устанавливается аккумулятор, способный поддерживать функционирование устройства до 24 часов.

    При фиксации повреждения линии (события) А-Сигнал+ регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к шинам, от шин), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события, и передает собранные данные через блок БСПИ-КЛ4 на диспетчерский пункт SCADA-системы.

  • Технические характеристики блока сбора и передачи информации БСПИ-КЛ4:

    Параметр Значение
    Место установки На стену
    Технология организации связи GSM/ GPRS/3G/4G
    Количество встраиваемых приборов А-Сигнал+ до 4 шт.
    Протоколы связи Протокол передачи берется из прибора А-Сигнал+
    Индикация Нет
    Самодиагностика Да
    Интеграция в SCADA Прямая
    Основное – от однофазного источника переменного тока 220 В
    Резервное – от внутреннего аккумулятора 12 В / 7 Ач
    Время непрерывной работы от аккумулятора, не менее 24 ч
    Рабочая температура от -40°С до +70°С
    Степень защиты по ГОСТ 14254 IP 65 по ГОСТ 14254-2015

  • Комплект поставки БСПИ-КЛ4

    № Наименование Количество
    1 Блок сбора и передачи информации БСПИ-КЛ4 1
