А-Сигнал К3 — монитор электрической сети

Код товара: 70241
  • Монитор электрической сети А-Сигнал К3 Монитор электрической сети А-Сигнал К3

    • Гарантия

      1 год

    Назначение монитора электрической сети А-Сигнал К3:

    Монитор электрической сети А-Сигнал К3 предназначен для определения поврежденного участка на воздушных и кабельных линиях распределения электросетей напряжением 6-35 кВ для фиксации и индикации протекания токов короткого замыкания и замыкания на землю. Монитор может работать на линиях с изолированной и резистивной нейтралью.

    Прибор монтируется в ячейку КРУ на панель щита управления, передача данных об аварии осуществляется через релейный выход (Modbus опционально).

    Преимущества монитора электрической сети А-Сигнал К3:

    • Оптимален для определения МФЗ и ОЗЗ с токами более 10 А;
    • Визуально разделяет типы аварий и аварийную фазу;
    • Сохраняет во внутренней памяти 10 аварий;
    • Передаёт данные по RS-485 (протокол MODBUS) в ПАК КОМОРСАН и SCADA-систему.

    Описание монитора электрической сети А-Сигнал К3:

    А-Сигнал К3 проводит анализ данных, полученных от измерительных датчиков, определяет тип аварии, активирует мигание одного или нескольких светодиодов, соответствующих аварии.

    Одновременно с миганием светодиодов передаются данные об аварии с помощью настраиваемого релейного выхода или интерфейса RS-485.

    Прибор может фиксировать следующие типы аварий: по току междуфазного КЗ и по току ОЗЗ с токами более 10 А.

    В случае пропадания основного питания в момент фиксации аварии, происходит переключение на резервный источник питания для светодиодов.

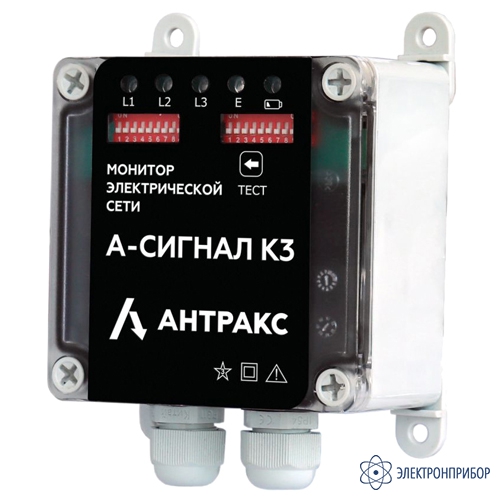

    На лицевой части корпуса регистрирующего прибора расположены 4 светодиода, отображающие тип аварийной ситуации. Первые три светодиода отображают наличие КЗ в соответствующей фазе электрической сети. Четвертый светодиод отображает наличие замыкания на землю. В нормальном режиме работы светодиодная индикация не включена. У прибора имеются два настраиваемых сигнальных реле.

    А-Сигнал К3 – простая модификация монитора электрической сети линейки А-Сигнал без определения направления на аварию.

    Дополнительные возможности монитора электрической сети А-Сигнал К3:

    • питание индикатора от источника постоянного или переменного тока напряжением 220/110 В и 220 В соответственно;
    • резервный источник для питания светодиодов в момент индикации аварии;
    • контроль заряда резервной батареи;
    • изменение уставок с помощью DIP переключателей или клиентского программного обеспечения.

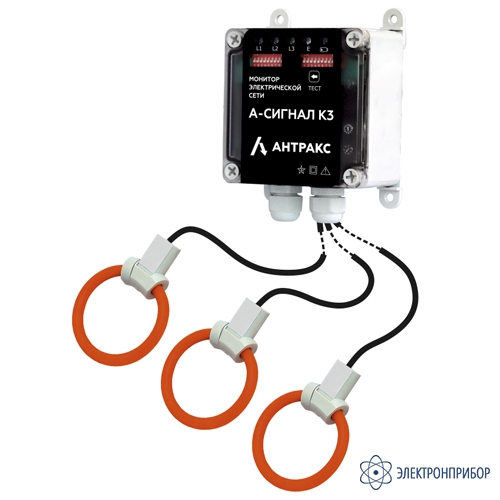

    Датчики монитора А-Сигнал К3 (датчики Роговского) крепятся непосредственно на фазные провода кабеля и передают данные в блок монитора, а сам монитор электрической сети устанавливается на щите релейного отсека ячейки КРУ.

  • Технические характеристики монитора электрической сети А-Сигнал К3:

    Параметр Значение
    Типы регистрируемых событий 2х-3х фазные КЗ;
    Однофазные замыкания на землю;
    Разделение типа аварий;
    Определение аварийной фазы при КЗ
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 5 А
    Общее описание приборов
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ
    Количество сохраняемых во внутренней памяти последних аварий Светодиоды высокой интенсивности свечения
    Визуальная индикации аварии 10
    Источник питания Питание от источника оперативного тока с любым из напряжений =220 В, =110 В, или от сети ~220 В;
    Резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания (время моргания светодиодов >900 часов)
    Сброс индикации аварии Внешней командой замыканием сухих контактов;
    По таймеру;
    Кнопкой на приборе
    Связь RS-485 протокол MODBUS (Опционально)
    Контроль срабатывания Визуальный;
    По протоколам MODBUS (при наличии питания);
    Релейный выход
    Наработка на отказ Не менее 110 000 ч.
    Дополнительные возможности Изменение уставок с помощью ДИП переключателя
    RS-485 (Опционально)
    Параметры
     Диапазон порога срабатывания по току (КЗ) 200÷2000 А
    Диапазон порога срабатывания по току ОЗЗ 10÷160 А
    Время наблюдения аварийного процесса при ОЗЗ 60 ÷ 300 мс
    Время реакции на бросок тока 0,02 с
    Время наблюдения аварийного процесса при КЗ 40 ÷ 300 мс
    Подготовка к повторному срабатыванию Не более 30 с
    Исполнение
    Место установки В ячейку КРУ, на панель щита управления
    Датчики Катушка Роговского
    Температурный диапазон Стандартный от -40°С до +50°С
    Степень защиты индикатора  IP65
    Воздействие климатических факторов внешней среды Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C
    Воздействие механических факторов Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008

  • Комплект поставки А-Сигнал К3

    № Наименование Количество
    1 Монитор электрической сети А-Сигнал К3 1
