БСПИ-3Л-МР-ВА — блок сбора и передачи информации

Код товара: 71935
  • Блок сбора и передачи информации БСПИ-3Л-МР-ВА Блок сбора и передачи информации БСПИ-3Л-МР-ВА Блок сбора и передачи информации БСПИ-3Л-МР-ВА

    • Гарантия

      12 месяцев

    Назначение блока сбора и передачи информации БСПИ-3Л-МР-ВА:

    Блок БСПИ-3Л-МР-ВА предназначен для использования в местах со слабой и нестабильной связью. Он укомплектован вынесенной GSM-антенной повышенной эффективности, подключаемой коаксиальным кабелем с малыми потерями.

    БСПИ-3Л-МР-ВА принимает и отправляет сотовый сигнал на базовые станции любых операторов связи с максимальным коэффициентом усиления в 10–15 дБи. Благодаря использованию собственного протокола передачи данных и схемы обмена информацией, оптимизированных для крайне низкого энергопотребления, БСПИ-3Л-МР-ВА может питаться только от встроенных батарей и не требует никакого внешнего питания.

    Основные преимущества блока сбора и передачи информации БСПИ-3Л-МР-ВА:

    • повышенная устойчивость к помеховой обстановке в радиоэфире;
    • внешняя направленная антенна повышенной эффективности;
    • работа на воздушных линиях с любым типом заземления нейтрали;
    • повышенная пропускная способность канала данных;
    • возможность использования мобильного телефона в качестве пульта управления.

    Описание блока сбора и передачи информации БСПИ-3Л-МР-ВА:

    БСПИ-3Л-МР-ВА оборудован GSM каналом передачи данных и радиоканалом ближней связи, что позволяет получать от индикаторов информацию, и затем передавать на диспетчерский пункт. Диспетчер может получить данные, подключаясь к серверу сбора и обработки данных используя программное обеспечение, поставляемое компанией АНТРАКС — «КОМОРСАН Web-клиент», или через собственную SCADA-систему получая данные с сервера КОМОРСАН по протоколу передачи данных по ГОСТ Р МЭК 60870-5-104.

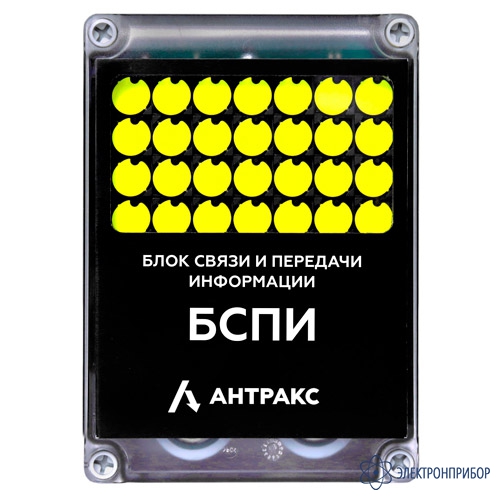

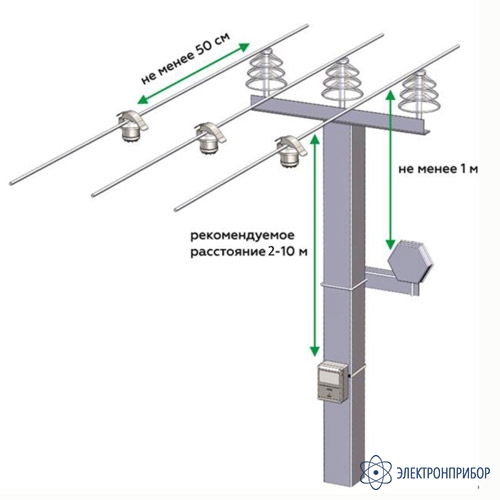

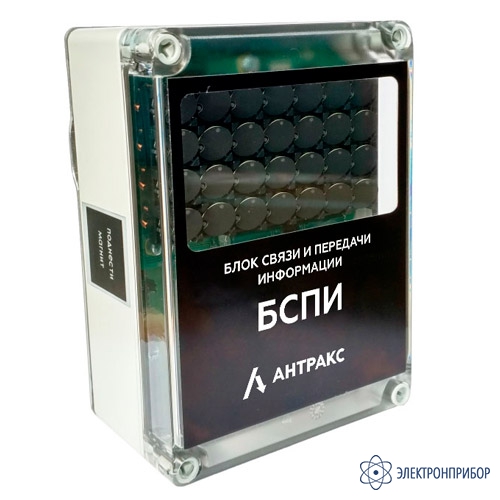

    БСПИ-3Л-МР-ВА также оснащён дополнительными средствами индикации аварийной ситуации — контрастными светоотражающими блинкерами. Обладая малым весом и размером, он легко крепится к опоре линии электропередачи.

    Блок связи и передачи информации БСПИ-3Л-МР-ВА работает с устройствами:

    • индикаторы короткого замыкания линейки ИКЗ-ВххЛ;
    • датчик обледенения ДО-3.

    Дополнительная антенна GSM-связи SOTA:

    SOTA-6 — эффективная панельная антенна сотовой связи, предназначенная для монтажа вне помещений. Удачно совмещает высокий коэффициент усиления с поддержкой широкого частотного диапазона. SOTA-6 успешно работает как с низкими (790–960 МГц), так и с высокими частотами (1700–2700 МГц) и может использоваться в мультидиапазонных системах усиления сигнала.

    SOTA-6 умеет принимать и отправлять сотовый сигнал на базовые станции любых операторов связи с максимальным коэффициентом усиления в 10–15 дБи. Устройство поддерживает большое количество беспроводных стандартов.

    Для подключения кабеля, соединяющего SOTA-6 с репитером, 3G/4G-модемом или мобильным роутером, используется классический ВЧ-разъем N-female. Корпус антенны выполнен из пластика белого цвета. Герметичный кожух защищает устройство от УФ-излучения, осадков и перепадов температур. Комплектный узел крепления на кронштейн/мачту позволяет настраивать угол, наклон поляризации и азимут панельной антенны.

    SOTA-6 рекомендуется в качестве универсальной уличной антенны в любых системах усиления голосовой связи и мобильного интернета. Многолетний опыт доказал высокую эффективность прибора.

  • Технические характеристики блока сбора и передачи информации БСПИ-3Л-МР-ВА:

    Параметры Значение
    Место установки На опору ВЛ
    Технология организации связи GSM/ GPRS/ 3G
    Количество подключаемых комплектов до 6
    Протоколы связи Проприетарный
    Антенна GSM Внешняя направленная антенна повышенной эффективности, устанавливаемая на максимальной высоте, подключается коаксиальным кабелем с малыми потерями с применением специального крепления
    Конфигурация Web-клиент, ПО ППИ-3
    Индикация Флаг, тип индикации зависит от типа зафиксированной аварии
    Самодиагностика Да
    Интеграция в КОМОРСАН Полная
    Интеграция в SCADA Через сервер КОМОРСАН
    Расстояния для коммуникации Bluetooth между индикаторами и БСПИ (дальность до 50 м);
    Bluetooth между индикатором и пультом (дальность до 100 м)
    Радиочастота 2,4 ГГц стандартный сертифицированный протокол BLE
    Питание Батарея
    Батарея 7 лет*
    Температурный диапазон -40 до +70 °C
    Класс защиты IP 65 по ГОСТ 14254-96

    * при условии выхода БСПИ на связь 2 раза в день.

  • Комплект поставки БСПИ-3Л-МР-ВА

    № Наименование Количество
    1 Блок сбора и передачи информации БСПИ-3Л-МР-ВА 1
