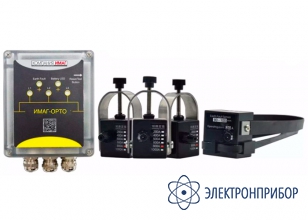

ИМАГ-OPTO — индикатор короткого замыкания для КЛ для настенного монтажа

Код товара: 74321
  • 4-6 дней
    Индикатор короткого замыкания для кл для настенного монтажа ИМАГ-OPTO Индикатор короткого замыкания для кл для настенного монтажа ИМАГ-OPTO Индикатор короткого замыкания для кл для настенного монтажа ИМАГ-OPTO Индикатор короткого замыкания для кл для настенного монтажа ИМАГ-OPTO

    • Гарантия

      12 месяцев

    • Артикул

      ИМАГ-OPTO

    Назначение индикатора короткого замыкания для КЛ для настенного монтажа ИМАГ-OPTO:

    Индикатор замыкания на землю и короткого замыкания ИМАГ-OPTO используется на распределительных электрических сетях напряжением 6...35 кВ (на кабельных линиях) для контроля и определения места неисправности. При возникновении короткого замыкания или замыкания на землю на блоке отображения будет мигать красный светодиод. Также информация о неисправности будет передаваться в систему SCADA с помощью внешнего IP-модема или RTU/FRTU (периферийное оконечное устройство/блок дистанционного управления отходящей линией).

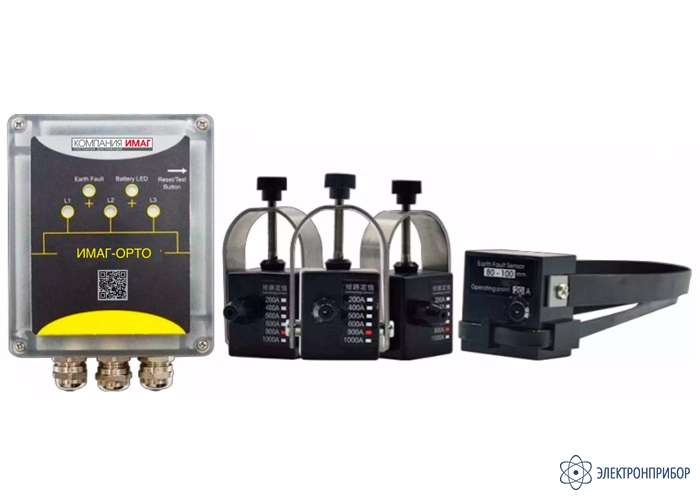

    Индикатор короткого замыкания включает:

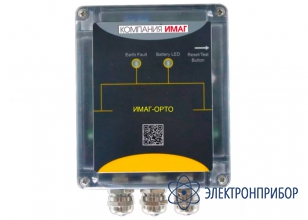

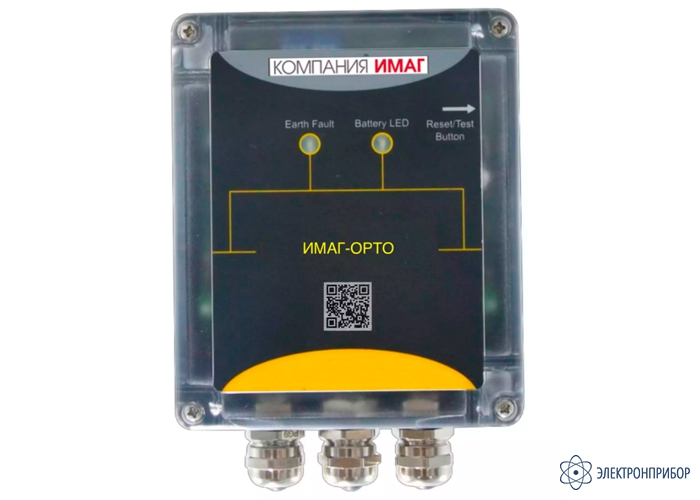

    • одно устройство отображения: настенный блок со светодиодной индикацией;
    • три датчика: обнаружение короткого замыкания, подключение с помощью медного кабеля;
    • один датчик: обнаружение замыкания на землю, подключение с помощью медного кабеля;
    • четыре медных кабеля, соединяющие датчики и устройство отображения (по умолчанию 10 метров, по запросу до 16 метров).

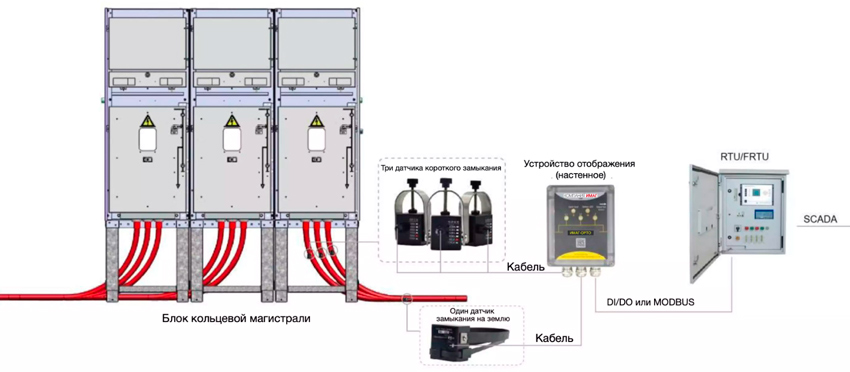

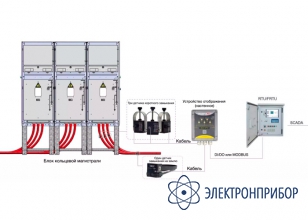

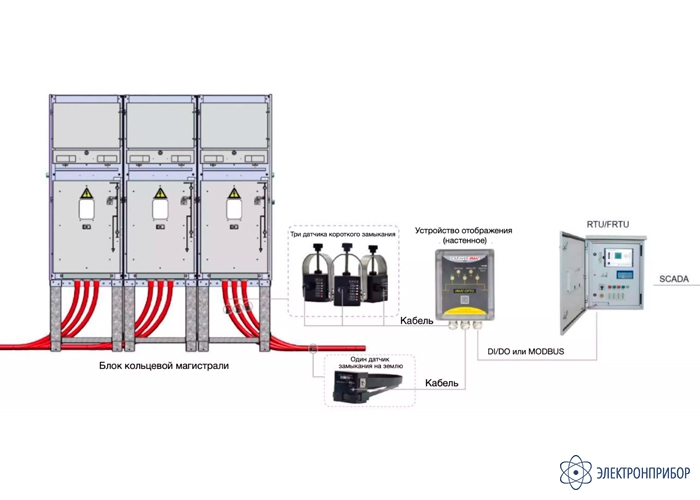

    Рис.1. Типовое применение

  • Технические характеристики индикатора короткого замыкания для КЛ для настенного монтажа ИМАГ-OPTO:

    Функции индикатора
    Функция Описание
    Замыкание на землю Индикация замыкания на землю с помощью яркого мигающего красного светодиода
    Короткое замыкание Индикация непостоянного и постоянного короткого замыкания с помощью яркого мигающего красного светодиода (L1, L2 и L3)
    Сигнализация низкого заряда батареи Индикация низкого заряда батареи с помощью яркого мигающего желтого светодиода
    Источник электропитания Питание подается от встроенной литиевой батарейки напряжением 3,6 В
    В качестве опции можно использовать внешний источник питания постоянного тока
    2 цифровых выхода (DO) Два релейных выхода подключения к системе SCADA, один для сигнализации о коротком замыкании и замыкании на землю (нормально разомкнутый), другой для сигнализации о низком заряде батареи (нормально разомкнутый или нормально замкнутый, выбирается внутренней перемычкой)
    1 цифровой вход (DI) Один цифровой вход для удаленного сброса из системы SCADA
    Связь Разъем RS485 для подключения к IP-модему или RTU/FRTU и передачи информации в систему SCADA
    Разъем подключения внешнего светодиода Предназначен для подключения внешнего светодиодного индикатора
    Общие данные
    Параметр Значение
    Ток срабатывания при коротком замыкании (между фазами) 150 A / 360 A / 450 A / 625 A, по умолчанию 150 A, регулируется с помощью DIP-переключателя
    Время задержки срабатывания при коротком замыкании 50 мс / 100 мс / 150 мс / 200 мс, по умолчанию 50 мс, регулируется с помощью DIP-переключателя
    Ток срабатывания при замыкании на землю (между фазой и землей) 40 A / 80 A / 120 A / 160 A, по умолчанию 40 A, регулируется с помощью DIP-переключателя
    Время задержки срабатывания при замыкании на землю Время 50 мс / 100 мс / 150 мс / 200 мс, по умолчанию 50 мс, регулируется с помощью DIP-переключателя
    Индикация неисправности Замыкание на землю: один красный светодиод
    Короткое замыкание: три красных светодиода
    Сигнал низкого заряда батареи: один желтый светодиод
    Сброс индикатора 1. Вручную с помощью кнопки (непостоянное/постоянное короткое замыкание и замыкание на землю)
    2. Сброс по таймеру: 2 минуты (для проверки), 12 часов, 24 часа, 48 часов, регулируется с помощью DIP-переключателя (непостоянное короткое замыкание и замыкание на землю)
    3. Сброс из системы SCADA через цифровой вход (9...38 В постоянного тока) (непостоянное и постоянное короткое замыкание и замыкание на землю)
    4. Сброс при восстановлении тока нагрузки (не менее 15 А) (постоянное короткое замыкание)
    5. Сброс при восстановлении 220...240 В переменного тока (постоянное короткое замыкание)
    6. Связь по протоколу MODBUS (непостоянное и постоянное короткое замыкание, замыкание
    Источник электропитания Литиевая батарея типа АА 3,6 В / 2,7 Ач
    Внешний источник электропитания 5...36 В постоянного тока
    Связь RS485: 8 бит данных/1 стоповый бит/без проверки четности/скорость передачи: 9600
    Протокол: MODBUS RTU
    Установка Устройство отображения: настенное

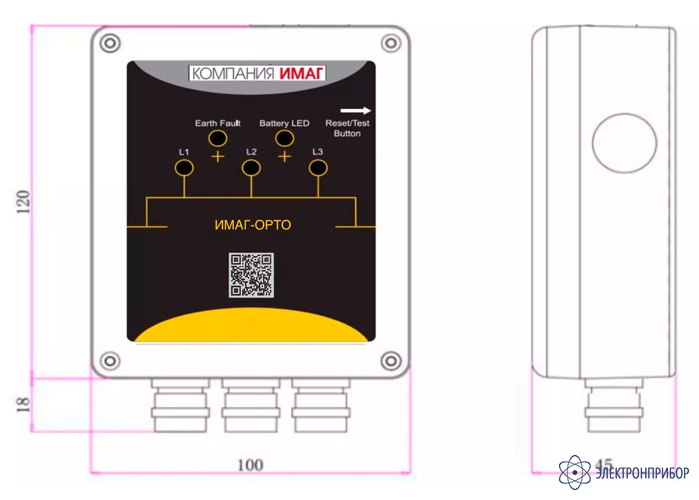

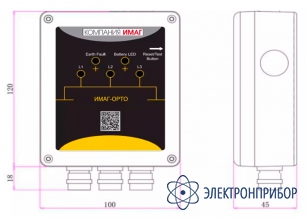

    Габариты Устройство отображения (Ш x В x Г)
    100 мм x 120 мм x 45 мм (без подведенных кабелей)
    Класс защиты Устройство отображения: IP54
    Датчики: IP68
    Внутреннее тестирование Согласно IEEE495-2007
    Диапазон рабочих температур -40°C...+70°C
    Датчик короткого замыкания 3 датчика короткого замыкания для 3-фазного кабеля
    Диаметр: не более 40 мм
    Датчик замыкания на землю 1 датчик замыкания на землю для трехжильного кабеля
    Диаметр: не более 110 мм

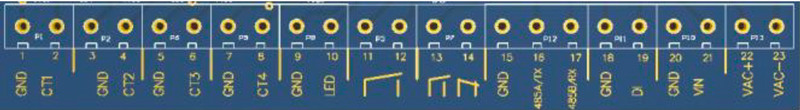

    Разъемы
    Тип Описание
    Разъем 1-6 Датчики короткого замыкания L1, L2 и L3
    Разъем 7-8 Датчик замыкания на землю
    Разъем 9-10 Внешний светодиодный индикатор
    Разъем 11-12 DO1, сигнализация замыкания на землю и короткого замыкания
    Разъем 13-14 DO2, сигнализация низкого заряда батареи
    Разъем 15-17 Коммуникационный разъем RS485, A для RS485+, B для RS485-
    Разъем 18-19 DI, сигнал удаленного сброса 9 В...38 В постоянного тока, DI плюс, GND минус
    Разъем 20-21 Внешний источник электропитания 5 В...36 В постоянного тока, VIN плюс, GND минус
    Разъем 22-23 Вход внешнего сброса 220...240 В переменного тока, некритичен к полярности подключения

  • Комплект поставки ИМАГ-OPTO

    № Наименование Количество
    1 Блок отображения 1
    2 Датчик короткого замыкания (трансформатор тока) с медным кабелем 3
    3 Датчик замыкания на землю (трансформатор тока) с медным кабелем 1
    4 Свидетельство о сертификации 1
    5 Карта обслуживания 1

    Дополнительная комплектация ИМАГ-OPTO

    (Поставляется за отдельную плату)

    № Наименование
    1 Адаптер электропитания
