ИКЗ-В32Л, ИКЗВ32Л, ИКЗ В32Л

Определение мест повреждений воздушных линий

ИКЗ-В32Л — индикатор короткого замыкания

Код товара: 56037
  • Индикатор короткого замыкания ИКЗ-В32Л Индикатор короткого замыкания ИКЗ-В32Л Индикатор короткого замыкания ИКЗ-В32Л

    • Единый реестр РРП

      750\8\2023

    • Реестр промышленной продукции РФ

      750\8\2023

    Сертификаты

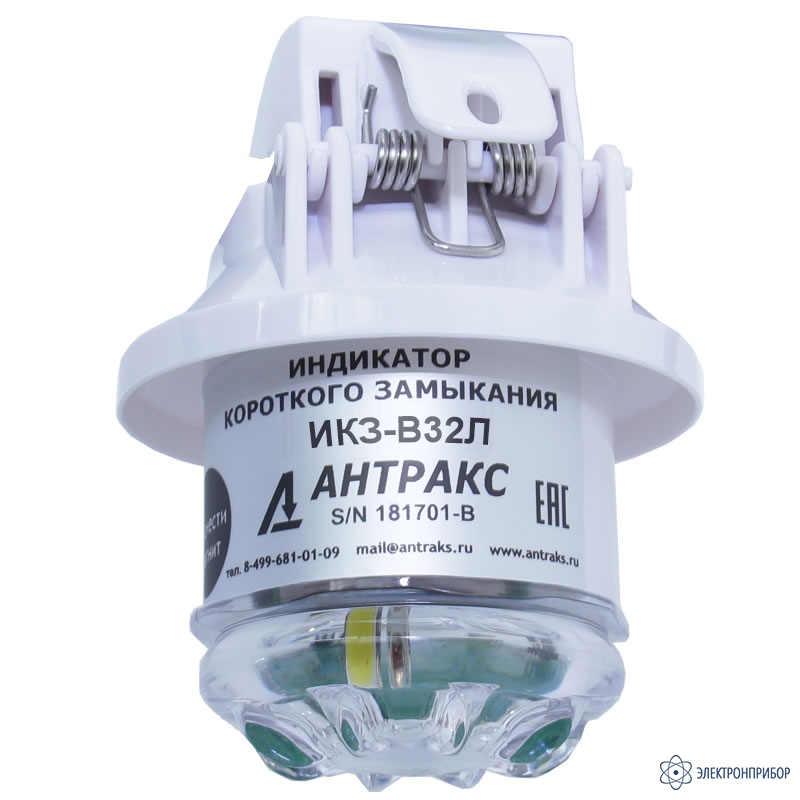

    Описание индикатора короткого замыкания ИКЗ-В32Л:

    Индикатор короткого замыкания типа ИКЗ-В32Л определяют аварийные процессы с протеканием тока короткого замыкания более 20А. Также индикатор фиксирует однофазные замыкания на землю (ОЗЗ) от 4 А. В случае необходимости по желанию заказчика есть возможность установить чувствительность регистрации ОЗЗ от 2 А. При обнаружении повреждения линии в нижней части корпуса прибора начинают вспыхивать сверхъяркие светодиоды. В зависимости от режима мигания можно различить устойчивое и неустойчивое КЗ. Также ИКЗ-В32Л  может быть оснащен флагом (по желанию заказчика).

    Возможности ИКЗ-В32Л:

    • Регистрация КЗ от 20 А;
    • Регистрация ОЗЗ от 4 А (опционально – 2 А);
    • Независимая работа индикаторов;
    • Радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;
    • Связь с помощью переносного пульта;

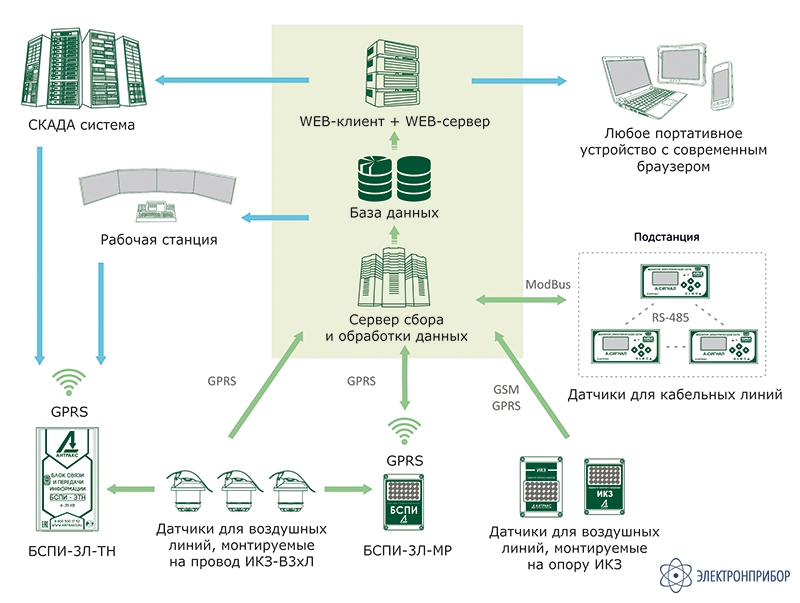

    • Возможность подключения БСПИ для дистанционного оповещения диспетчера.

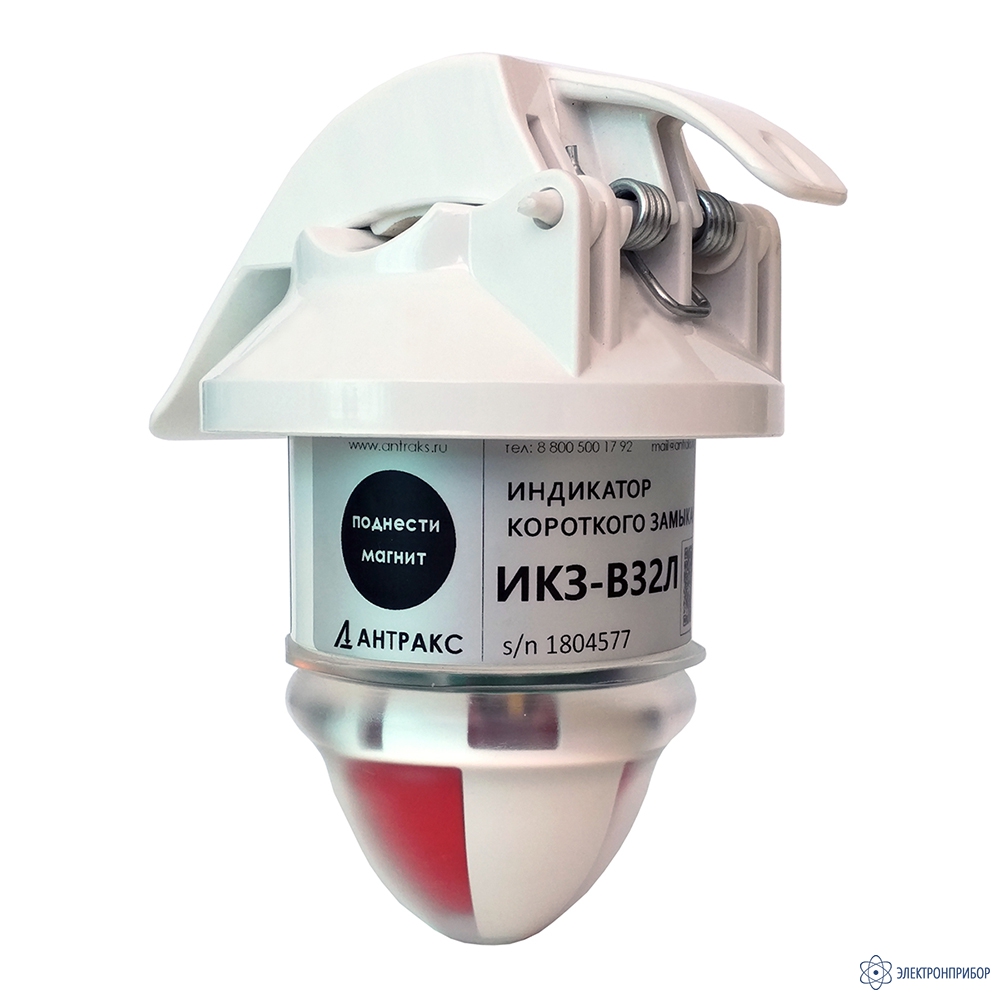

    Особенность  ИКЗ-В32Л-В с механическим «флагом» (блинкером): в случае фиксации аварии индикация осуществляется включением режима мигания свeрхъярких светодиодов в нижней части корпуса и переключение механического «флага» (блинкера).

    ИКЗ-В32Л оснащен радиоканалом ближней связи стандарта Bluetooth Low Energy (BLE) 2,4 ГГц. Посмотреть текущие значения и сбросить/ включить индикацию (мигание Прибора светодиодами) можно с помощью пульта дистанционного управления: смартфона или планшета, с установленным специальным ПО ППИ-3.

    Комплекты состоят из двух или трёх индикаторов ИКЗ-В32Л, соответственно обозначаются ИКЗ-В32Л-В3. Каждый прибор в комплектах работает независимо

  • Технические характеристики индикатора короткого замыкания ИКЗ-В32Л:

    Параметр Значение
    Характеристики
    Определение вибрации неполнофазного режима работы, обрыва провода -
    Типы регистрируемых событий - Короткое замыкание;
    - Однофазное замыкание на землю
    Чувствительность по току КЗ 20 А
    Автоматическая настройка порога по току КЗ +
    Чувствительность по току ОЗЗ 4 А
    Определение направления на ОЗЗ -
    Контроль напряжения +
    Минимальный ток нагрузки 2 А, допускается эксплуатация на линиях без нагрузки
    Общее описание
    Класс напряжения воздушных линий 6-35 кВ
    Частота сети 50 Гц
    Локальная связь (пульт) Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
    Дальняя связь Опционально GSM
    Визуальная индикация - Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода);
    - Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление ОЗЗ);
    - Индикация направления поиска при ОЗЗ (к генератору или к нагрузке);
    - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
    Виды контроля срабатывания - Визуальный;
    - Радиоканал ближней связи;
    - GSM/ GPRS-модем (опционально)
    Сброс индикации - По восстановлению питания;
    - По таймеру;
    - Магнитом;
    - С переносного пульта;
    - Дистанционно
    Контроль исправности индикатора - Магнит;
    - Переносной пульт;
    - Дистанционно
    Изменение настроек - По радиоканалу ближней связи с помощью переносного пульта;
    - С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ- 3Л-МР)
    Интеграция со SCADA системами - При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104
    - При подключении индикаторов к БСПИ-3Л-ТН напрямую в SCADA-систему по протоколу МЭК-104
    Источник питания Литиевая батарея (19 Ah)
    Срок службы батареи (в режиме ожидания) 7 лет
    Общее время индикации > 1000 ч
    Наработка на отказ индикатора Не менее 60 000 ч
    Параметры
    Абсолютный порог срабатывания по току 20÷1000 А
    Дифференциальный порог срабатывания по току в А 20÷500 А
    Дифференциальный порог срабатывания по току в % 50÷500%
    Устойчивость к перегрузке по току 25 кА/ 500 мс
    Время анализа аварийного процесса 1 ÷ 200 с
    Бланкирование пусковых токов 0-200 мс
    Настройка таймера сброса Произвольный от 1 ч до 8 дней
    Минимальная длительность аварийного процесса 0,02 с
    Исполнение
    Место установки На провод ВЛ
    Диаметр провода - 5-28 мм,;
    - 17-33 мм,;
    - 24-40 мм
    Установка на линию под напряжением +
    Температурный диапазон - Стандартный от – 40°С до +70°С,;
    - Расширенный от – 60°С до +85°С (по спецзаказу)
    Степень защиты индикатора IP66, IP 68 по ГОСТ 14254-96
    Воздействие климатических факторов внешней среды - Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;
    - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75);
    - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
    Воздействие механических факторов Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)

  • Комплект поставки ИКЗ-В32Л

    № Наименование Количество
    1 Индикатор короткого замыкания ИКЗ-В32Л 1
