Определение мест повреждений воздушных линий

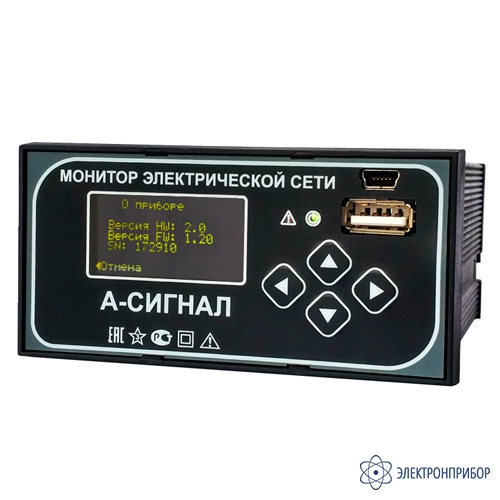

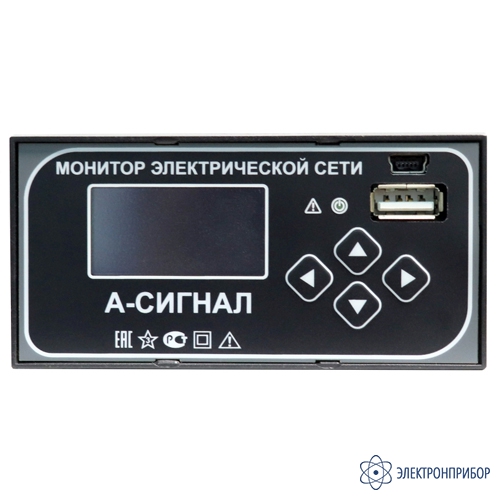

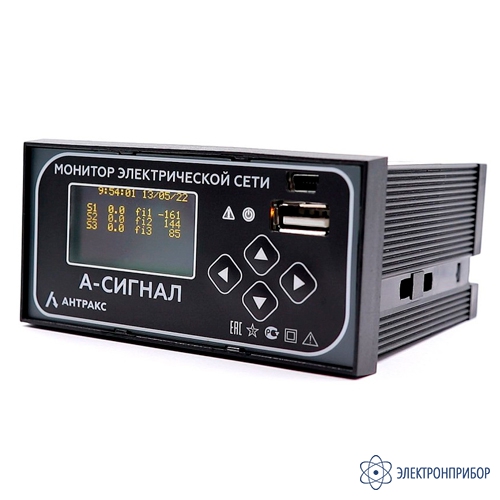

А-Сигнал РЗА ПРО — монитор электрической сети

Код товара: 70243
  • Монитор электрической сети А-Сигнал РЗА ПРО Монитор электрической сети А-Сигнал РЗА ПРО Монитор электрической сети А-Сигнал РЗА ПРО

    • Гарантия

      1 год

    Назначение монитора электрической сети А-Сигнал РЗА ПРО:

    А-Сигнал РЗА ПРО это универсальное устройство обнаружения и определения направления межфазных коротких замыканий (МФЗ), обрыва фазного провода (ОФП), однофазных замыканий на землю (ОЗЗ) на кабельных линиях распределительных электросетей напряжением 6-36 кВ на 1 секцию при не менее 3-х кабельных присоединений. Прибор также выполняет функции релейной защиты автоматики (РЗА) по отключению поврежденного участка линии.

    Монитор электрической сети А-Сигнал РЗА ПРО предназначен для:

    • Идентификации 2-х и 3-х фазных КЗ;
    • Определения направления на место 2-х и 3-х фазных КЗ;
    • Идентификации 2-х и 3-х фазного КЗ через землю;
    • Определения направления на место 2-х и 3-х фазных КЗ через землю;
    • Идентификации однофазных ЗЗ (замыканий на землю);
    • Определения направлений ОЗЗ;
    • Идентификации обрыва фазного провода (ОФП);
    • Выполнения функций РЗА при возникновении аварии на линии.

    А-Сигнал РЗА ПРО осуществляет мониторинг параметров сети:

    • Среднеквадратичное значение (СКЗ) переменного напряжения;
    • Ток;
    • Частота;
    • Мощность;
    • Коэффициент мощности по трём фазам.

    Описание монитора электрической сети А-Сигнал РЗА ПРО:

    Прибор регистрирует: дату и время события, тип события (ОЗЗ, МФЗ, ОФП, функции РЗА), направление на повреждение (к шинам, от шин), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события. Управление силовым выключателем производится 2 силовыми выходными реле (одно на включение, одно на выключение).

    При обнаружении повреждения на лицевой панели А-Сигнал РЗА ПРО включается индикация. Сигнал обнаружения передается по линии связи Прибора в АСУ ТП объекта.

    Рабочие характеристики РЗА по стандартам ANSI 50 и ANSI 51.

    Возможность настройки 3 ступеней МТЗ.

    Первая ступень – с независимой выдержкой времени.

    Вторая и третья – с возможностью выбора характеристик из:

    • независимая;
    • чрезвычайно инверсная;
    • сильно инверсная;
    • нормально инверсная;
    • длительно инверсная;
    • RXIDG-типа;
    • РТВ-I;
    • РТ-80 (РТВ-IV).

    Устройство работает без перенастройки в радиальных сетях, а также в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения.

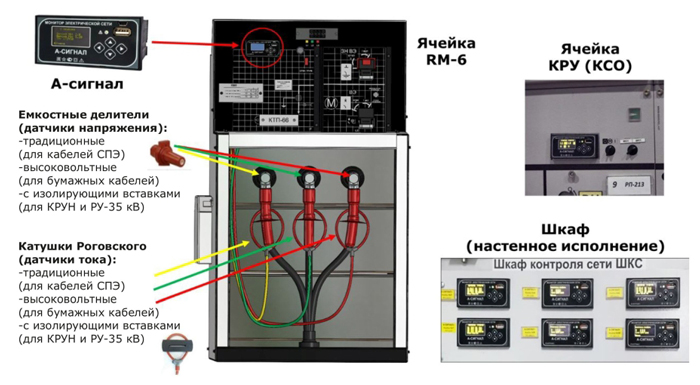

    Рис.1. Установка А-Сигнал ПРО в ячейку RM-6

  • Технические характеристики монитора электрической сети А-Сигнал РЗА ПРО:

    Параметр Значение
    Типы регистрируемых аварий
    Типы фиксируемых аварий 2-х и 3-х фазные КЗ;
    2-х и 3-х фазные КЗ через землю;
    Однофазные ЗЗ (замыканя на землю);
    Обрыв фазного провода (ОФП)
    Фиксация аварий при включении линии Да
    Селективность Определение направления повреждения ОЗЗ, КЗ
    Выполнения функций РЗА при возникновении аварии на линии Да
    Общее описание прибора
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ
    Визуальная индикация аварии ЖК индикатор;
    Светодиодная индикация
    Количество сохраняемых во внутренней памяти последних аварий 240
    Связь RS-485 протокол связи MODBUS;
    ГОСТ Р МЭК 60870-5-104;
    Ethernet
    Контроль срабатывания Визуальный;
    Релейный выход;
    RS-485
    Дополнительные возможности Изменение уставок с помощью клиентского ПО;
    Обновление ПО;
    Журнал регистрируемых аварий
    Регистрирует Среднеквадратичное значение (СКЗ) переменного напряжения;
    Напряжение;
    Ток;
    Мощность;
    Промышленную частоту;
    Коэффициент мощности по трём фазам
    Точность измерения Напряжение - 1%;
    Ток - 1%;
    Активная, реактивная и полная мощность - 3%;
    Коэффициент мощности - 5%;
    Промышленная частота - 1%
    Исполнение
    Место установки В ячейку КРУ, на панель щита управления
    Подключение Датчики тока (ДТ) на основе катушки Роговского;
    Стандартный ТН или ёмкостные делители
    Температурный диапазон Стандартный от -40°С до +70°С
    Степень защиты индикатора  IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения

  • Комплект поставки А-Сигнал РЗА ПРО

    № Наименование Количество
    1 Монитор электрической сети А-Сигнал РЗА ПРО 1
