ИКЗ-В312, ИКЗВ312, ИКЗ В312

Определение мест повреждений воздушных линий

ИКЗ-В312 — индикатор короткого замыкания

Код товара: 83150

    • Единый реестр РРП

      750\9\2023

    • Реестр промышленной продукции РФ

      750\9\2023

    Сертификаты

    Назначение индикатора короткого замыкания ИКЗ-В312:

    Индикатор короткого замыкания ИКЗ-В312 относится к приборам типа указатель поврежденного участка и предназначен для определения поврежденного участка на воздушных линиях (ВЛ) распределительных электросетей напряжением 6-35 кВ с односторонней запиткой.

    ИКЗ-В312 может устанавливаться на линиях вне зависимости от конфигурации подвеса и количества цепей, диаметром провода 7-40 мм.

    Индикатор устанавливается непосредственно на провод. Для монтажа/демонтажа индикатора предусмотрен специальный инструмент, устанавливающийся на монтажную штангу и позволяющий производить работы без отключения линии.

    Индикатор короткого замыкания ИКЗ-В312 определяют аварийные процессы с протеканием тока короткого замыкания более 25А. При обнаружении повреждения линии в нижней части корпуса прибора начинают вспыхивать сверхъяркие светодиоды. В зависимости от режима вспышек светодиодов можно различить устойчивое КЗ и ОЗЗ > 2 А.

    Приборы в комплектах работают полностью независимо. Состояние индикатора определяется только визуально (включение режима вспышек светодиодов). ИКЗ-В312 предназначен для фиксации факта протекания тока устойчивого двух- или трёхфазного короткого замыкания и ОЗЗ > 2 А.

    Прибор производит постоянный мониторинг заряда батареи. В случае если уровень заряда батарей становится меньше 20%, светодиод производит сдвоенную вспышку жёлтым цветом каждые 5 сек. В данном случае необходимо произвести замену батареи в ближайшие 6 месяцев.

    После замены батареи мониторинг заряда батареи перезапускается автоматически.

    Описание индикатора короткого замыкания ИКЗ-В312:

    Индикатор короткого замыкания ИКЗ-В312 состоит из зажима для фиксации провода, основного корпуса, прозрачной нижней крышки, блока электроники, батареи. Нижняя крышка откручивается. Это позволяет произвести замену батареи и при необходимости изменить настройки уставок с помощью DIP переключателя на 10 позиций.

    Прозрачная нижняя крышка обеспечивает видимость сверхъярких вспышек индикации прибора.

    Блок электроники включает датчик напряжения, датчик тока линии, средства обработки сигнала и панель настройки/

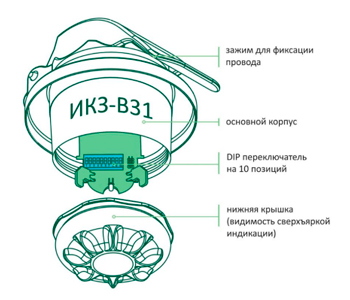

    Рис.1. Состав индикатора ИКЗ-В312

  • Технические характеристики индикатора короткого замыкания ИКЗ-В312:

    Параметр Значение
    Типы регистрируемых событий - устойчивое КЗ;
    - однофазное замыкание на землю (ОЗЗ)
    Чувствительность по току ОЗЗ от 2 А
    Чувствительность по току КЗ 25 А
    Автоматическая настройка порога по току КЗ +
    Контроль напряжения +
    Минимальный ток нагрузки 2 А
    Общее описание
    Класс напряжения воздушных линий 6-35 кВ
    Визуальная индикация - вспышки сверхъярких светодиодов с каждой стороны устройства (по желанию Заказчика основной цвет светодиодов для сигнализации об аварии может быть выбран красным или белым, по умолчанию «белый»*);
    - различная последовательность вспышек светодиодов в зависимости от типа повреждения
    * Для выбора основного цвета сигнализации об аварии следует руководствоваться условиями эксплуатации индикаторов:
    - красный цвет лучше виден в регионах с большим количеством ярких солнечных дней, например, пустыня, заснеженные степи и т.п.,
    - если ЛЭП проходит вдоль железнодорожных путей, то применение красных светодиодов нежелательно, т.к. они могут быть восприняты, как красный сигнал семафора
    Количество сохраняемых во внутренней энергонезависимой памяти аварий до 200
    Локальная связь (пульт) –
    Дальняя связь –
    Виды контроля срабатывания и дальность Визуальный:
    - до 100 м (в дневное время);
    - до 300 м (в ночное время)
    Сброс индикации - по восстановлению питания;
    - по таймеру;
    - магнитом
    Контроль исправности индикатора - магнит
    Изменение настроек - DIP переключатели на 10 позиций
    Источник питания литиевая батарея (8,5 Ah)
    Срок службы батареи (в режиме ожидания) 10 лет*
    * При включении функции записи осциллограмм срок службы батарей сокращается на 10%-50% в зависимости от количества записей. По умолчанию запись осциллограмм отключена. Задание уставок осуществляется через пульт ППИ-3 или КОМОРСАН
    Количество сохраняемых во внутренней энергонезависимой памяти осциллограмм до 50
    Общее время индикации > 1000 ч
    Наработка на отказ индикатора не менее 60 000 ч
    Параметры
    Абсолютный порог срабатывания по току 100 А, 250 А, 500 А, 1000 А
    Дифференциальный порог срабатывания по току в А 25 А, 100 А, 200 А, 500 А
    Дифференциальный порог срабатывания по току в % 50%, 100%, 200%
    Устойчивость к перегрузке по току 25 кА / 500 мс
    Время анализа аварийного процесса 200 с
    Бланкирование пусковых токов 100 мс, выкл
    Настройка таймера сброса 1, 2, 4, 8 часов
    Минимальная длительность аварийного процесса 0,02 с
    Исполнение
    Место установки На провод ВЛ
    Диаметр провода - 5-28 мм
    - 17-33 мм
    - 24-40 мм
    Установка на линию под напряжением +
    Температурный диапазон - стандартный от -40°С до +70°С
    -расширенный от -60°С до +85°С (по спецзаказу)
    Степень защиты индикатора IP 68 по ГОСТ 14254-96
    Габаритные размеры (ВхШхД) 140х114х158 мм
    Масса 0,55 кг
    Воздействие климатических факторов внешней среды - Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;
    - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9- 75);
    - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
    Воздействие механических факторов - Соответствует группе исполнения М1 по ГОСТ 17516.1;
    - Является стойким к воздействию галопирования (пляски)

  • Комплект поставки ИКЗ-В312

    № Наименование Количество
    1 Индикатор короткого замыкания ИКЗ-В312 1
